26 Guía de instalación rápida– MicroFlex e150

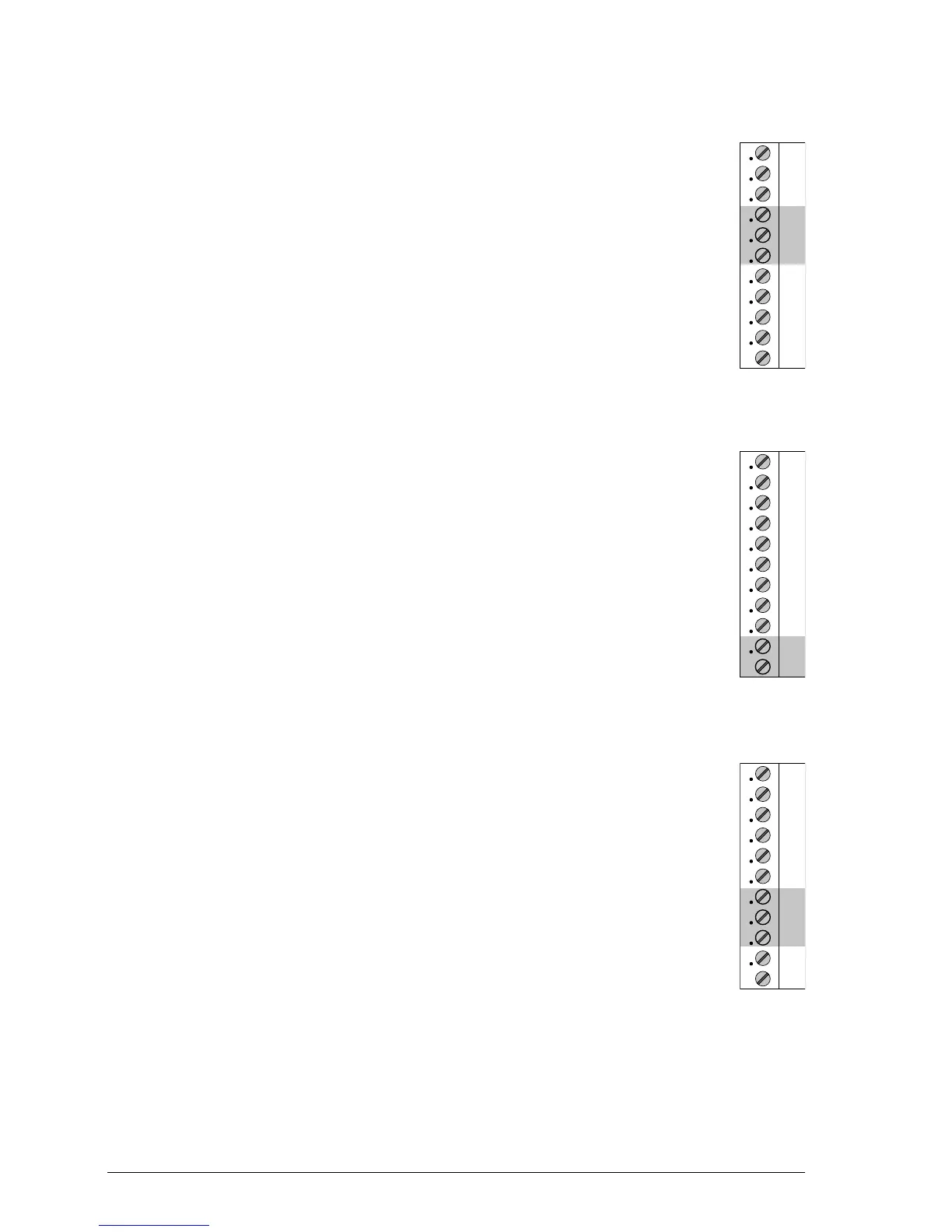

Alimentación en CA, fusibles y filtro
MicroFlex e150 puede aceptar voltajes de suministro de 105-250 VCA
50/60 Hz, monofásicos o trifásicos.
Para suministro de tres fases, conectar las fases a L1, L2 y L3.
Para suministros monofásicos, conectar la alimentación a cualquiera de
las dos líneas de entrada, por ejemplo L1 y L2.
La entrada de CA debe incorporar un seccionador (o fusible) y el filtro
especificado. Para una puesta a tierra ideal, montar el filtro sobre la
misma superficie metálica que el MicroFlex e150. La protección de
puesta a tierra debe conectarse a la carcasa del MicroFlex e150
empleando un tornillo M4 en la parte superior del disipador de calor
metálico.
Resistencia de freno (opcional)
Puede requerirse una resistencia de freno adecuada para disipar el
exceso de potencia del bus interno de CC durante la desaceleración del
motor.
La resistencia de freno debe poseer un valor de resistencia de al menos
39Ω, una inductancia inferior a 100μH, y un rango de potencia
adecuado para la aplicación. Los resistores adecuados se relacionan
en el manual MN1961WES. Conectar la resistencia de freno a R1 y R2.
Salidas del motor U V W
Conectar el motor a las salidas U, V y W.
Las salidas U, V y W deben conectarse a su correspondiente terminal
U, V o W del motor. Una conexión equivocada puede generar un
movimiento incontrolado del motor.
La tierra del motor debe conectarse a la carcasa del MicroFlex e150
empleando un tornillo M4 en la parte superior del disipador de calor
metálico.
La pantalla del cable del motor deberá conectarse utilizando una brida
conductora para tierra/masa, fijada a la misma superficie de metal que
el MicroFlex e150.
X1
