Guida d'installazione rapida – MicroFlex e150 49

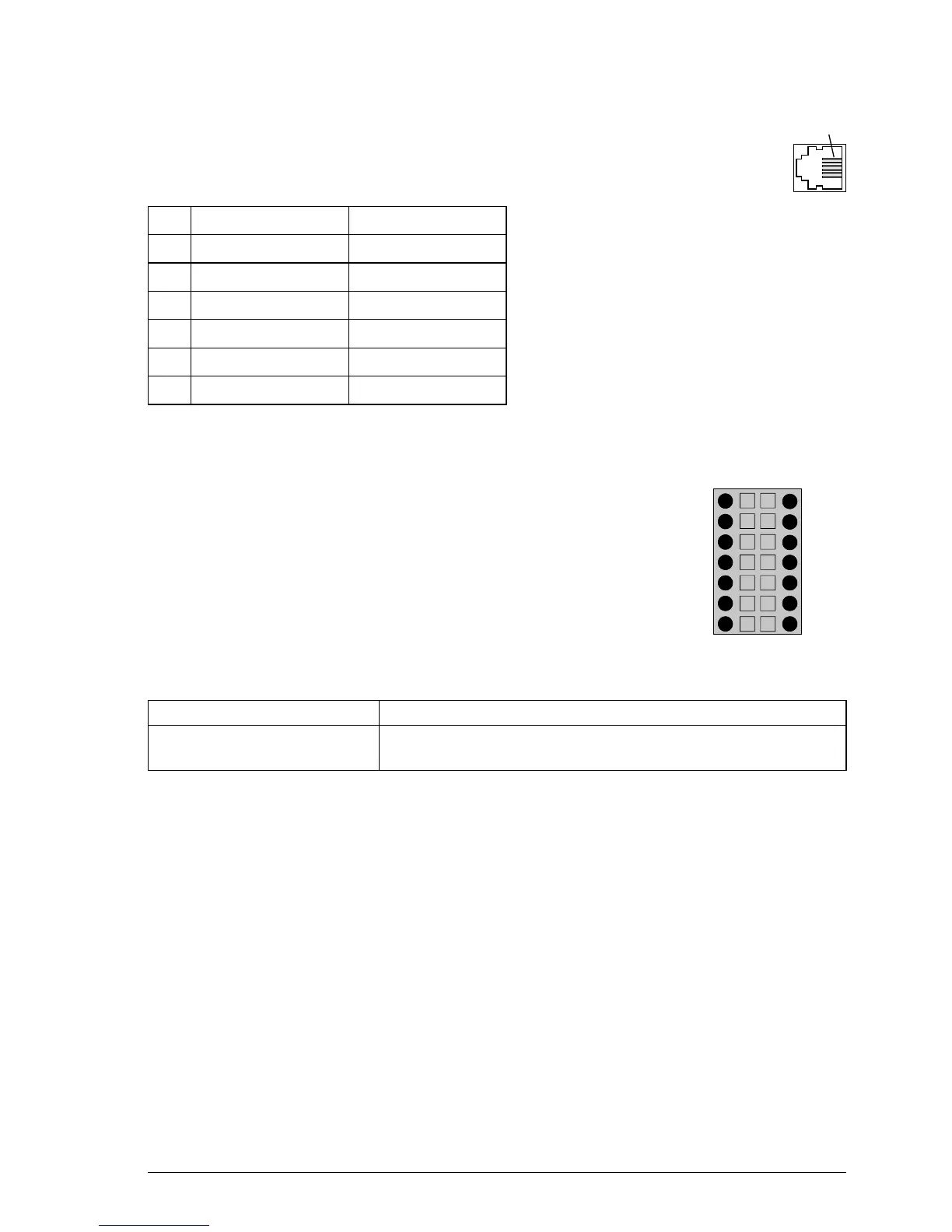

Comunicazione RS485
L'interfaccia RS485 è utilizzata per collegare dispositivi seriali come i
pannelli operatore e PLC.
Ingresso / Uscita
Ingressi e uscite digitali per scopi generici a 24 V CC
(12-30 V CC) aggiuntivi.
Coppie di serraggio
Avvio
Vedere il manuale MN1961WIT.
Pin 2-fili 4-fili
1 TXA(+) / RXA(+) TXA(+)
2 TXB(-) / RXB(-) TXB(-)
3GND GND
4 7 V out 7 V out
5 (NC) RXA(+)
6 (NC) RXB(-)
N·m (lbf·in)
Connessioni della
morsettiera (X1, X2, OPT1)
0,5 - 0,6 (4,4 - 5,3)
