46 Guida d'installazione rapida – MicroFlex e150
Alimentazione CA, fusibili e filtro
MicroFlex e150 accetta tensioni di alimentazione di 105-250 V CA a
50/60 Hz, monofase o trifase.

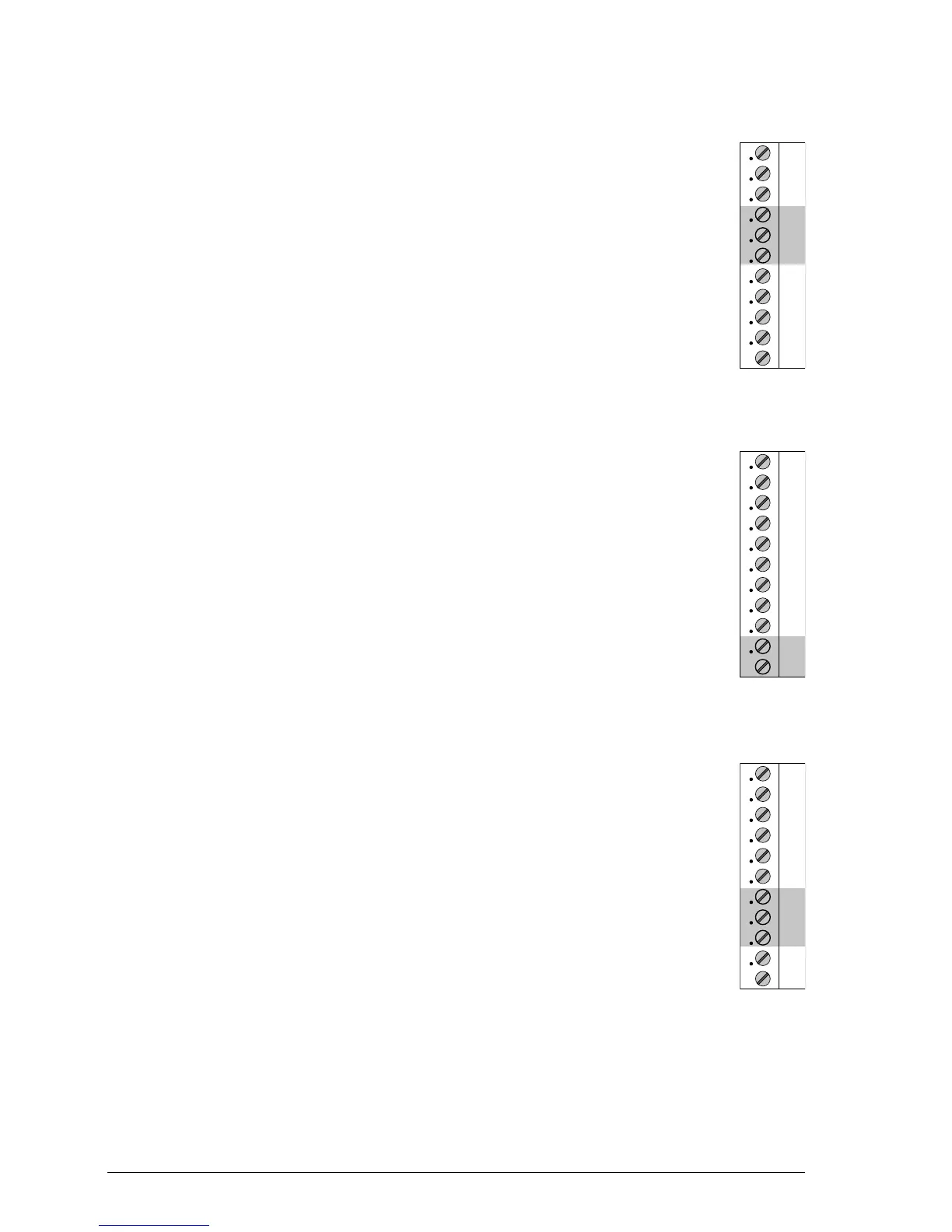

Per alimentazioni trifase, collegare le fasi a L1, L2 e L3.
Per alimentazioni monofase, collegare l'alimentazione a qualsiasi
ingresso a due linee, ad esempio L1 e L2.
L'alimentazione CA deve contenere un interruttore di circuito (o fusibile)
e il filtro specificato. Per una messa a terra ideale, collegare il filtro alla
stessa superficie di metallo di MicroFlex e150. La messa a terra
protettiva deve essere collegata all'alloggiamento di MicroFlex e150
utilizzando una vite M4 nella parte superiore del dissipatore di metallo.
Resistenza di frenatura (opzionale)
Potrebbe essere necessaria una resistenza di frenatura idonea per
dissipare la potenza in eccesso dal bus CC interno durante la
decelerazione del motore.
La resistenza di frenatura idonea deve presentare una resistenza di
almeno 39 Ω, un'induttanza inferiore a 100 μH e una potenza nominale
idonea all'applicazione. Le resistenze idonee sono elencate nel
manuale MN1961WIT. Collegare la resistenza di frenatura a R1 e R2.
Uscite U V W del motore
Collegare il motore alle uscite U, V e W.
Collegare le uscite U, V e W al terminale U, V o W corrispondente sul
motore. Un collegamento errato può comportare movimenti del motore
incontrollati.
La messa a terra del motore deve essere collegata all'alloggiamento di
MicroFlex e150 utilizzando una vite M4 nella parte superiore del
dissipatore di metallo.
Collegare la schermatura del cavo del motore utilizzando un morsetto a
massa/terra conduttivo, collegato alla stessa superficie di metallo di
MicroFlex e150.
X1
