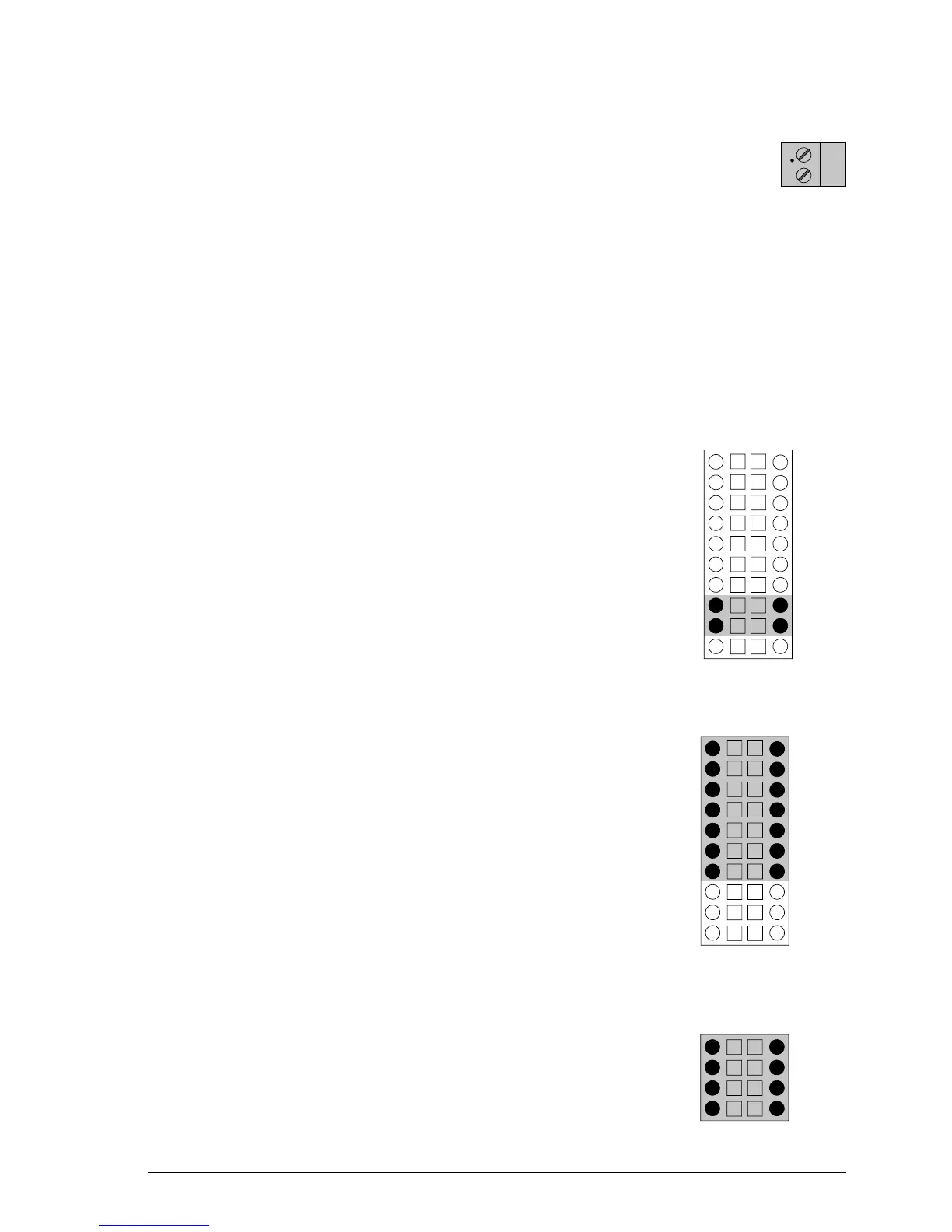

Guida d'installazione rapida – MicroFlex e150 47
Alimentazione del dispositivo di comando 24 V CC e filtro
Per MicroFlex e150 occorre un'alimentazione a 24 V CC (20-30 V CC)
1 A per l'elettronica del dispositivo di comando.
Collegare l'alimentazione del dispositivo di comando al connettore X2.
Per MicroFlex e150 è necessaria un'alimentazione CC con fusibile. Se la
stessa alimentazione a 24 V deve provvedere all'alimentazione di altri
dispositivi è necessario installare un filtro (numero di catalogo
FI0014A00) per isolare MicroFlex e150 dal resto del sistema. In
alternativa, è possibile collegare un manicotto di ferrite al cavo di
alimentazione vicino al connettore X2.
Ingressi Safe Torque Off (STO)
24 V CC (12-30 V CC) devono essere applicati a entrambi
gli ingressi STO per consentire il funzionamento del drive.
SREF è comune a entrambi gli ingressi.
I/O digitale
Ingressi e uscite digitali per scopi generici a 24 V CC (12-
30 V CC).
I/O analogico
Per ricevere un segnale di richiesta di ±10 V da un
controller di movimento, è possibile utilizzare un ingresso
analogico.
L'uscita analogica a ±10 V può essere utilizzata per
controllare i dispositivi esterni.
Status+
DOUT2+DOUT2-
Status-
DOUT1+DOUT1-
DIN2+DIN2-
DIN3+DIN3-
DIN1+DIN1-
DIN0+DIN0-
AIN1-
AIN0-AIN0+
AIN1+
ShieldShield
AGNDAOUT0
