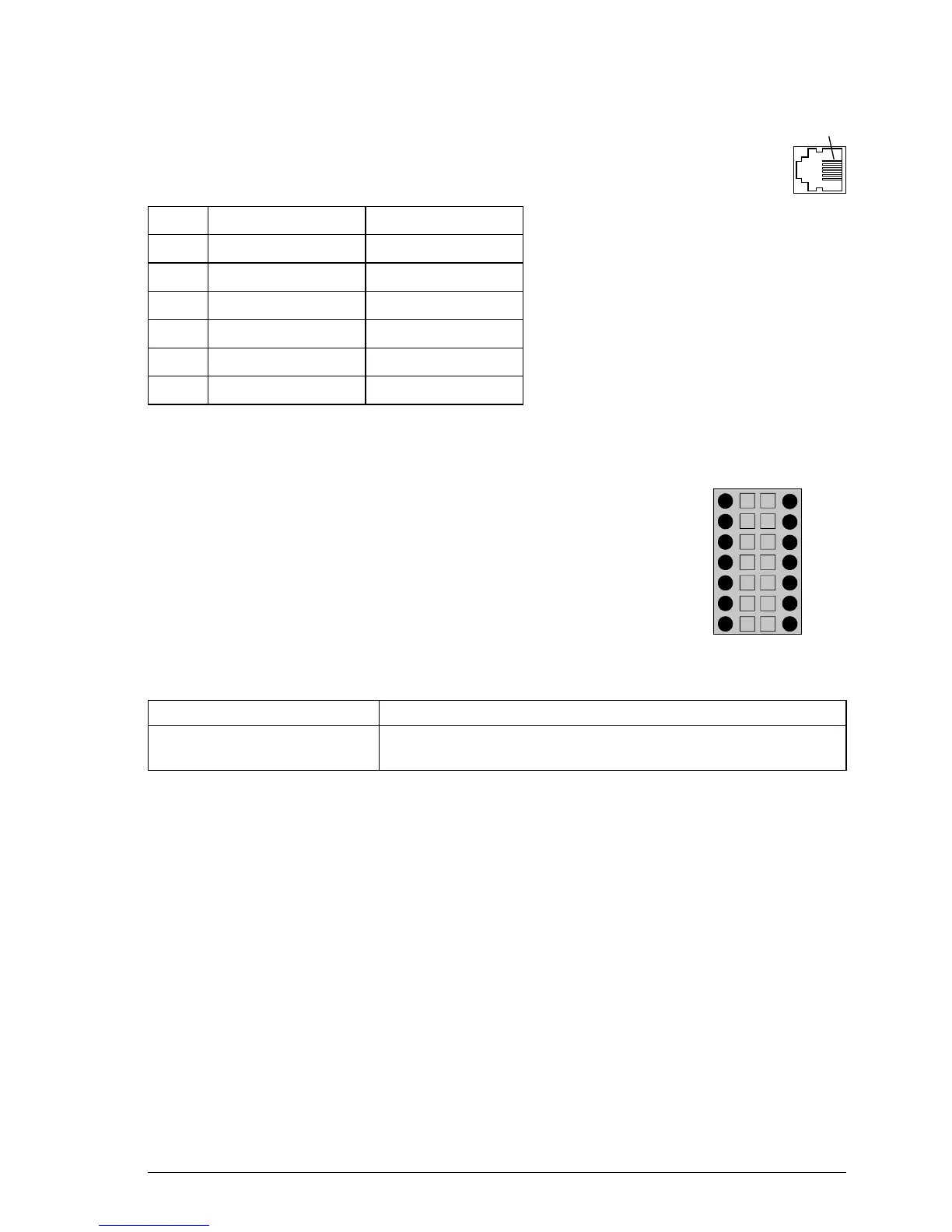

Guía de instalación rápida– MicroFlex e150 29
Comunicación RS485
La interfaz RS485 se utiliza para conectar dispositivos en serie, como
por ejemplo los paneles de operador y PLCs.
Entrada / salida
Entradas y salidas adicionales de 24 VCC (12-30 VCC)
para fines generales.
Pares de apriete
Puesta en marcha
Ver el manual MN1961WES.
Term. 2-hilos 4-hilos
1 TXA(+) / RXA(+) TXA(+)
2 TXB(-) / RXB(-) TXB(-)
3GND GND
4 7 V salida 7 V salida
5 (NC) RXA(+)
6 (NC) RXB(-)
N·m (libras·pie)
Conexiones del bloque de
terminales (X1, X2, OPT1)
0,5 - 0,6 (4,4 - 5,3)
