56 Snabbinstallationshandbok – MicroFlex e150
Växelström, säkringar och filter
MicroFlex e150 klarar matningsspänning på 105–250 V likström
50/60 Hz, 1-fas eller 3-fas.

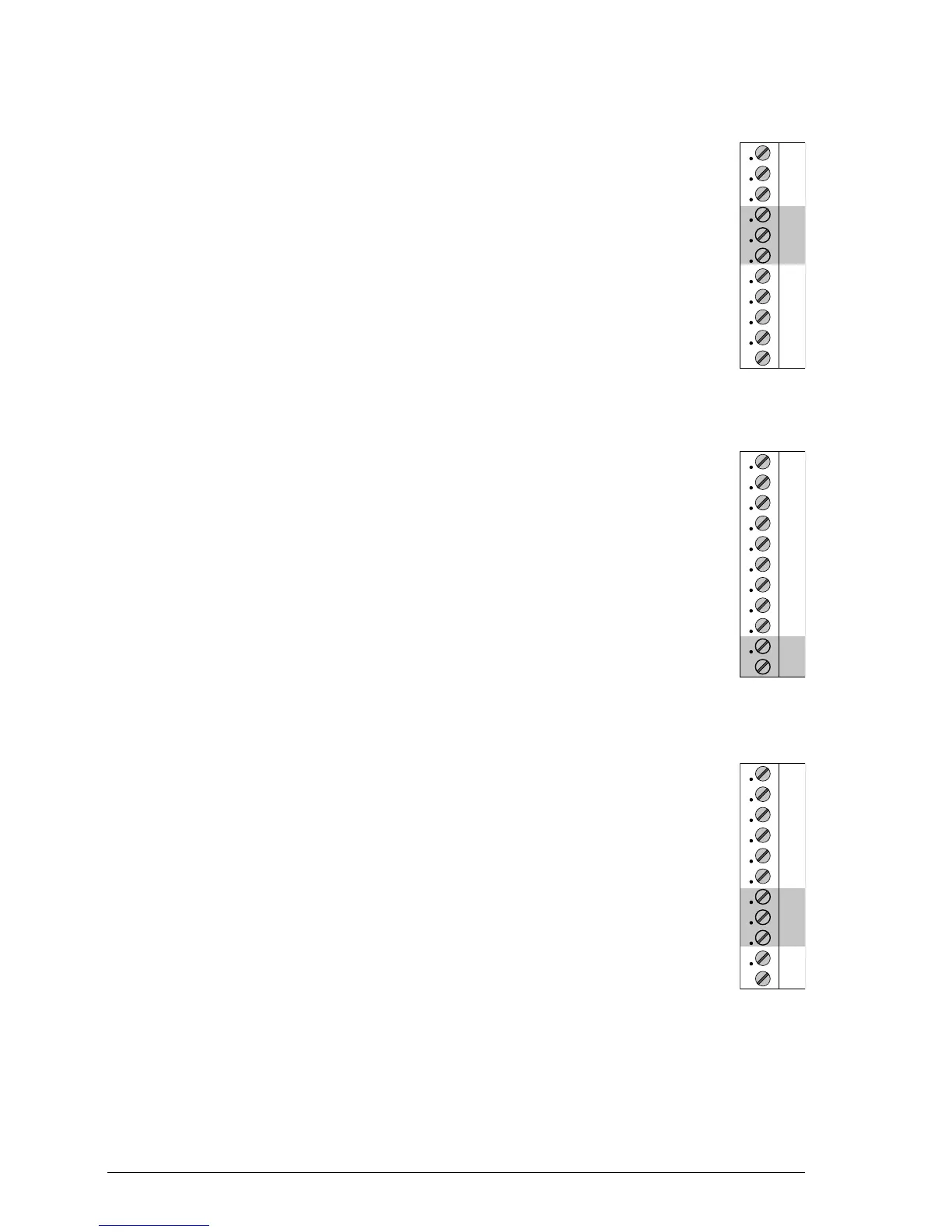

För trefasmatning ansluter du faserna till L1, L2 och L3.
För enfasmatning ansluter du två linjeingångar, t.ex. L1 och L2.
Växelströmsmatningen måste ha en kretsbrytare (eller säkring) samt
angivet filter. För perfekt jordning bör filtret monteras på samma
metallyta som MicroFlex e150. Skyddsjorden måste anslutas till
MicroFlex e150-höljet med hjälp av en M4-skruv på metallkylaren.
Bromsmotstånd (tillval)
Ett lämpligt bromsmotstånd kan krävas för att bli av med
överskottsenergin från den interna likströmsbussen när motorns
hastighet minskar.
Bromsmotståndet måste ha en resistans på minst 39 Ω, induktans på
mindre än 100 μH och lämplig märkeffekt för enheten. Lämpliga
motstånd anges i bruksanvisningen MN1961WEN. Anslut
bromsmotståndet till R1 och R2.
Motorns U-, V- och W-utmatning
Anslut motorn till U-, V- och W-utmatningen.
U-, V- och W-utmatningen måste anslutas till motsvarande U-, V- eller
W-anslutning på motorn. Felanslutning kan leda till okontrollerad
motorrörelse.
Motorns skyddsjord måste anslutas till MicroFlex e150-höljet med hjälp
av en M4-skruv på metallkylaren.
Motorkabelns skärm ska anslutas med hjälp av en ledande
jordningsklämma som fästs vid samma metallyta som MicroFlex e150.
X1
