11
Sezione INSTALLATORE (it)
7221369.01 (1-03/15)
MORSETTIERA M3
Morsetto 1: non utilizzato
Morsetti 2 - 3: collegamento dispositivi di sicurezza esterni (INAIL)
Morsetti 4 - 5: collegamento pompa bollitore sanitario.
Morsetti 6 - 7: collegamento pompa riscaldamento impianto (esterna a valle del separatore idraulico).
In caso l’apparecchio sia collegato ad un impianto a pavimento deve essere previsto, a cura dell’installatore, un termostato di
protezione per la salvaguardia dell'impianto dalle sovratemperature.
Per il passaggio dei cavetti di collegamento delle morsettiere, utilizzare gli appositi fori "passa-ssa cavi" presenti sul fondo
della caldaia.
Per il collegamento delle pompe esterne è necessario interporre un relè 250Vac/250Vac con corrente nominale di almeno
16A e che supporti correnti di spunto superiori a 100A.
11.1 COLLEGAMENTO TERMOSTATO AMBIENTE
I collegamenti presenti nella morsettiera M1 sono in alta tensione (230 V). Prima di procedere al collegamento assicurarsi che
l'apparecchio non sia alimentato elettricamente. Rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
Per collegare il Termostato Ambiente alla caldaia, agire come di
seguito descritto:
• togliere l'alimentazione elettrica alla caldaia;
• accedere alla morsettiera M1;
• rimuovere il ponticello ai capi dei contatti 1-2 e collegare i cavetti del
Termostato Ambiente;
• alimentare elettricamente la caldaia ed assicurarsi che il Termostato
Ambiente funzioni correttamente.

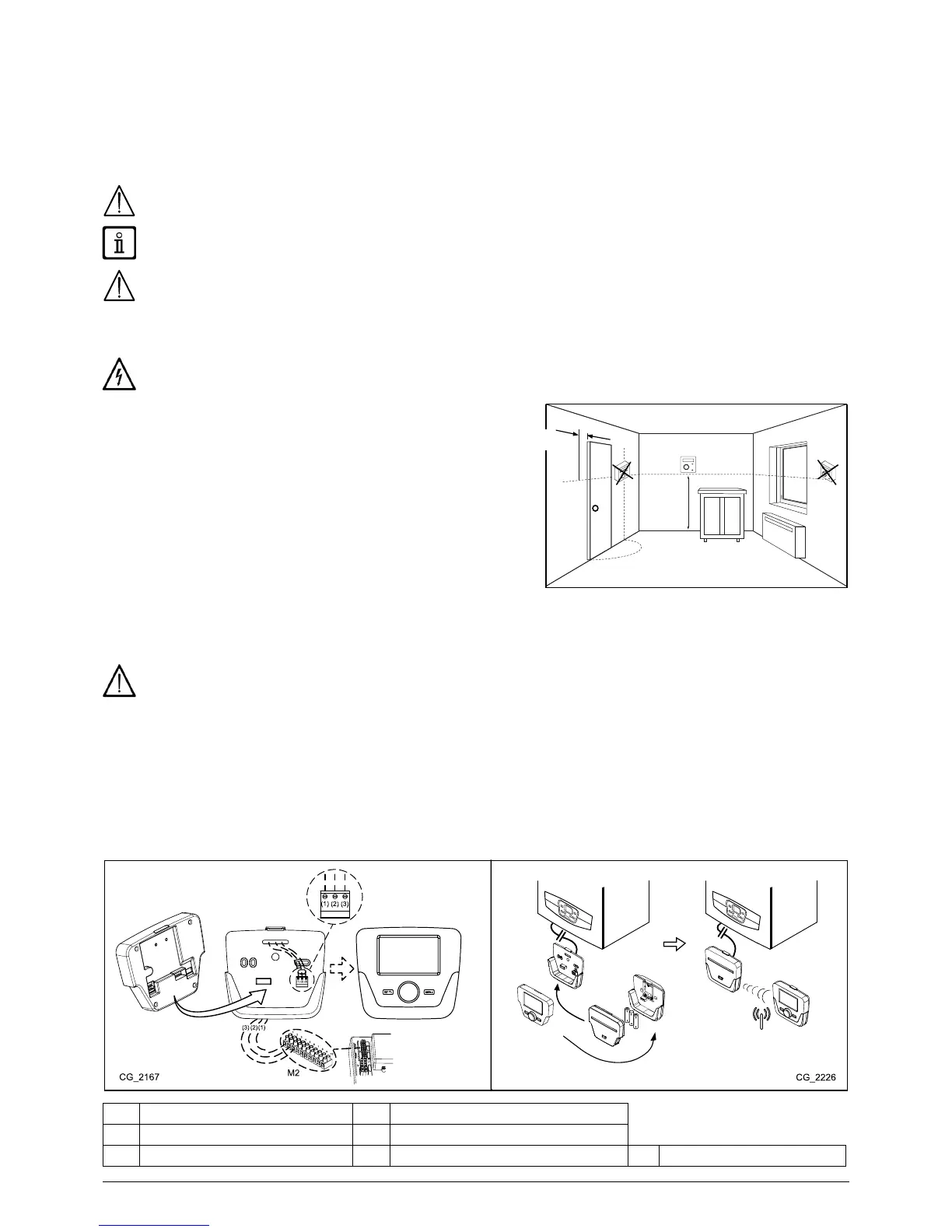

11.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE
11.2.1 CONTROLLO REMOTO
Il cavetto (1) proveniente dalla morsettiera M2 di caldaia è l'alimentazione elettrica (12 V) per la retroilluminazione del display.
Il collegamento di questo cavetto non è necessario per il funzionamento del Controllo Remoto.
Per il funzionamento della caldaia, con Controllo Remoto installato a parete, è necessario l'acquisto dell'accessorio A fornito con
la base A1. Vedere anche le istruzioni fornite con il kit dell'accessorio A per le corrette operazioni di montaggio ed utilizzo. La
procedura da seguire è la seguente:
• Togliere l'alimentazione elettrica alla caldaia.
• Far passare i tre cavetti, provenienti dalla morsettiera M2 di caldaia, nel foro della base A1 da applicare al muro.
• Collegare i cavetti 1-2-3 della morsettiera di caldaia M2 rispettivamente ai morsetti (1)-(2)-(3) della morsettiera della base A1.
• Fissare la base A1 al muro mediante i tasselli e le viti forniti in dotazione all'accessorio.
• Applicare il Pannello di Controllo A sulla base ssata a muro avendo cura di non esercitare una forza eccessiva.
• Alimentare elettricamente la caldaia assicurandosi che il Controllo Remoto si accenda.
A1
A
A - A1
A
A1
A1
A
B
B1
B
B1
A
Pannello di Controllo
A1 Base per Pannello di Controllo a parete
B Accessorio interfaccia a led B1 Base per Accessorio interfaccia a led
(1) Retroilluminazione del display +12V (2) Collegamento di massa (3) Alimentazione/Segnale +12V
Min. 200 mm
1500mm
