Que vérifier après le câblage
Quand le câblage de l'actionneur est terminé, vérifiez les points
suivants:
1. Assurez-vous que la tension d'alimentation correspond à
l'information de l'autocollant sur le côté de l'actionneur.
2. Vérifiez que tous les connecteurs ou presse-étoupes sont
correctement serrés.
3. Amenez manuellement la vanne à une position intermédiaire.
4. Manœuvrez électriquement dans le sens inverse et vérifiez
que le moteur tourne dans la bonne direction.
5. Actionnez manuellement le contact de fin de course dans le
sens inverse, le moteur doit s’arrêter.
6. Répétez les étapes 4 et 5 dans le sens horaire.
câblage complet.

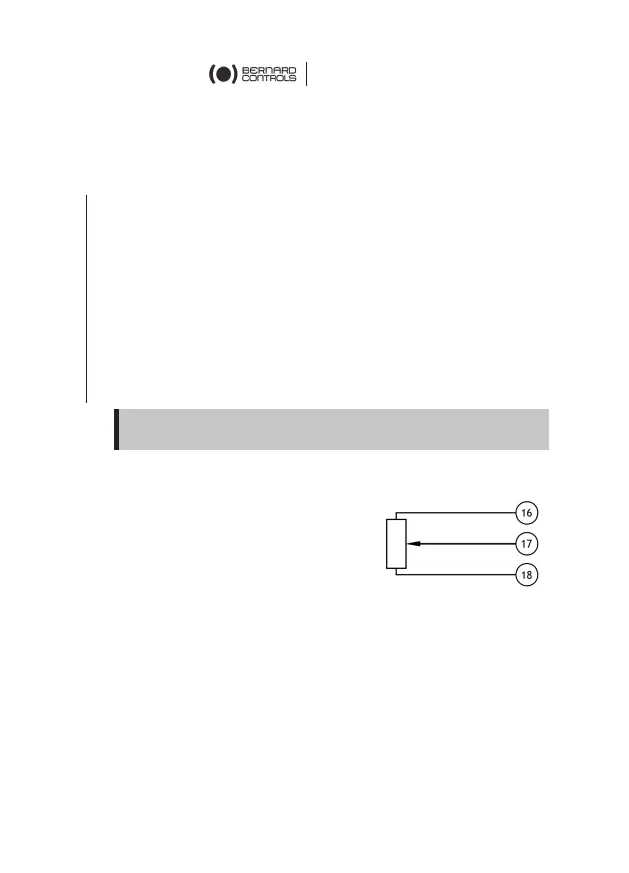

5.2 Potentiomètre de recopie de position (OPTION)
Le potentiomètre utilisé pour la recopie
de position de l'actionneur est entraîné
par le système de bloc de cames.
Pour une fermeture dans le sens horaire:
• la position 0% indique une vanne
fermée
• la position 100% indique une vanne ouverte.
La valeur de résistance est mesurée entre les bornes 16 et 17.
