Español
7
Qué debe comprobarse después del cableado
Una vez completado el cableado del actuador, por favor
compruebe lo siguiente:
1. Asegúrese de que la tensión de la fuente de alimentación
coincide con la información en la etiqueta de un lado del
actuador.
2. Compruebe que todos los conectores o entradas de cable
estén bien apretados.
3. Accione manualmente la válvula a una posición de recorrido
medio.
4. Accione eléctricamente la rotación en sentido contrario a las
agujas del reloj y compruebe que el motor gira en la
dirección correcta.
5. Presione manualmente el interruptor de fin de carrera en
sentido contrario a las agujas del reloj y compruebe que el
motor se detiene.
6. Repita los pasos 4 y 5 en el sentido de las agujas del reloj.
Si se detecta algún fallo en esta fase, por favor compruebe
nuevamente todo el cableado.
5.2 Potenciómetro de realimentación de posición
(OPCIÓN)

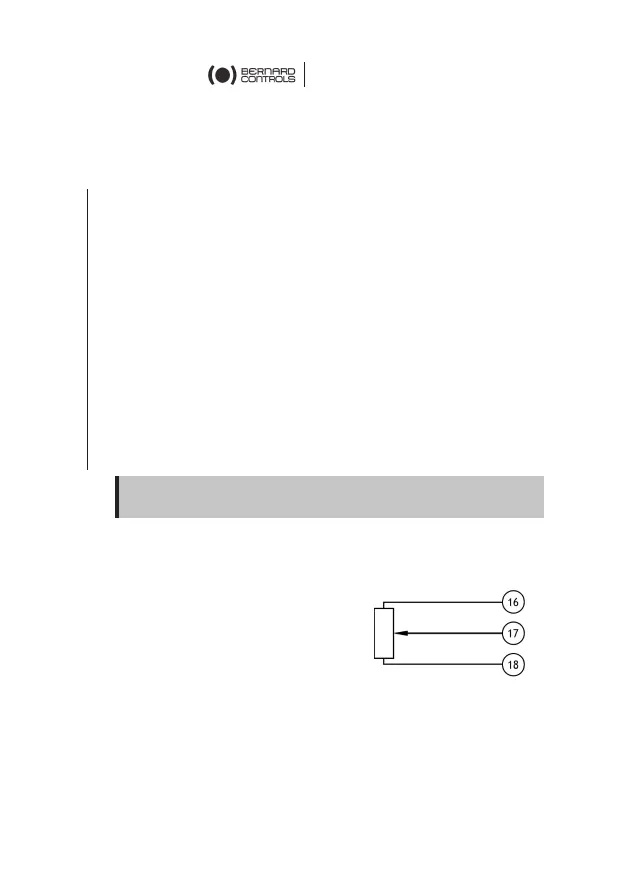

El potenciómetro utilizado para la
realimentación de la posición del
actuador es accionado por el sistema
del bloque de levas de desplazamiento.
Para el cierre en el sentido de las
agujas del reloj:
Posición 0% indica válvula cerrada
Posición 100% indica válvula abierta.
El valor de resistencia se mide entre los terminales 16 y 17.
