Wiederh. Funktion
Zustand vor der
Installation
1 Führung im Uhrzeigersinn
Vorverdrahtet, Nocken
voreingestellt
2
Anti-Uhrzeigersinn-
Stellungsendschalter
Vorverdrahtet, Nocken
voreingestellt
3
Im Uhrzeigersinn signalisieren
Verdrahten, einstellen
4
Entgegengesetzt des Uhrzeigersinns
signalisieren
Verdrahten, einstellen

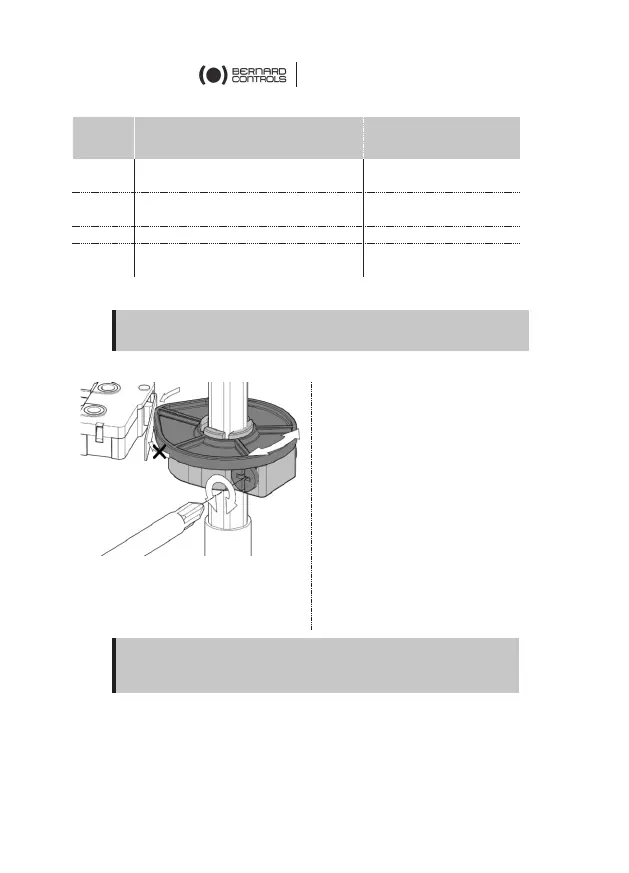

Einstellen einer einzelnen Nocke
An der gewünschten Position des Antriebausgangs:
1) Drehen Sie die
Einstellschraube der
entsprechenden Nocke mit
einer flachen Klinge oder
einem Philips-
Schraubendreher.
Die Nockenscheibe dreht sich
anschließend.
2) Stellen Sie die
Nockenscheibe, bis Sie
einen Klick vom Schalter
vernehmen. Es meldet den
Auslöser des Schalters.
Einstellung der Nocken und der mechanischen
Anschläge
Bei AQ-Schaltantrieben können sowohl die Nocken als auch
mechanische Anschläge eingestellt werden.

Achten Sie darauf, dass die Nocken gemäß der Neigungsrichtung zum
Hebel gelangen, sonst könnten Sie den Schalter beschädigen.

Falls der Antrieb auf einem Ventil montiert wird, sollten die
Einstellungen vom Ventillieferanten vorgenommen worden
sein.
