Italiano
10
5.3 Trasmettitore di posizione tipo TAM (OPZIONALE)
Il trasmettitore TAM distribuisce un segnale in corrente variabile da
4 a 20 mA linearmente proporzionale alla posizione angolare della
valvola.

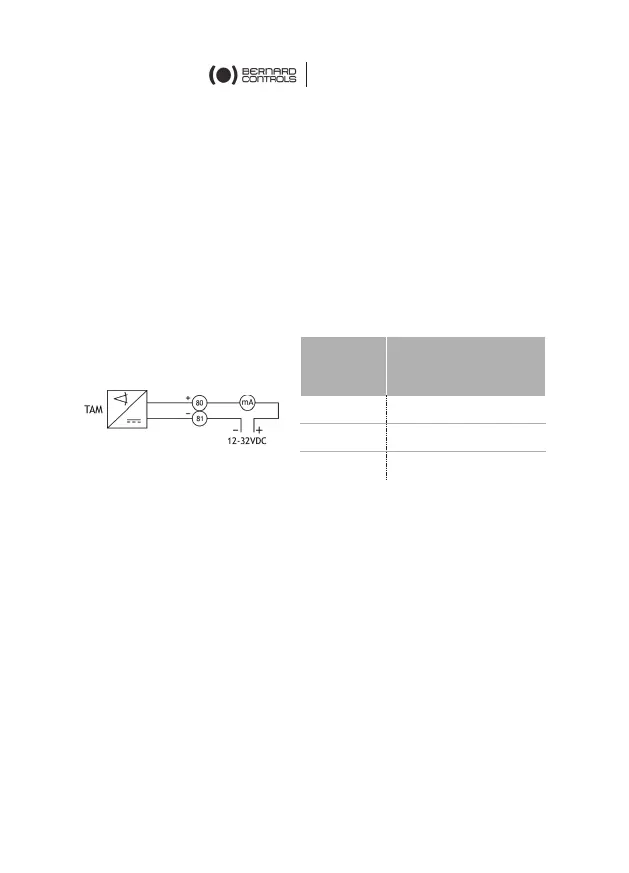

Connessioni elettriche
Effettuare i collegamenti elettrici in conformità al diagramma di
connessione.
Si dovrebbe fornire un’alimentazione filtrata o stabilizzata in una
gamma da 12 a 32 VDC. Nella tabella sottostante vengono elencati i
valori massimi ammissibili di resistenza:
DC
(Volt)
Massima resistenza
ammissibile
(Ohm)
12 150
24 750
32 1050
Inversione della direzione del segnale
Il trasmettitore TAM, fornito con un attuatore che chiude in senso
orario, fornisce un segnale che va da dalla posizione di apertura alla
posizione di chiusura.
Se viene richiesta una variazione del segnale in direzione di
rotazione opposta, muovere i due cavalierini sulla tavola vicino al
potenziometro:
• Segnale diretto: cavalierini su 1-3 e 2-4
• Segnale invertito: cavalierini su 1-2 e 3-4
