Signalumkehr
Um die Signalrichtung zu ändern, invertieren Sie die Potentiometer-
Drähte am Klemmenblock (z.B., für eine Verbindung am 16/17/18,
invertieren Sie 16 und 18).
5.3 Positionsgeber TAM (OPTION)
Der TAM liefert ein 4 bis 20mA Signal, das linear proportional zur
Winkelstellung des Ventils ist.

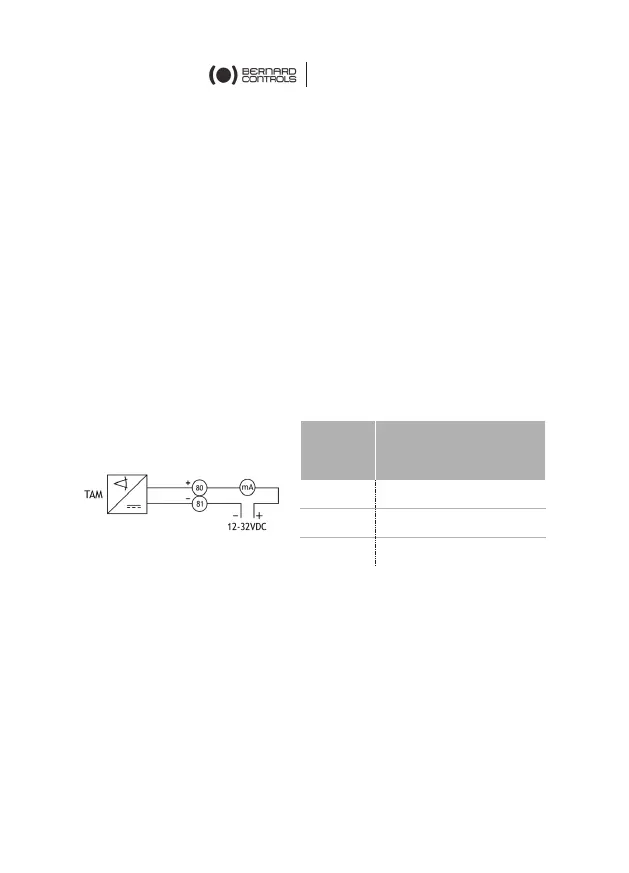

Elektrische Anschlüsse
Um den TAM anzuschließen, beziehen Sie sich bitte auf den
mitgelieferten Schaltplan.
Eine gefilterte oder stabilisierte Stromversorgung im Bereich 12 bis
32VDC sollte vorgesehen sein. Die zulässigen Höchstwerte sind in der
folgenden Tabelle angegeben:
DC-
Versorgung
(Volt)
Max. zulässiger Widerstand
(Ohm)
12 150
24 750
32 1050
Umkehr der Signalrichtung
Der TAM-Stellungsmelder, wenn mit einem im Uhrzeigersinn
geschlossenen Stellantrieb geliefert, gibt ein Signal aus, das von der
Schließposition zur offenen Position steigt.
Wenn eine entgegengesetzte Signalvariation erforderlich
ist, verschieben Sie einfach 2 Jumper auf der Platine in der Nähe des
Potentiometers:
• Direktsignal: Jumper auf 1-3 und 2-4
• Umgekehrtes Signal: Jumper auf 1-2 und 3-4
