Español
12
Rep. Función
Estado antes de la
instalación
1 Limitador de carrera en sentido horario
Pre-cableado, levas
preajustadas
2
Limitador de carrera en sentido
antihorario
Pre-cableado, levas
preajustadas
3 Señalización en horario A conectar y ajustar
4 Señalización en el sentido antihorario A conectar y ajustar

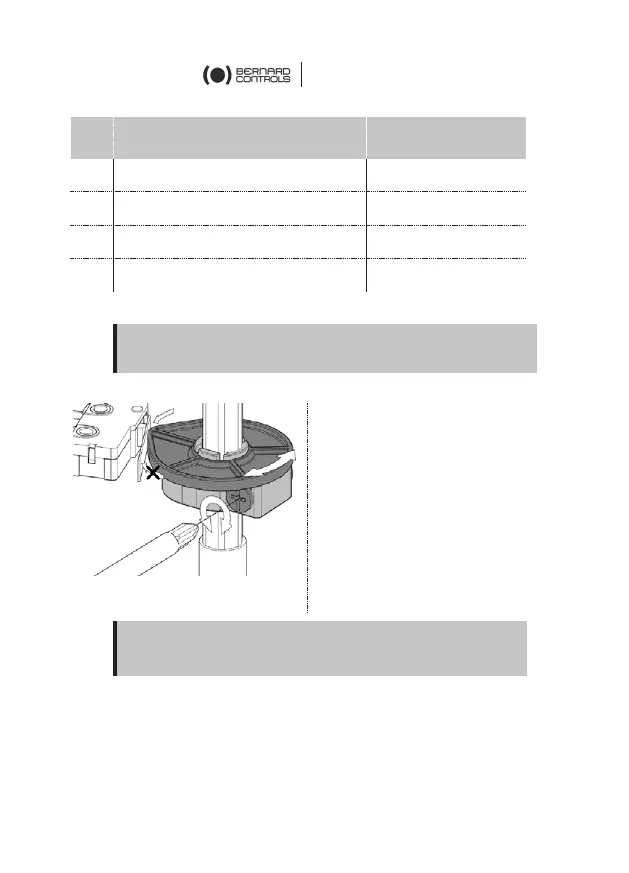

Cómo ajustar una sola leva
En la posición deseada de la salida del actuador:
1) Gire el tornillo de ajuste
de la leva correspondiente
con una cuchilla plana o
un destornillador Philips.
Entonces el
disco de leva
girará.
2) Ajuste el disco de leva
hasta que escuche un clic
del interruptor.
Lo que
indica que el interruptor
se ha disparado.
Ajuste de las levas y de los topes mecánicos
En los actuadores AQ switch, tanto las levas como los topes
mecánicos pueden ajustarse.
El actuador se detiene en la posición de abierto y de cerrado
cuando el interruptor de final de carrera se dispara.

Tenga cuidado de que las levas lleguen a la palanca según su
dirección de inclinación, de lo contrario podría dañar el
interruptor.

Si el actuador se suministra montado en una válvula, los
ajustes siguientes deberían haber sido realizados po
r el
proveedor de la válvula.
