Français
9
5.3 Transmetteur de position TAM (OPTION)
L'émetteur TAM délivre un signal de 4 à 20 mA linéairement
proportionnel à la position angulaire de la vanne.
Connections électriques

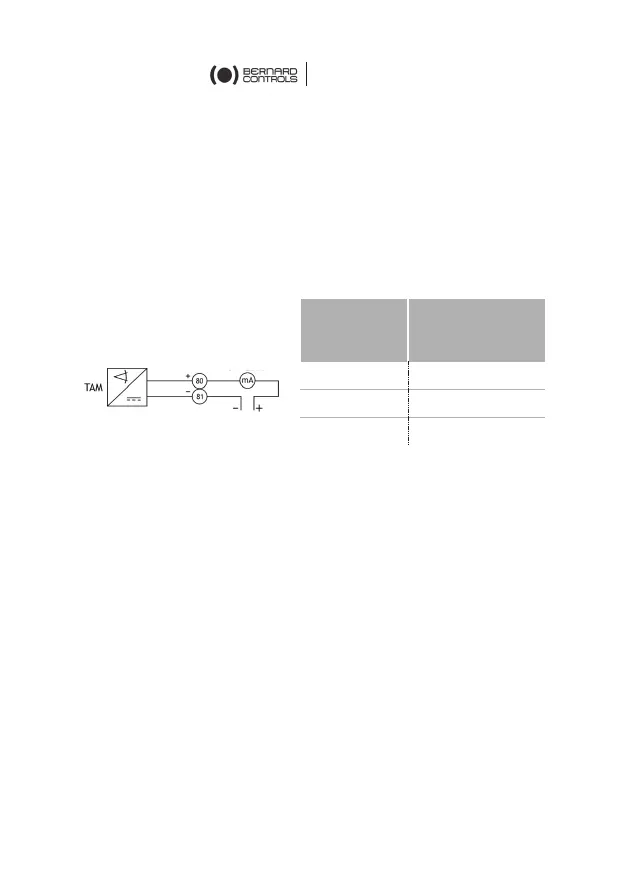

Pour connecter le TAM, reportez-vous au schéma de câblage fourni.
L'alimentation électrique filtrée ou stabilisée doit être fournie dans
une gamme de 12 à 32 VCC. Les valeurs maximales admissibles
de résistance sont données dans le tableau suivant :
Alimentationen
courant continu
(Volts)
admissible
(Ohms)
12 150
24 750
32 1050
Inversion du sens du signal
Si le transmetteur TAM équipe un actionneur qui ferme dans le sens
antihoraire, il fournit un signal qui augmente de la position fermée
à la position ouverte.
Si une inversion de la variation du signal est nécessaire, déplacez
simplement 2 cavaliers près du potentiomètre sur la carte :
• Signal standard : cavaliers sur 1-3 et 2-4
• Signal inverse : cavaliers sur 1-2 et 3-4
