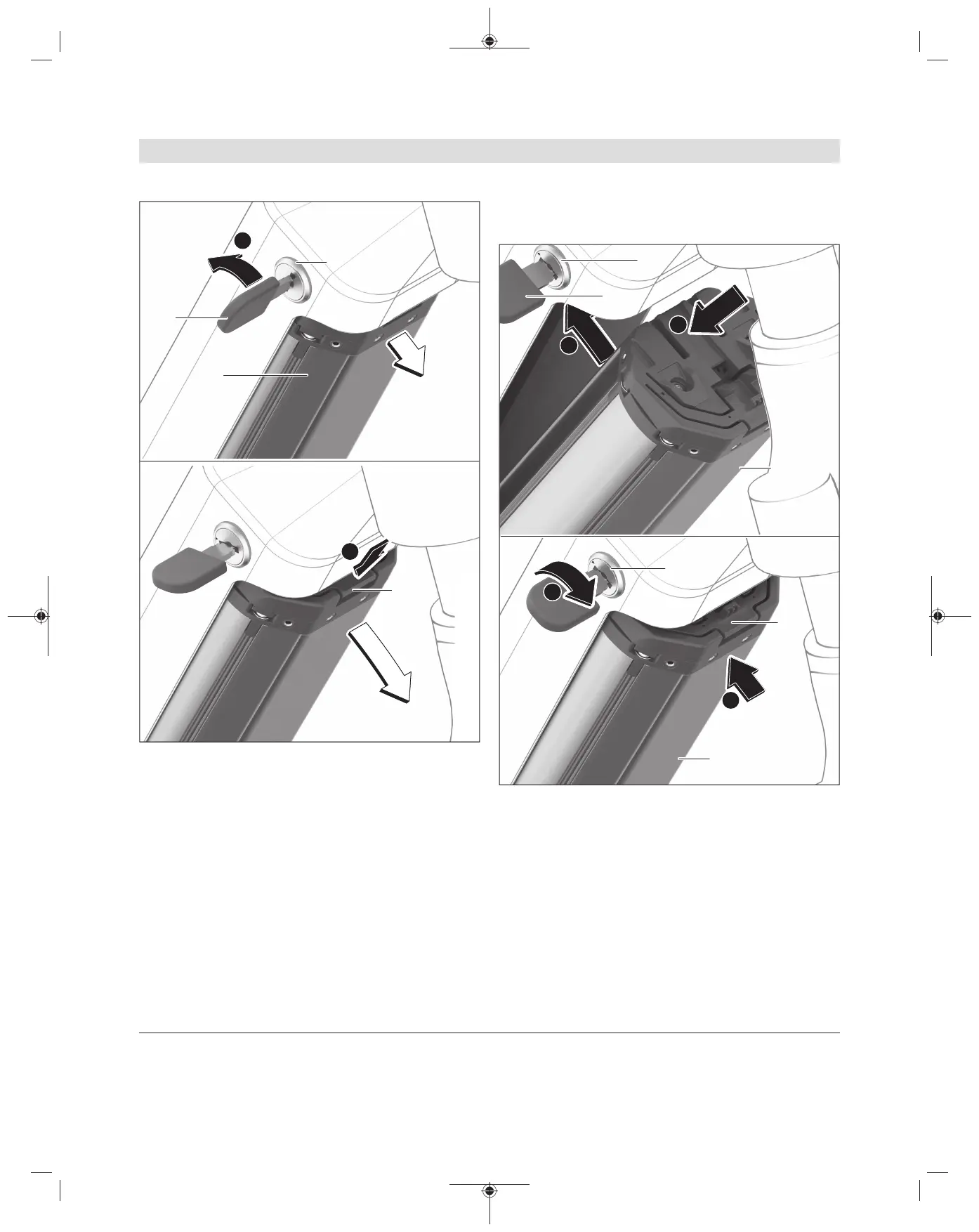

Extracción de la batería PowerTube (Pivot)
2
1
(2)
(8)
(4)
(1)
❶
Para retirar la batería PowerTube(4), abra la ce-
rradura de la batería(2) con la llave(1). La bate-
ría se desbloquea y cae en el dispositivo de re-
tención(8).
Nota: Asegúrese de sujetar la batería de la eBike con
la mano al extraerla.
❷ Sujete la batería firmemente y presione el siste-
ma de sujeción(8). La batería se desbloquea
por completo y cae en la mano. A continuación,
retire la batería del cuadro.
Nota: Debido a diferentes realizaciones constructi-
vas, puede ser que la inserción y la extracción de la
batería deba realizarse de otro modo. Lea al respecto
las instrucciones de servicio del fabricante de la
eBike.
Inserción de la batería PowerTube (Pivot)
4
3
1
2
(1)
(2)
(8)
(4)
(4)
(2)
Para poder introducir la batería, se debe insertar la
llave(1) en la cerradura de la batería(2), que debe
estar cerrada.
❶
Para insertar la batería PowerTube(4), introdúz-
cala con los contactos en el soporte inferior del
cuadro.
❷ Gire la batería hacia arriba hasta que quede suje-
to en el sistema de retención(8).
❸ Mantenga la cerradura de la batería abierta con
la llave e introduzca la batería hacia arriba hasta
que encaje de forma audible.
0 275 U07 3PX | (20.03.2023) Bosch eBike Systems
