différer de la représentation sur le graphique. Lisez la
notice d’utilisation de votre vélo électrique pour en
savoir plus.
Remarque : En raison de différences possibles au ni-
veau de la réalisation, il se peut que la marche à
suivre pour la mise en place et le retrait de la batterie
diffère quelque peu. Lisez la notice d’utilisation de
votre vélo électrique pour en savoir plus.
Mise en place de la batterie CompactTube
(pivotante)
click!
4
3
cl
i
c
i
c
i
c
i
c
k!
k!
k!
k!
k!
k!
k!
cl
k!
4
3
1
2
1
2
(11)
(1)
(20)
(22)
(22)

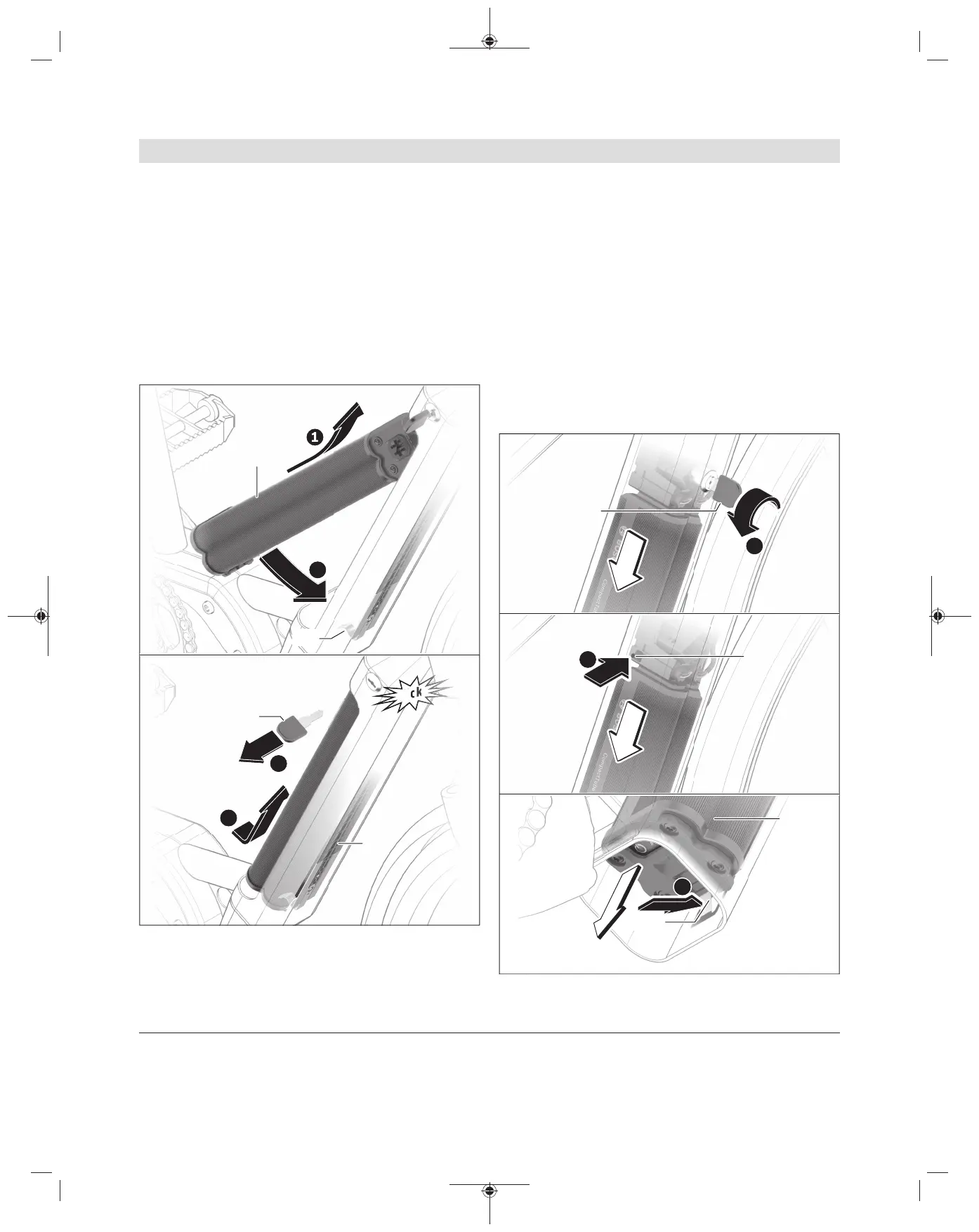

❶ Pour mettre en place la batterie Compact-
Tube(20), positionnez-la, côté contacts élec-
triques, dans la fixation supérieure du cadre.
❷ Rabattez la batterie vers le cadre du vélo jusqu’à
ce qu’elle soit maintenue en place par le méca-
nisme de retenue(22).
❸ Poussez vers le haut la batterie dans la glis-
sière(11) en direction de la serrure(2) jusqu’à
ce qu’elle s’enclenche de manière audible.
❹
Retirez ensuite la clé(1) de la serrure(2).
Après avoir fermé la serrure, retirez toujours la clé(1)
de la serrure(2). La clé ne risque ainsi pas de tomber
et la batterie de VAE ne peut pas être retirée par une
tierce personne quand le vélo électrique est garé.
Retrait de la batterie CompactTube (axiale)
2
1
1
(1)
(24)
(23)
(21)
❶
Pour retirer la batterie CompactTube(21), ou-
vrez la serrure(2) avec la clé (1) ou appuyez sur
