Español – 21
Nota: El elemento de desbloqueo puede desbloque-
arse siguiendo una solución específica del fabricante,
desviándose del gráfico. Lea al respecto las instruc-
ciones de servicio del fabricante de la eBike.
Nota: Debido a diferentes realizaciones constructi-
vas, puede ser que la inserción y la extracción de la
batería deba realizarse de otro modo. Lea al respecto
las instrucciones de servicio del fabricante de la
eBike.

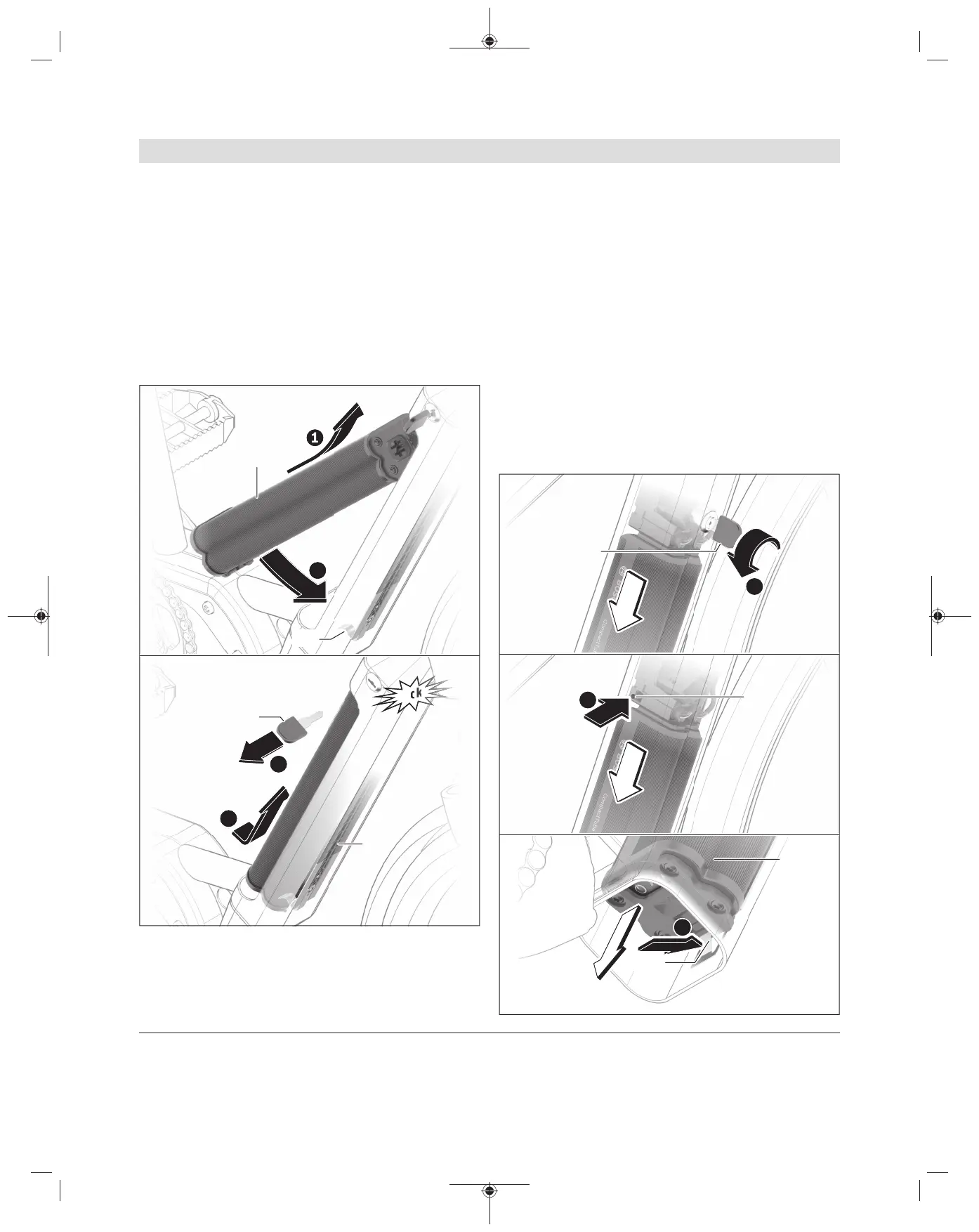

Inserción de la batería CompactTube (Pivot)
click!
4
3
cl
i
c
i
c
i
c
i
c
k!
k!
k!
k!
k!
k!
k!
cl
k!
4
3
1
2
1
2
(11)
(1)
(20)
(22)
(22)
❶
Para insertar la batería CompactTube(20), in-
trodúzcala con los contactos en el soporte supe-
rior del cuadro.
❷ Gire la batería en el cuadro de la bicicleta hasta
que quede sujeta en el sistema de reten-
ción(22).
❸
Presione la batería en el carril guía(11) y empú-
jela hacia la cerradura de la batería(2) hasta que
encaje de forma audible.
❹
A continuación, retire la llave(1) de la cerradura
de la batería(2).
Después de cerrarla, retire siempre la llave(1) de la
cerradura de la batería(2). De esta forma se evita
que la llave se caiga o que la batería de la eBike la reti-
ren terceros no autorizados cuando la eBike está pa-
rada.
Extracción de la batería CompactTube (Axial)
2
1
1
(1)
(24)
(23)
(21)
Bosch eBike Systems 0 275 U07 3PX | (20.03.2023)
