218 | SMT 300 | Produktbeskrivningsv
4. Produktbeskrivning
4.1 Ändamålsenlig användning
SMT 300 är ett testinstrument med rökteknik för att
identifiera
R läckage i alla lågtryckssystem
R Vind- och vattenläckage på karossen.
! Annan användning än den ändamålsenliga använd-
ningen som beskrivs ovan är förbjuden. Garantin
gäller inte för annan användning än den ändamålsen-
liga och om produkten ändras, även vid monteringen
och installationen.
i SMT 300 uppfyller SAE-rekommendationerna (2007-
01-1235 & 2008-01-0554) om säkerhet vid kontroll
av bränsleförångning (EVAP).
4.2 Förutsättningar
R Tryckluftsanslutning med 3,4bar – 12bar (50psi –
175psi)
R Serviceenhet (förkopplad vatten- och oljeavskiljare).
R Bilbatteri 12V
R Gastub men brännbar gas (kvävgas, argon eller CO
2
)
och tryckreglage (7bar / 100psi) (ingår inte).
4.3 Medföljande tillbehör
Beteckning Artikelnummer Abb.
1)
Väska som innehåller följande: 1 685 438 659 -
R UltraTraceUV®-röklösning F 00E 900 348 -
R Locksats 1 680 322 069 I1
R Adapterkon 1 681 334 039 I2
R Rökfördelare 1 681 390 002 I3
R Multifunktionslampa inklusive
UV-skyddsglasögon (OSHA-stan-
dard) och 3 mikrobatterier
1 687 550 077 -
R Anslutning för EVAP-serviceport,
standardstorlek
1 683 457 130 I4
R Schrader-urmonterings-/monte-
ringsverktyg
1 687 012 181 I5
Bruksanvisning 1 689 989 261 -
Tab. 1: I leveransen ingår
1)
Bilderna på medföljande tillbehör finns på sidan 2 i den här
handboken.

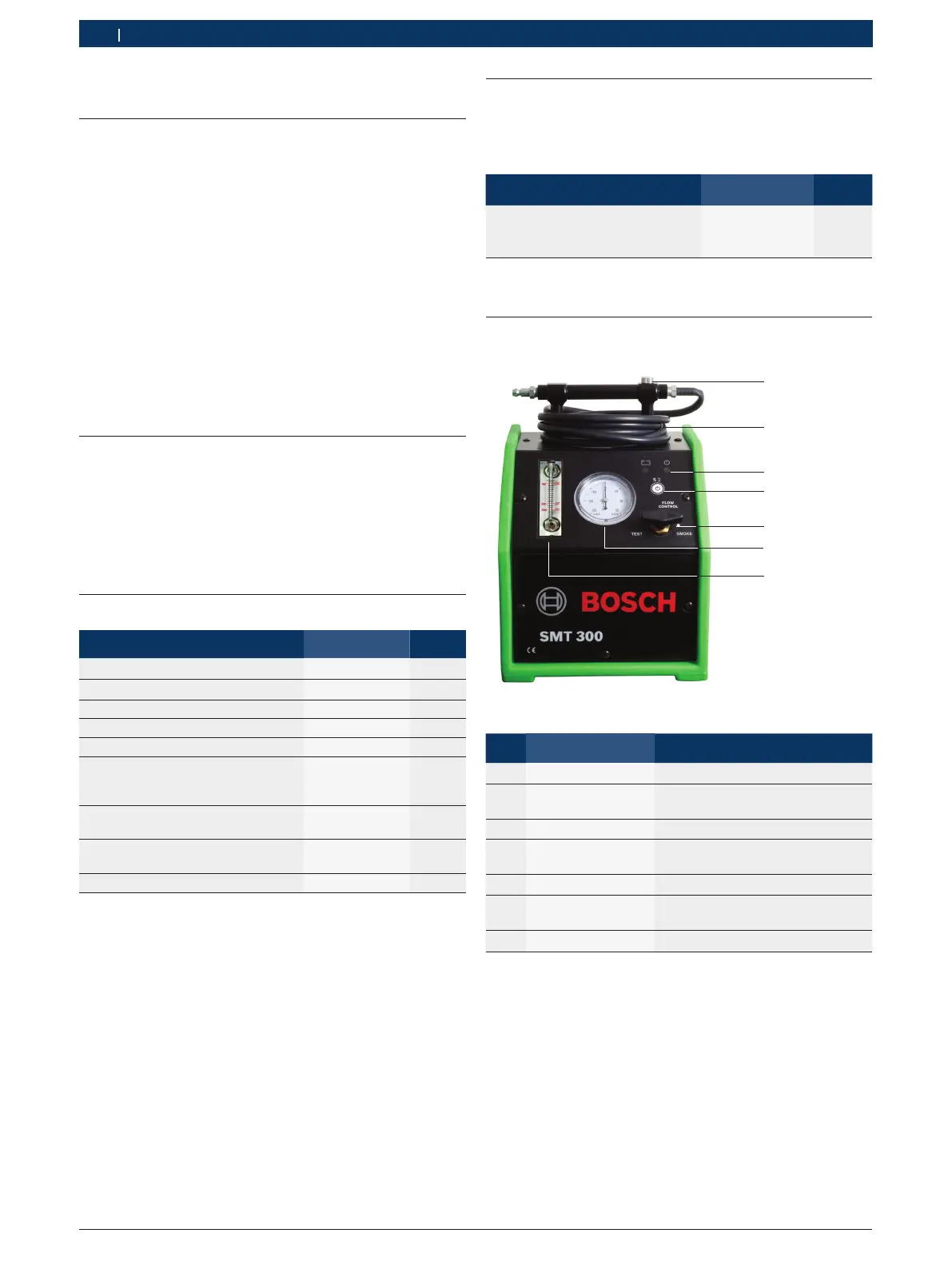

4.5 Apparatbeskrivning SMT 300
4.5.1 Vy framifrån
1
2
3
4
5
6
7
Fig. 1: Vy framifrån SMT 300
Pos.
Beteckning
Funktion
1
Röklösningsmätstav
För att fylla på och kontrollera nivån.
2
Rökslang med
Delrin®-munstycke
Material: nitrilgummi
Längd: 2,5m
3
Statusindikeringar
se kap4.5.2
4
PÅ/AV-knapp
För att sätta på eller stänga
av rökgenereringen.
5
Rökflödesreglage
se kap.4.5.3
6
Manometer Tryck-/
vakuummätare
För att kontrollera om det finns
läckage i systemet.
7
Flödesmätare
se kap4.5.4
Tab. 3: Översikt över delar och funktioner (vy framifrån)
4.4 Specialtillbehör
i Följande komponenter kompletterar funktionerna
hos SMT 300 och kan beställas separat.
Beteckning Artikelnummer Abb.
1)
Bränslepåfyllningsmuff:
R Universaladapter
R BMW-miniadapter
1 681 335 125
1 681 335 126
O1
O2
Tab. 2: Specialtillbehör
1)
Bilderna på specialtillbehör finns på sidan 2 i den här handboken.
