1 689 989 261 2019-04-08| Robert Bosch GmbH

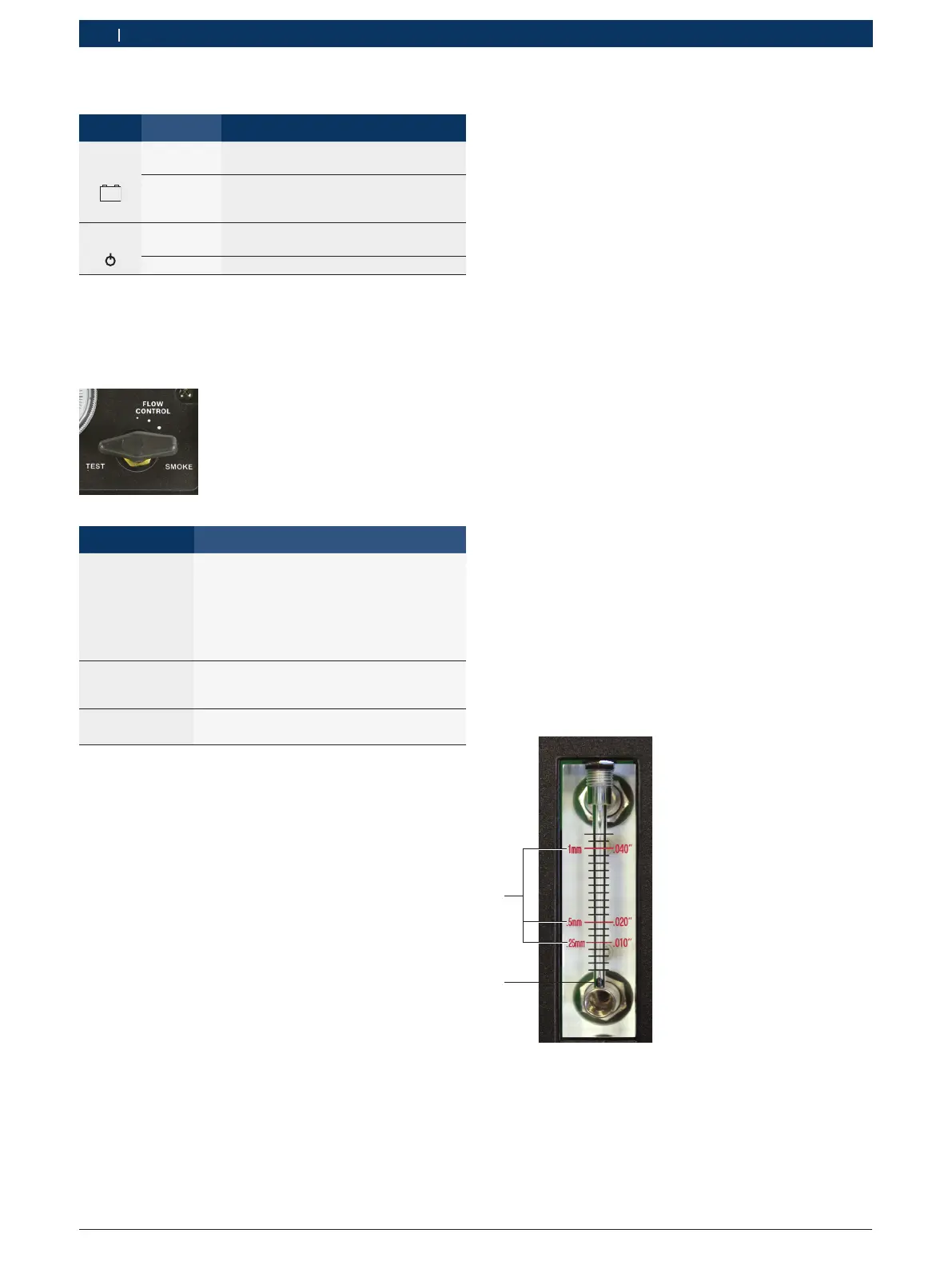

58 | SMT 300 | Produktbeskrivelseda
4.5.2 Statusvisninger
LED Status Status
Batteri
+
-
Lyser grønt Ved tilslutning til køretøjsbatteri 12V.
Blinker
(1 x pr. se-
kund)
Utilstrækkelig spændingsforsyning.
TIL/FRA
Lyser rødt SMT 300 tændt.
1)
Slukket SMT 300 slukket.
1)
1)
SMT 300 skal være forbundet med køretøjsbatteri 12V.
4.5.3 Røgstrømsregulator
På forsiden af SMT 300 er der anbragt en røgstrømsre-
gulator med forskellige indstillinger.
Fig. 2: Røgstrømsregulator i indstilling "TEST"
Indstilling Beskrivelse
"TEST"
Systemet, der skal kontrolleres, fyldes med
"røgfri" luft.
Denne indstilling giver de mest nøjagtige re-
sultater for gennemstrømningsmåleren og
anvendes til kontrol af en lang række syste-
mer, der ikke behøver røg
(f.eks. til kontrol af magnetventilfunktionen).
"FLOW CONTROL"
... "SMOKE"
Røgstrømsmængden kan varieres efter øn-
ske. Det er ofte lettere at lokalisere kilden
til lækagen med en lav røgstrømsmængde.
"SMOKE" SMT 300 producerer maks. røgstrømmængde.
i Vurderingen af lækagen skal altid udføres i indstillin-
gen "TEST".
i Røgstrømsregulatoren påvirker kun røgstrømsmæng-
den og ikke trykket ved røgtilførslen.
4.5.4 Gennemstrømningsmåler
i Med gennemstrømningsmåleren måles uæthedens
størrelse.
Gennemstrømningsmåleren har to referencepunkter,
ved hjælp af hvilke lækagens størrelse i systemet, der
skal kontrolleres, kan indordnes (iht. producentens
angivelser). Referencepunkterne 0,25mm (0,010"),
0,5mm (0,020") og 1,0mm (0,040") svarer til lækage-
retningslinjer ved et EVAP-system, der skal kontrolleres.
Kuglen i gennemstrømningsmåleren viser en aktuel
strømning. Jo højere kuglen ligger, desto kraftigere er
strømmen. Under påfyldningen af systemet, der skal
kontrolleres, stiger kuglen derfor opad (se fig.3).
i Systemet, der skal kontrolleres, betragtes som fyldt,
når kuglen i gennemstrømningsmåleren ikke længere
synker under lækagekontrollen, eller når trykket på
trykvisningen ikke længere øges.
Hvis kuglen i gennemstrømningsmåleren efter påfyld-
ningen af det lukkede system, der skal kontrolleres, syn-
ker ned til bunden, betyder dette, at der ikke er nogen
strøm og dermed heller ingen lækage i systemet, der
skal kontrolleres.
Hvis gennemstrømningsmåleren også angiver en strøm
efter påfyldningen af systemet, tyder dette på en læka-
ge. Jo højere kuglen ligger i gennemstrømningsmåleren,
desto større er lækagen.
2
1
Fig. 3: Oversigt over gennemstrømningsmåler
1 Kugle i gennemstrømningsmåler
2 Referencepunkter for lækagestørrelse (skala i mm og tommer)
