1 689 989 261 2019-04-08| Robert Bosch GmbH
Produktbeschreibung | SMT 300 | 9 de
4. Produktbeschreibung
4.1 Bestimmungsgemäße Verwendung
SMT 300 ist ein Prüfgerät mit Rauchtechnik zur Erken-
nung von
R Undichtheiten in allen Niederdrucksystemen
R Wind- und Wasserundichtheiten an der Karosserie.
! Eine anderweitige Verwendung als die oben be-
schriebene bestimmungsgemäße Verwendung ist
nicht zulässig. Bei jeder anderen Verwendung sowie
bei Veränderungen am Produkt auch im Rahmen von
Montage und Installation verfällt jeglicher Gewähr-
leistungsanspruch.
i SMT 300 erfüllt die SAE-Empfehlungen (2007-01-1235
& 2008-01-0554) zur erhöhten Sicherheit bei Kraft-
stoffdampfprüfungen (EVAP).
4.2 Voraussetzungen
R Druckluftanschluss mit 3,4bar – 12bar (50psi –
175psi).
R Wartungseinheit (vorgeschalteter Wasser- und Ölab-
scheider).
R Fahrzeugbatterie 12V.
R Gasflasche mit nicht brennbarem Gas (Stickstoff,
Argon oder CO
2
) und Druckregler (7bar / 100psi)
(nicht im Lieferumfang enthalten).
4.3 Mitgeliefertes Zubehör
Bezeichnung Bestellnummer Abb.
1)
Koffer mit folgendem Inhalt: 1 685 438 659 -
R UltraTraceUV® Rauchlösung F 00E 900 348 -
R Verschlusskappen-Kit 1 680 322 069 I1
R Adapterkonus 1 681 334 039 I2
R Rauchverteiler 1 681 390 002 I3
R Multifunktionslampe inklusive UV-
Schutzbrille (OSHA-Norm) und 3
Microbatterien
1 687 550 077 -
R EVAP Service-Port-Anschlussstück,
Standardgröße
1 683 457 130 I4
R Schrader-Aus-/Einbauwerkzeug 1 687 012 181 I5
Betriebsanleitung 1 689 989 261 -
Tab. 1: Lieferumfang
1)
Die Abbildungen zu dem oben beschriebenen mitgelieferten Zubehör
finden Sie auf der zweiten Seite dieser Originalbetriebsanleitung

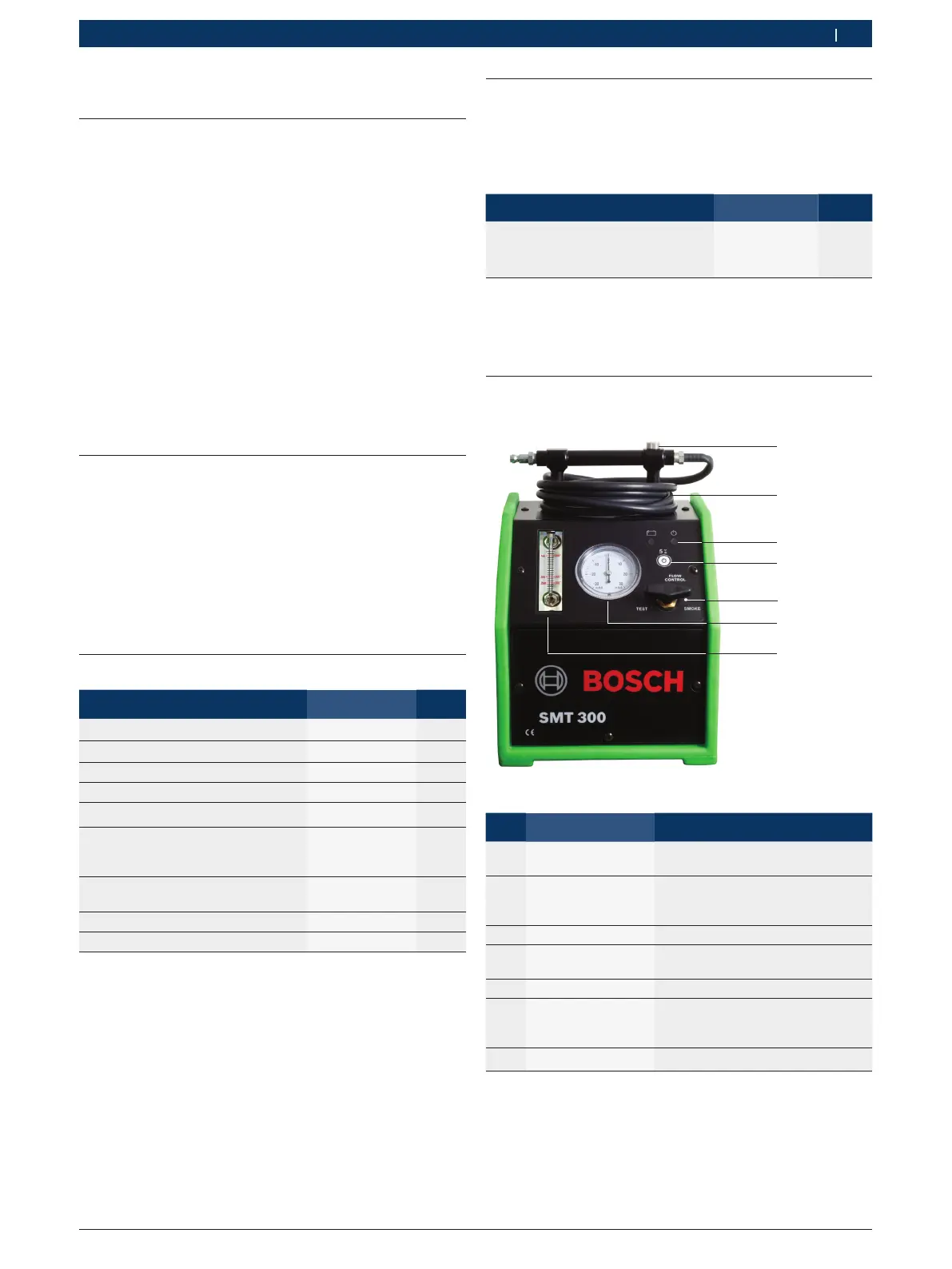

4.5 Gerätebeschreibung SMT 300
4.5.1 Frontansicht
1
2
3
4
5
6
7
Abb. 1: Frontansicht SMT 300
Pos. Bezeichnung Funktion
1 Rauchlösungsmess-
stab
Zum Einfüllen und zur Kontrolle
des richtigen Füllstands.
2 Rauchzuleitungs-
schlauch mit
Delrin® Düse
Material: Nitrilkautschuk
Länge: 2,5m
3 Statusanzeigen siehe Kap4.5.2
4 EIN-/AUS-Taster Zum Einschalten bzw. Ausschalten
der Raucherzeugung.
5 Rauchstromregler siehe Kap.4.5.3
6 Manometer
Druck-/
Vakuumanzeige
Zur Überprüfung, ob sich eine
Undichtheit im System befindet.
7 Durchflussmesser siehe Kap4.5.4
Tab. 3: Teile- und Funktionsübersicht (Frontansicht)
4.4 Sonderzubehör
i Nachfolgende Komponenten erweitern die Funktio-
nalität von SMT 300 und können zusätzlich erworben
werden.
Bezeichnung Bestellnummer Abb.
1)
Kraftstoff-Einfüllstutzen:
R Universaladapter
R BMW-Mini-Adapter
1 681 335 125
1 681 335 126
O1
O2
Tab. 2: Sonderzubehör
1)
Die Abbildungen zu dem oben beschriebenen Sonderzubehör
finden Sie auf der zweiten Seite dieser Originalbetriebsanleitung.
