Bosch SMT 300 User Manual

1 689 989 261 2019-04-08| Robert Bosch GmbH
Descripción del producto | SMT 300 | 73 es
4. Descripción del producto
4.1 Uso conforme a lo previsto
SMT 300 es un equipo de comprobación con técnica de
humo para reconocer
R fugas en todos los sistemas de baja presión
R puntos no estancos al viento y al agua en la carroce-
ría.
! No se autoriza un uso diferente del descrito arriba.
En cualquier otro uso o modificación del producto
en el marco del montaje y la instalación caduca el
derecho de garantía.
i SMT 300 cumple con las recomendaciones SAE
(2007-01-1235 y 2008-01-0554) para la seguridad
mayor en controles de vapor de combustible (EVAP).
4.2 Requisitos
R Empalme de aire comprimido con 3,4bar – 12bar
(50psi – 175psi).
R Unidad de mantenimiento (separador de aceite y
agua premontado).
R Batería de vehículo 12V.
R Botella de gas no inflamable (nitrógeno, argón o CO
2
)
y regulador de presión (7bar/100psi) (no incluido
en el volumen de suministro).
4.3 Accesorios suministrados
Denominación Número de
pedido
Fig.
1)
Maletín con el siguiente contenido: 1 685 438 659 -
R Mezcla de humo UltraTraceUV® F 00E 900 348 -
R Set de tapas roscadas 1 680 322 069 I1
R Cono adaptador 1 681 334 039 I2
R Distribuidor de humo 1 681 390 002 I3
R Lámpara multifuncional incluyendo
gafas de protección UV (norma OS-
HA) y 3 microbaterías
1 687 550 077 -
R Pieza de conexión de puerto de
servicio EVAP, tamaño estándar
1 683 457 130 I4
R Herramienta de montaje y de
desmontaje Schrader
1 687 012 181 I5
Instrucciones de servicio 1 689 989 261 -
Tab. 1: Volumen de suministro
1)
Encontrará las imágenes de los accesorios suministrados arriba
descritos en la segunda página de estas instrucciones de servicio
originales.

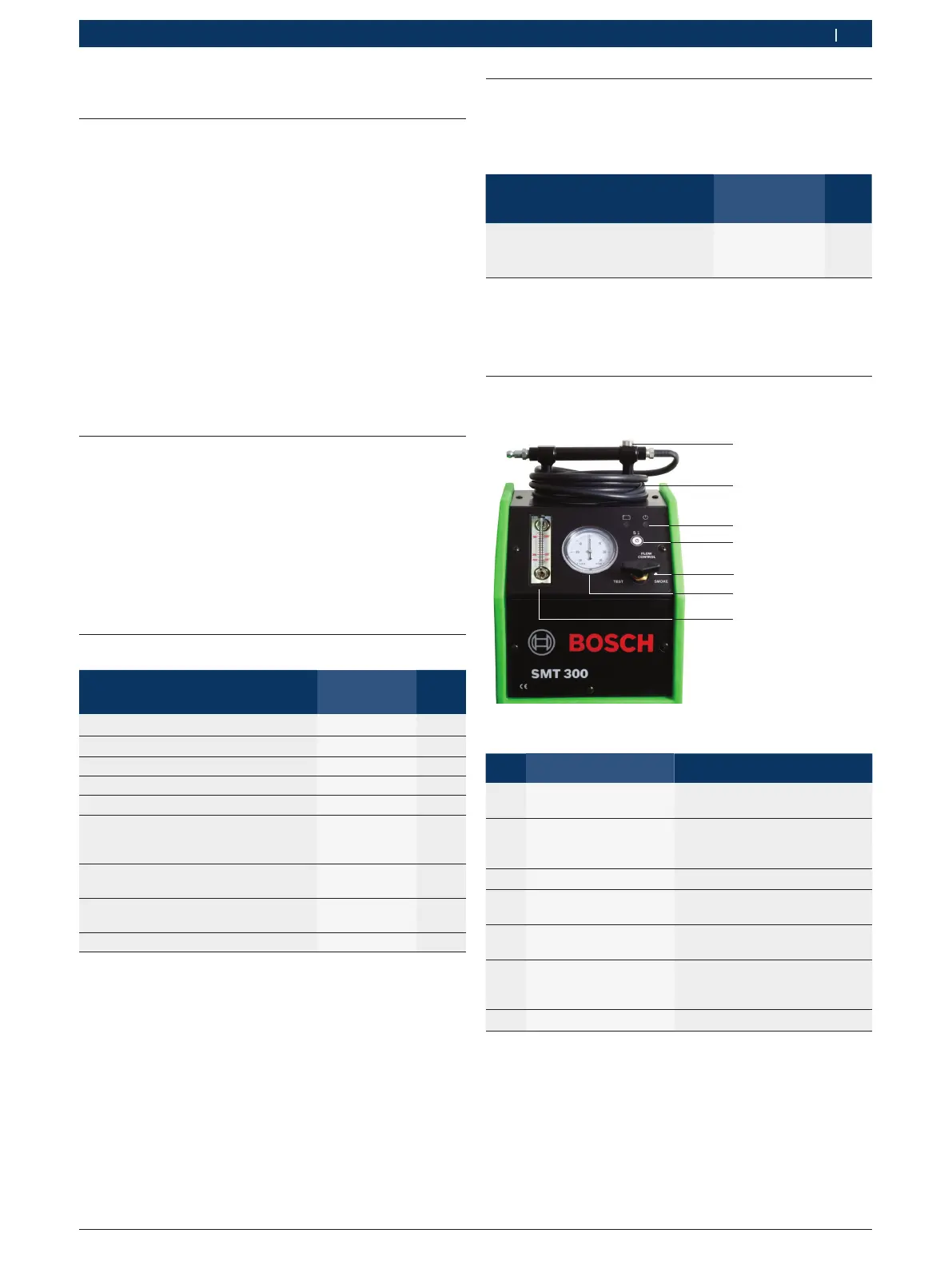

4.5 Descripción del producto SMT 300
4.5.1 Vista frontal
1
2
3
4
5
6
7
Fig. 1: Vista frontal SMT 300
Pos.
Denominación
Función
1
Varilla de medición de
mezcla de humo
Para llenar y controlar el nivel
de llenado correcto.
2 Manguera de entrada
de humo con tobera
Delrin®
Material: caucho de nitrilio
Longitud: 2,5m
3
Indicaciones de estado
véase cap4.5.2
4
Pulsador CON/DES
Para conectar o desconectar la
producción de humo.
5
Regulador de caudal
de humo
véase cap.4.5.3
6
Manómetro
Visualización de pre-
sión y de vacío
Para controlar si consta una
fuga en el sistema.
7
caudalímetro
véase cap4.5.4
Tab. 3: Vista general de piezas y de funciones (vista frontal)
4.4 Accesorios especiales
i Los siguientes componentes amplían la función de
SMT 300 y pueden ser adquiridos adicionalmente.
Denominación Número de
pedido
Fig.
1)
Empalme de llenado de combustible:
Adaptador universal
Miniadaptador BMW
1 681 335 125
1 681 335 126
O1
O2
Tab. 2: Accesorios especiales
1)
Encontrará las imágenes de los accesorios especiales arriba des-
critos en la segunda página de estas instrucciones de servicio
originales.
