4 FR

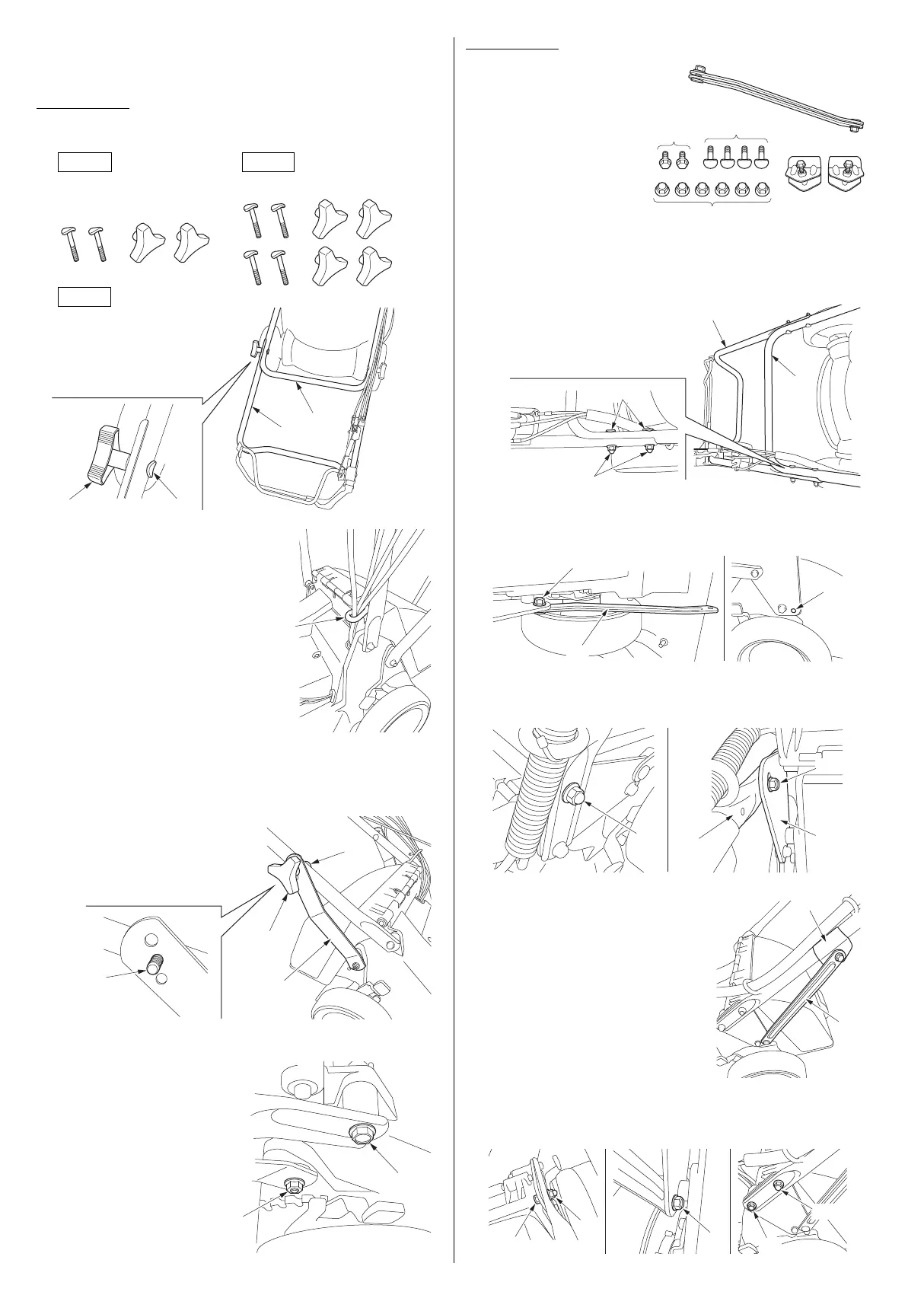

MONTAGE INITIAL
MÉTHODE D'ASSEMBLAGE DU GUIDON
Pour HRD536 :
1. Les pièces sont incluses dans le carton, mais sont séparées de
la machine.
2. Déplier le tube du guidon et
insérer les câbles dans le
guide-câbles [5].
3. Visser le boulon [6] et l'écrou [7] de chaque côté de la machine.
3 positions sont possibles sur le support du guidon [8]. Choisir
la position adaptée à la taille de l'utilisateur.
4. Visser fermement l'écrou
[9] et le boulon [10].
Pour HRH536 :
1. Les pièces sont incluses
dans le carton, mais sont
séparées de la machine.
[11] : 2 supports avec
2 boulons
[12] : 4 boulons
[13] : 2 boulons
[14] : 6 écrous
[15] : 2 colliers avec
2 boulons
2.
Assembler le guidon supérieur [16] et le guidon inférieur [17] en
installant 2 boulons [12] et 2 écrous [14] de chaque côté. Veiller à
faire passer les câbles sous la poignée inférieure, comme illustré.
3. Fixer le support [11] sur la machine (insérer la vis soudée dans
le trou [a]) avec l'écrou [b] installé sur le support. Visser à la
main de chaque côté.
4.
Serrer le boulon [13] avec l'écrou [14] pour connecter le tube du guidon
inférieur [17] et l'armature du guidon [18]. De chaque côté de la
machine. Serrer à la main seulement. Veiller à ne pas coincer le câble.
5. Après avoir retiré le boulon du collier
[15], placer ce dernier sur le tube du
guidon, comme illustré, de chaque
côté de la machine, fixer le support
[11] sur le collier [15] de chaque côté
de la machine à l'aide du boulon.
Pour régler la hauteur finale du
guidon en fonction de la taille de
l'utilisateur, modifier la position du
collier [15]. Le fixer fermement.
6. Fixer fermement le boulon [13] et l'écrou [14]. Fixer fermement
l'écrou [b] du support [11] et le boulon [19].
Répéter l'opération sur l'autre côté de la machine.
HXEH QXEH
2 boulons, 2 écrous. 4 boulons, 4 écrous.
[1]
[3][4]
[2]
QXEH
Assembler le guidon
supérieur [1] et le guidon
inférieur [2] à l'aide de
1 boulon [3] et de 1 écrou [4]
de chaque côté.
[5]
[6]
[6]
[7]
[8]
[9]
[10]
[11]
[13]
[12]
[15]
[14]
[14]
[12]
[16]
[17]
[a]
[b]
[11]
[14]
[17]
[13]
[18]
[11]
[15]
[14]
[14]
[19]
[b]
[13]
3RVF16220.book Page 4 Thursday, April 11, 2019 5:39 PM
