4 ES
CONFIGURACIÓN INICIAL

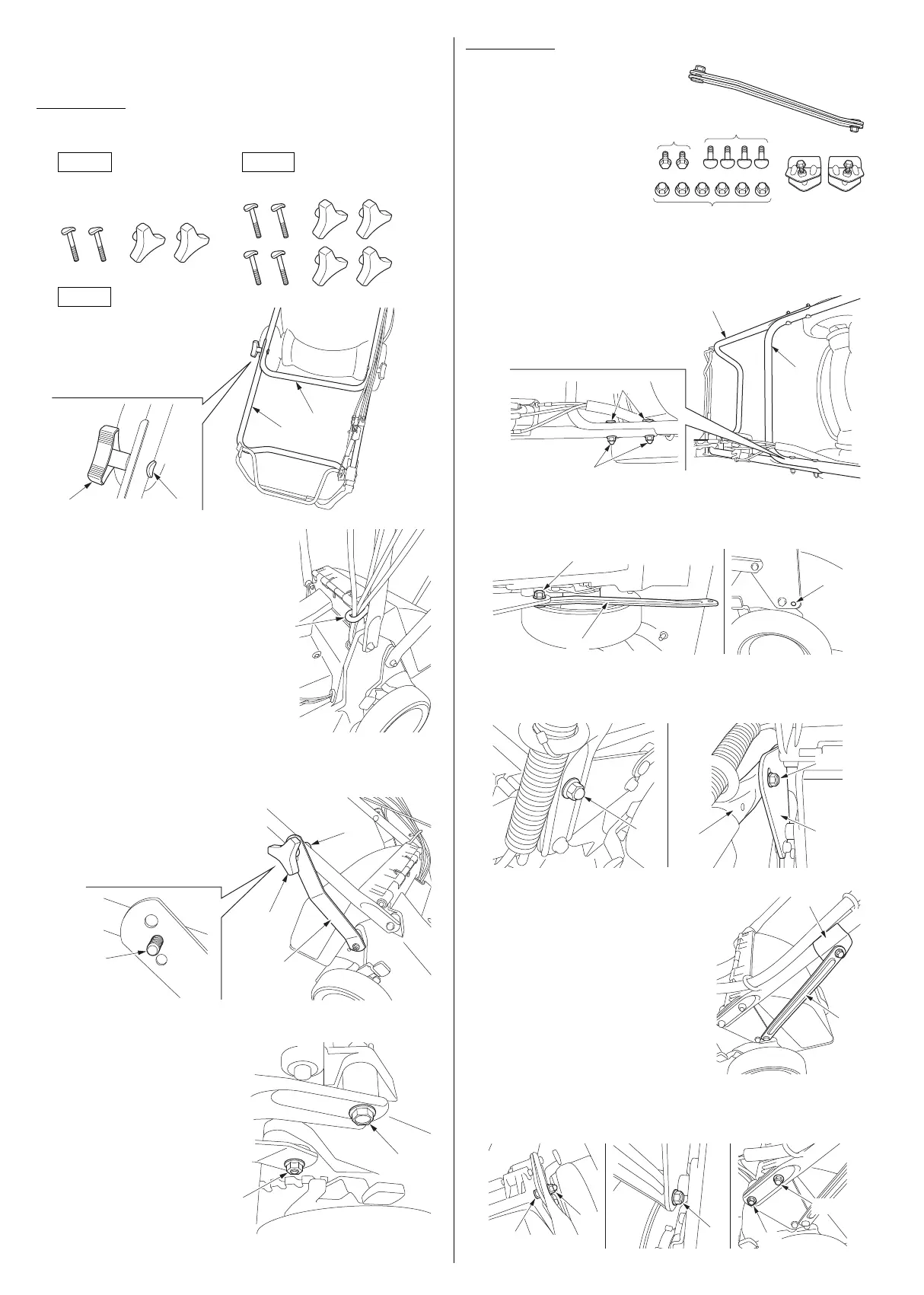

MÉTODO DE MONTAJE DEL MANILLAR
Para HRD536:
1. Las piezas están incluidas en la caja, pero separadas de la
máquina.
2. Despliegue el tubo del manillar e
inserte los cables en la guía del
cable [5].
3. Apriete el perno [6] y la tuerca [7] a
cada lado de la máquina. El manillar de soporte [8] tiene 3 posibles
posiciones. Seleccione la mejor en función de su estatura.
4. Apriete firmemente la
tuerca [9] y el perno [10].
Para HRH536:
1. Las piezas están incluidas
en la caja, pero separadas
de la máquina.
[11]: 2 soportes con 2 pernos
[12]: 4 pernos
[13]: 2 pernos
[14]: 6 tuercas
[15]: 2 collares con 2 pernos
2. Una entre sí el manillar superior [16] y el manillar inferior [17] con 2
pernos [12] y 2 tuercas [14] a cada lado. Procure pasar los cables por
debajo del manillar inferior, tal como se muestra en la ilustración.
3. Fije el soporte [11] en la máquina (inserte el tornillo soldado en el
orificio [a]) con la tuerca [b] instalada en el soporte. Apriétela
manualmente, a cada lado.
4. Apriete el perno [13] con la tuerca [14] para conectar el tubo del
manillar inferior [17] y el soporte del manillar [18]. A cada lado de la
máquina. Fije manualmente. Procure que el cable no quede atrapado.
5. Después de quitar el perno del collar
[15], colóquelo sobre el tubo del manillar
de la forma indicada en la ilustración a
cada lado de la máquina; una entre sí el
soporte [11] y el collar [15] a cada lado
de la máquina con el perno.
La posición del collar [15] influirá en
la altura final del manillar, en
función de su estatura. Sujételo
firmemente.
6. Sujete firmemente el perno [13] y la tuerca [14]. Sujete
firmemente la tuerca [b] del soporte [11] y el perno [19].
Repita la operación en el lado opuesto de la máquina.
HXEH QXEH
2 pernos, 2 tuercas. 4 pernos, 4 tuercas.
[1]
[3][4]
[2]
QXEH
Una entre sí el manillar
superior [1] y el manillar
inferior [2] con 1 perno [3] y
1 tuerca [4] a cada lado.
[5]
[6]
[6]
[7]
[8]
[9]
[10]
[11]
[13]
[12]
[15]
[14]
[14]
[12]
[16]
[17]
[a]
[b]
[11]
[14]
[17]
[13]
[18]
[11]
[15]
[14]
[14]
[19]
[b]
[13]
