Honda HRD536K4 - Configurazione Iniziale

4 IT
CONFIGURAZIONE INIZIALE

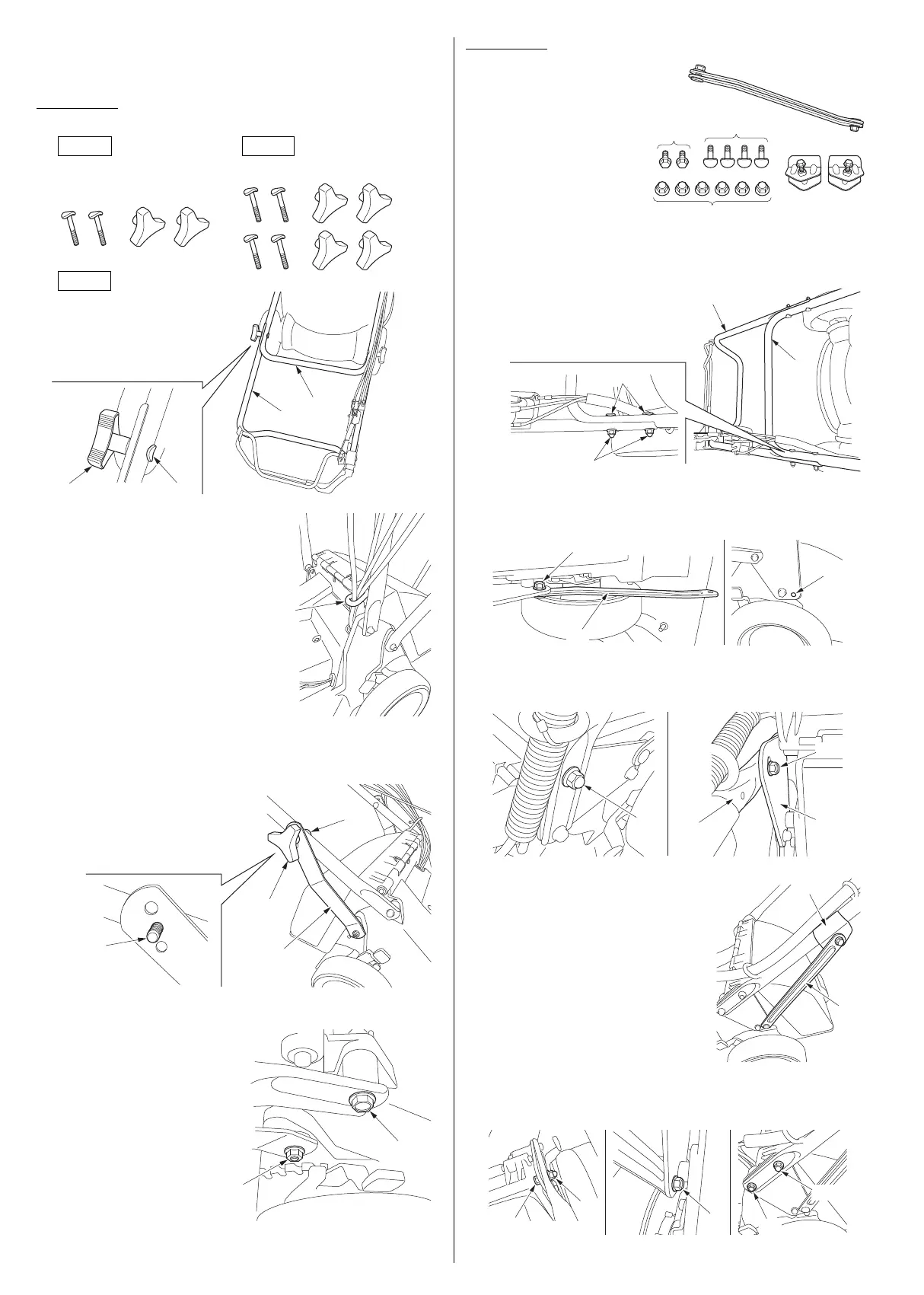

METODO DI MONTAGGIO DELL'IMPUGNATURA
Per HRD536:
1. I componenti sono compresi nella confezione ma separati dalla macchina.
2. Aprire il tubo dell'impugnatura e
inserire i cavi nella guida cavo [5].
3. Avvitare il bullone [6] e il dado [7] su ogni lato della macchina.
Sull'impugnatura di supporto sono possibili 3 posizioni [8].
Scegliere la migliore in base alla propria taglia.
4. Serrare a fondo il dado
[9] e il bullone [10].
Per HRH536:
1. I componenti sono
compresi nella confezione
ma separati dalla
macchina.
[11]: 2 supporti con 2 bulloni
[12]: 4 bulloni
[13]: 2 bulloni
[14]: 6 dadi
[15]: 2 colletti con 2 bulloni
2. Fissare insieme l'impugnatura superiore [16] e quella inferiore [17] con
2 bulloni [12] e 2 dadi [14] su ogni lato. Fare attenzione a far passare
il cavo sotto la parte inferiore dell'impugnatura come nell'illustrazione.
3. Fissare il supporto [11] sulla macchina (vite saldata inserita nel
foro [a]) con il dado [b] montato sul supporto. Avvitare solo
manualmente su ogni lato.
4. Avvitare il bullone [13] con il dado [14] per collegare il tubo dell'impugnatura
inferiore [17] e il sostegno dell'impugnatura [18]. Su ogni lato della macchina.
Fissare solo manualmente. Fare attenzione a non pizzicare il cavo.
5. Dopo aver tolto il bullone sul colletto
[15] posizionarlo sopra il tubo
dell'impugnatura su ogni lato della
macchina come mostrato
nell'illustrazione, fissare insieme il
supporto [11] e il colletto [15] su ogni
lato della macchina con il bullone.
La posizione del colletto [15]
influisce sull'altezza finale
dell'impugnatura in base alla
propria taglia. Avvitare saldamente.
6. Avvitare saldamente il bullone [13] e il dado [14]. Avvitare
saldamente il dado [b] del supporto [11] e il bullone [19].
Ripetere l'operazione sul lato opposto della macchina.
HXEH QXEH
2 bulloni, 2 dadi. 4 bulloni, 4 dadi.
[1]
[3][4]
[2]
QXEH
Fissare insieme
l'impugnatura superiore [1]
e quella inferiore [2] con 1
bullone [3] e 1 dado [4] su
ogni lato.
[5]
[6]
[6]
[7]
[8]
[9]
[10]
[11]
[13]
[12]
[15]
[14]
[14]
[12]
[16]
[17]
[a]
[b]
[11]
[14]
[17]
[13]
[18]
[11]
[15]
[14]
[14]
[19]
[b]
[13]
