3 DE

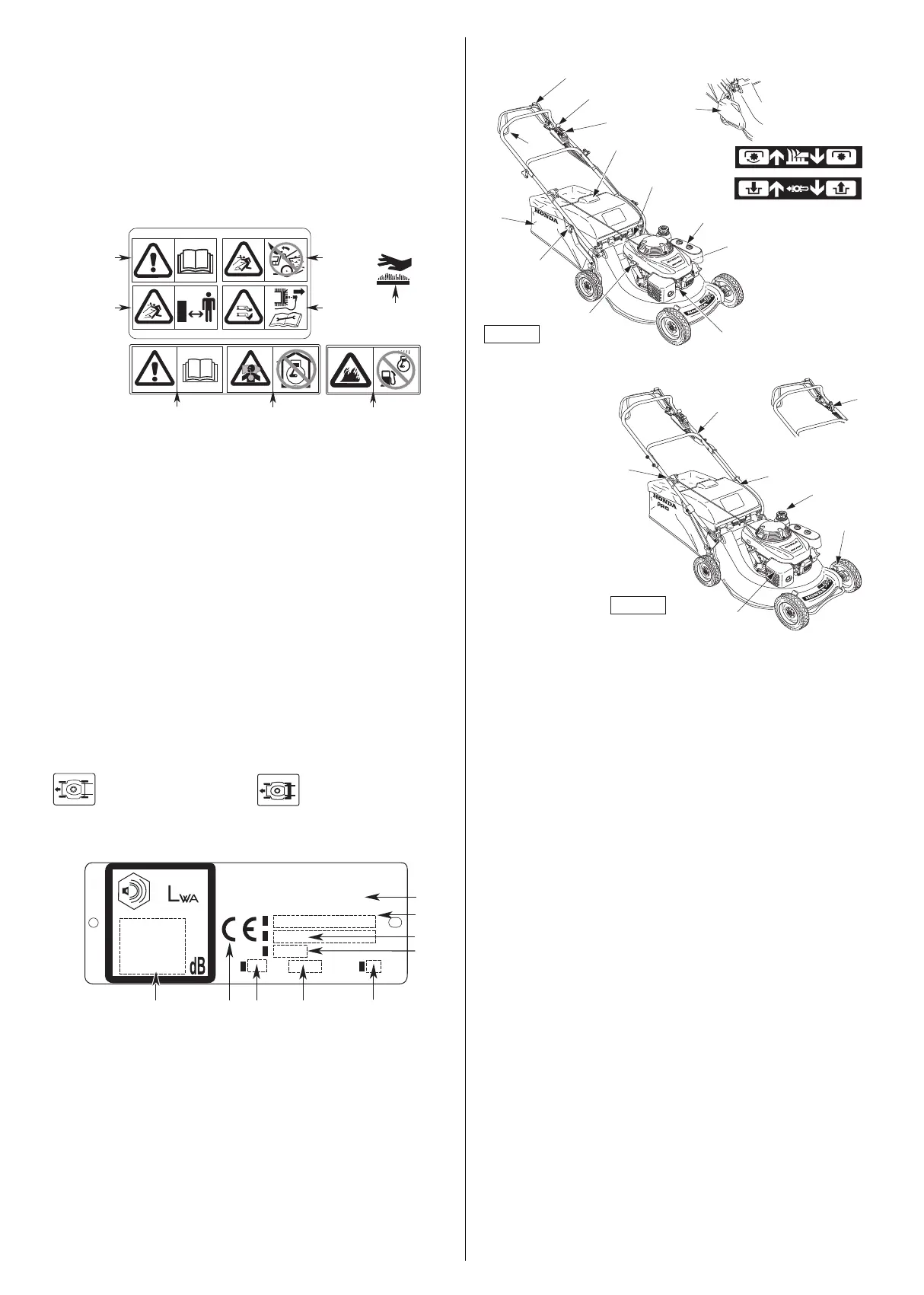

SICHERHEITSAUFKLEBER
Bitte seien Sie bei der Benutzung Ihres Rasenmähers vorsichtig.
Aus diesem Grund haben wir am Gerät Symbole angebracht, die
Sie die auf wichtigsten Vorsichtsmaßnahmen hinweisen. Die
Bedeutung der Symbole ist unten erklärt.
Diese Aufkleber sind als Teil des Rasenmähers zu betrachten.
Wenden Sie sich darum bitte zwecks Ersatz an Ihren Fachhändler,
sollte ein Schild verloren gehen oder unleserlich werden.
Wir raten Ihnen außerdem, die nachfolgenden
Sicherheitsanweisungen (siehe Seite 2) zu lesen.
ERKLÄRUNG DER IN DIESER
BEDIENUNGSANLEITUNG VERWENDETEN
SYMBOLE
Allradmodelle Modelle mit hinterer Rolle
GERÄTE-KENNZEICHNUNG
ALLGEMEINE BESCHREIBUNG
BEZEICHNUNG DER BAUTEILE
[1] WARNUNG: Lesen Sie vor dem Benutzen des Rasenmähers die
Bedienungsanleitung genau durch.
[2] Gefährdung von Personen. Bei Betrieb Dritte vom Gefahrenbereich
fernhalten.
[3] Verletzungsgefahr. Gefahr durch umlaufende Schneidwerkzeuge: Hände
und Füße von der Schneidwerkzeugabdeckung fernhalten. Entfernen Sie
den Zündkerzenstecker vor allen Wartungs - oder Reparatur arbeiten.
[4] Nicht ohne angebrachtem Auswurfdeckel bzw. Grasfangeinrichtung
verwenden.
[5] Der Schalldämpfer wird während des Betriebs sehr heiß und bleibt auch
nach dem Abstellen des Motors eine gewisse Zeit lang heiß.
[6] Im Abgas des Motors ist giftiges Kohlenmonoxid enthalten. Nicht in
geschlossenen Bereichen laufen lassen.
[7] Benzin ist sehr entzündlich. Vor dem Tanken den Motor abstellen.
[8] Schallpegel
[9] CE-Prüfzeichen
[10] Nennleistung in Kilowatt
[11] Motordrehzahl in min
-1
[12] Gewicht in Kilogramm (bei leeren Tanks)
[13] Herstellungsjahr
[14] Seriennummer
[15] Modell - Typenbezeichnung
[16] Name und Anschrift des Herstellers
[1]
[2]
[1] [6] [7]
[3]
[4]
[5]
Honda France Manufacturing S.A.S.
Rue des Châtaigniers - Pôle 45
45140 Ormes - France
[13]
[11]
kW kgmin
-1
[12]
[14]
[15]
[16]
[A]
[8]
[9] [10]
BAUTEILE FUNKTIONEN
[17] Fahrgeschwindigkeits-
Einstellhebel (*). . . . . . . . . . . . . . .
Dient zum Einstellen der
Fahrgeschwindigkeit vorwärts
[18] Gashebel. . . . . . . . . . . . . . . . . . . . Dient zum Verstellen der
Motordrehzahl
[19] Stellteil für das Schneidwerkzeug
(Rotostop Sicherheit) . . . . . . . . . .
Schaltet die Drehbewegung des
Schneidwerkzeugs ein und aus
[20] Fahrantriebshebel
[21] Einfüllstutzen für den Kraftstoff
[22] Luftfilter
[23] Zündkerzenstecker
[24] Schalldämpfer
[25] Öleinfüllstutzen mit Peilstab . . . . . Dient,zum Nachfüllen und Prüfen
des Ölstands
[26] Kraftstoffhahn . . . . . . . . . . . . . . . . Dient zum Öffnen und Schließen der
Kraftstoffzufuhr
[27] Griff des Seilzugstarters . . . . . . . . Handstarten des Motors
[28] Hebel zur Einstellung der
Schnitthöhe. . . . . . . . . . . . . . . . . .
Dient zum Einstellen der
gewünschten Schnitthöhe
[29] Grasfangeinrichtung . . . . . . . . . . . Dient zum Sammeln des Mähguts
[30] Griff der Grasfangeinrichtung . . . . Dient zum Abnehmen und Entleeren
der Grasfangeinrichtung
[31] Holm
[32] Betätigung der
Höheneinstellung (*) . . . . . . . . . .
Dient zum Anpassen der Holmhöhe
an die Größe des Benutzers
[33] Auswurfdeckel. . . . . . . . . . . . . . . . Verhindert, das vom
Schneidwerkzeug harte
Gegenstände herausgeschleudert
werden
[34] Hintere Rolle (*)
(*) Für die ausgestatteten Modelle
[19]
[20]
[18]
[17]
[34]
[19]
[30]
[23]
[24]
HRH536
HRD536
[28]
[21]
[33]
[17]
[27]
[31]
[26]
[25]
[32]
[29]
[22]
[20]
[A]
3RVF16220.book Page 3 Thursday, April 11, 2019 5:39 PM
