4 NL
MONTAGE VOOR
INGEBRUIKNAME

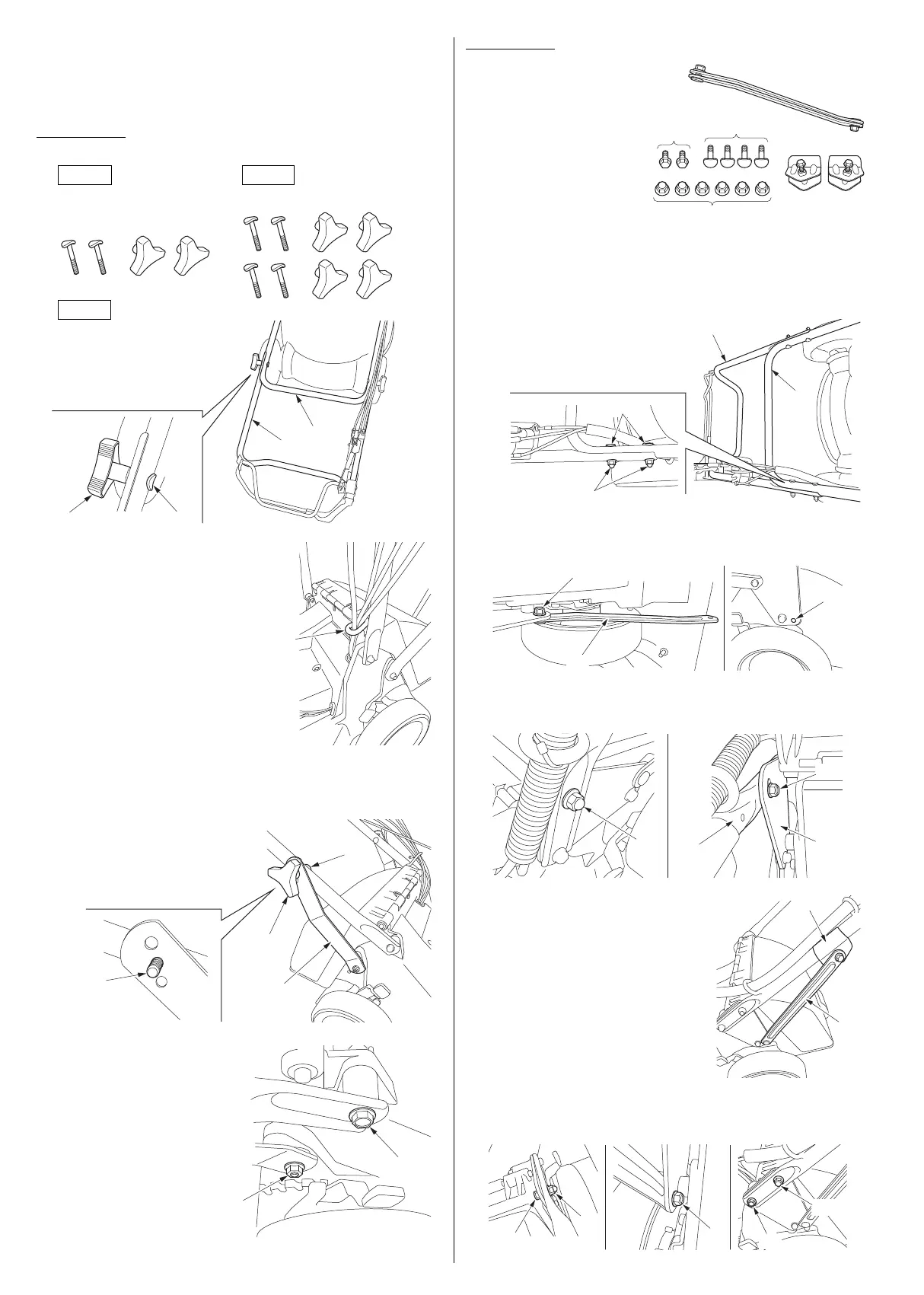

IN ELKAAR ZETTEN STUURBOOM
Voor HRD536:
1. Onderdelen worden in de verpakking los van de machine meegeleverd.
2. Klap de beugelpijp uit en geleid de
kabels door de kabelgeleider [5].
3. Schroef aan beide zijden van de machine bout [6] en moer [7]
vast. Steun [8] kan in 3 standen worden vastgezet. Kies de stand
die het best bij uw postuur past.
4. Draai moer [9] en bout
[10] stevig vast.
Voor HRH536:
1. Onderdelen worden in de
verpakking los van de
machine meegeleverd.
[11] : 2 steunen met 2
bouten
[12] : 4 bouten
[13] : 2 bouten
[14] : 6 moeren
[15] : 2 klemmen met 2
bouten
2. Bevestig de volgende onderdelen: Bovenste beugel [16] en
onderste beugel [17] met 2 bouten [12] en 2 moeren [14] aan
elke zijde. Let erop dat de kabels onder de onderste beugel door
worden geleid, zoals weergegeven in de afbeelding.
3. Bevestig steun [11] op de machine (steek lasbout door gat [a] ) en
draai deze in moer [b] aan de andere zijde van de steun. Draai de
bouten aan beide zijden van de machine handvast aan.
4. Draai bout [13] en moer [14] vast om de onderste beugelpijp [17] aan
schetsplaat [18] te bevestigen. Doe dit aan beide zijden van de machine.
Draai slechts handvast aan. Let erop dat de kabel niet wordt afgeklemd.
5. Schuif klem [15] na het verwijderen
van de bout over de beugelpijp, zoals
weergegeven in de afbeelding. Doe
dit aan beide zijden van de machine.
Bevestig daarna steun [11] en klem
[15] met de bout, eveneens aan beide
zijden van de machine.
Stel met de positie van klem [15] de
hoogte van de beugel af naargelang
uw postuur. Zet stevig vast.
6. Draai bout [13] en moer [14] stevig vast. Draai moer [b] van
steun [11] en bout [19] stevig vast.
Herhaal deze handeling aan de andere zijde van de machine.
HXEH QXEH
2 bouten, 2 moeren. 4 bouten, 4 moeren.
[1]
[3][4]
[2]
QXEH
Bevestig de volgende
onderdelen: Bovenste beugel
[1] en onderste beugel [2] met
1 bout [3] en 1 moer [4] aan
elke zijde.
[5]
[6]
[6]
[7]
[8]
[9]
[10]
[11]
[13]
[12]
[15]
[14]
[14]
[12]
[16]
[17]
[a]
[b]
[11]
[14]
[17]
[13]
[18]
[11]
[15]
[14]
[14]
[19]
[b]
[13]
