3 NL

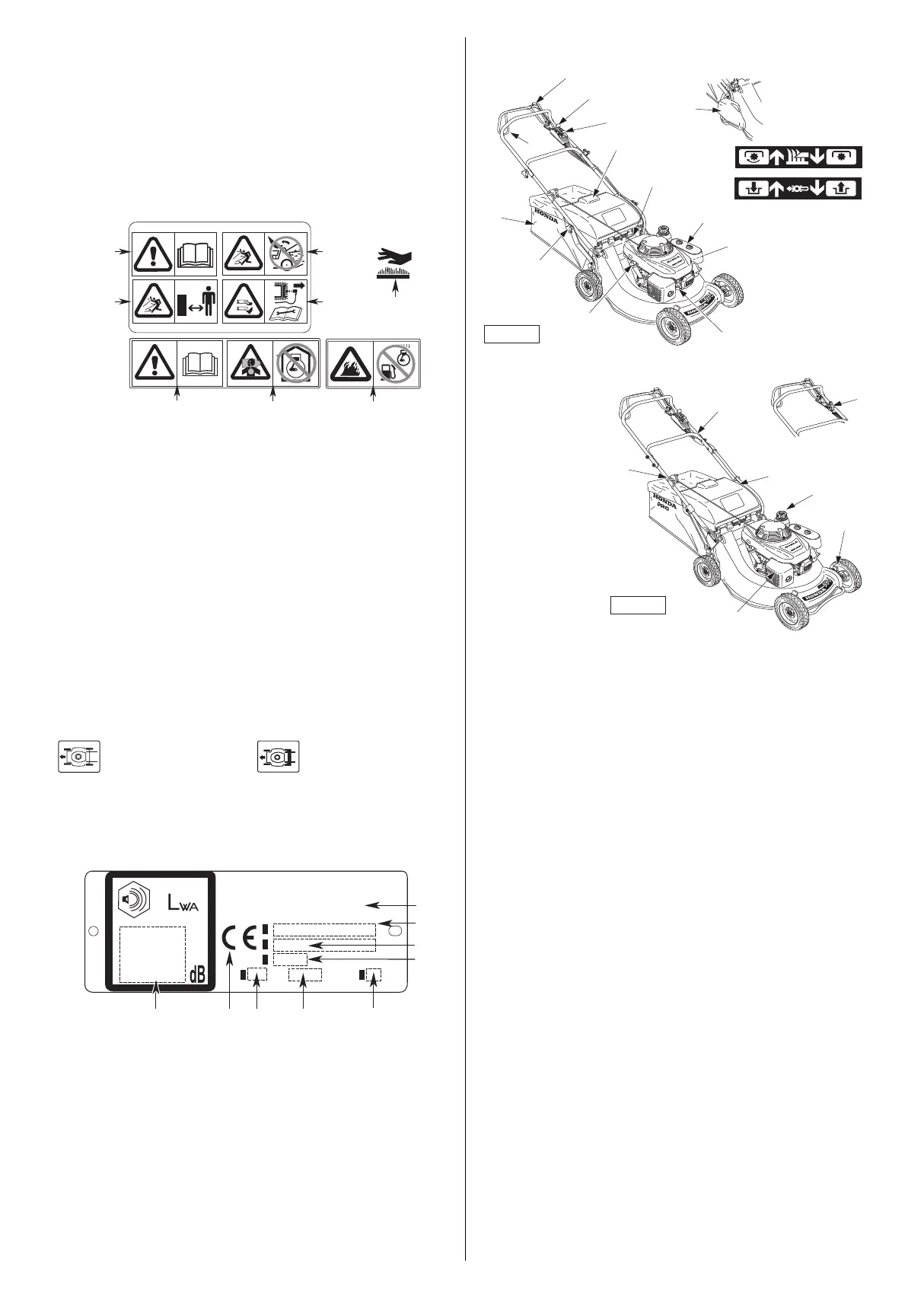

VEILIGHEIDSSTICKERS
Gebruik uw gazonmaaier met de nodige voorzichtigheid. Om u tot
voorzichtigheid te manen is uw maaier voorzien van een aantal
afbeeldingen welke u door middel van pictogrammen wijzen op de
belangrijkste gebruiksrisico's. Hun betekenis is hieronder
weergegeven.
Deze afbeeldingen zijn een deel van uw gazonmaaier. Laat stickers
die zijn losgeraakt of onleesbaar zijn geworden vervangen door uw
onderhoudsdealer.
Lees aandachtig de veiligheidsvoorschriften op (zie Blz 2).
BETEKENIS VAN DE SYMBOLEN IN DIT
HANDBOEKL
Modellen met 4 wielen Model met achterrol
IDENTIFICATIE VAN DE
MACHINE
OVERZICHT VAN DE MACHINE
BENAMING VAN DE ONDERDELEN
[1] WAARSCHUWING: Lees de gebruikershandleiding voor u deze maaier
gebruikt.
[2] Gevaar voor wegschietende voorwerpen. Houd averige personen uilde
buurt tijdens het gebruik van dezemaaier.
[3] Gevaar voor snijwonden. Sneldraaiend mes: Steek uw handof voet niet in
de maaikast. Neemde bougiekap van de bougie voor u onderhoud of
reparaties aan uw maaier uitvoert.
[4] Niet gebruiken uitwerpkoker je of grasopvangbak.
[5] De geluiddemper wordt tijdens het bedrijf zeer heet en blijft dat nog enige
tijd nadat de motor is uitgeschakeld.
[6] De uitlaatgassen van de motor bevatten giftig koolmonoxidegas. Laat
demotor niet draaien in een omsloten ruimte.
[7] Benzine is uiterst brandbaar en explosief. Zet de motor uit en laat
dezeafkoelen voordat u brandstof bijvult.
[8] Geluidsniveau
[9] EG-merkteken
[10] Nominaal vermogen in kW
[11] Motortoerental in min
-1
[12] Gewicht in kg (met lege tanks)
[13] Productiejaar
[14] Serienummer
[15] Model - Type
[16] Naam en adres van de fabrikant
[1]
[2]
[1] [6] [7]
[3]
[4]
[5]
Honda France Manufacturing S.A.S.
Rue des Châtaigniers - Pôle 45
45140 Ormes - France
[13]
[11]
kW kgmin
-1
[12]
[14]
[15]
[16]
[A]
[8]
[9] [10]
ONDERDELEN FUNCTIE
[17] Schakelhendel(*). . . . . . . . . . . . . . Instellen van maaisnelheid
[18] Gashendel. . . . . . . . . . . . . . . . . . . Toerental regelen
[19] Koppelingshefboom van het mes
(Rotostop beveiliging) . . . . . . . . . . Mes in- en uitschakelen
[20] Aandrijvingskoppelingshefboom
[21] Dop benzinetank
[22] Luchtfilter
[23] Bougiekap
[24] Uitlaat
[25] Vuldop/oliepeilstok . . . . . . . . . . . . Olie verversen/oliepeil kontroleren
Tevens voor het aftappen van
motorolie
[26] Benzinekraan . . . . . . . . . . . . . . . . Opent en sluit de benzinetoevoer af
[27] Handgreep starterkoord . . . . . . . . Motor starten
[28] Maaihoogtehendel . . . . . . . . . . . . Maaihoogte verstellen
[29] Grasvangzak Gemaaid gras verzamelen
[30] Handvat grasvangzak . . . . . . . . . . Afnemen en legen van de
grasvangzak
[31] Stuurboom
[32] Systeem voor het afstellen van de
hoogte van de stuurboom (*) . . . . Stuurboom lengte verstellen
[33] Uitwerpkap . . . . . . . . . . . . . . . . . . Bescherming tegen uitgeworpen
voorwerpen
[34] Achterrol (*)
(*) Indien van toepassing
[19]
[20]
[18]
[17]
[34]
[19]
[30]
[23]
[24]
HRH536
HRD536
[28]
[21]
[33]
[17]
[27]
[31]
[26]
[25]
[32]
[29]
[22]
[20]
[A]
