Löschmittel-Ansteuereinrichtung 8010 - Serie 2
26 FB 798352 / 11.07
6.1.1 Kabeleinführungen / Anschluss
Die Netzanschlussleitung und Signalleitung der Löschmittel-Ansteuereinrichtung 8010 sollten unter Putz in das
Gehäuse eingeführt werden. Beachten Sie hierbei, dass nur die werkseitig vorgesehenen Kabeldurchführungen
verwendet werden.
NPEL1/U
230V~
1
2

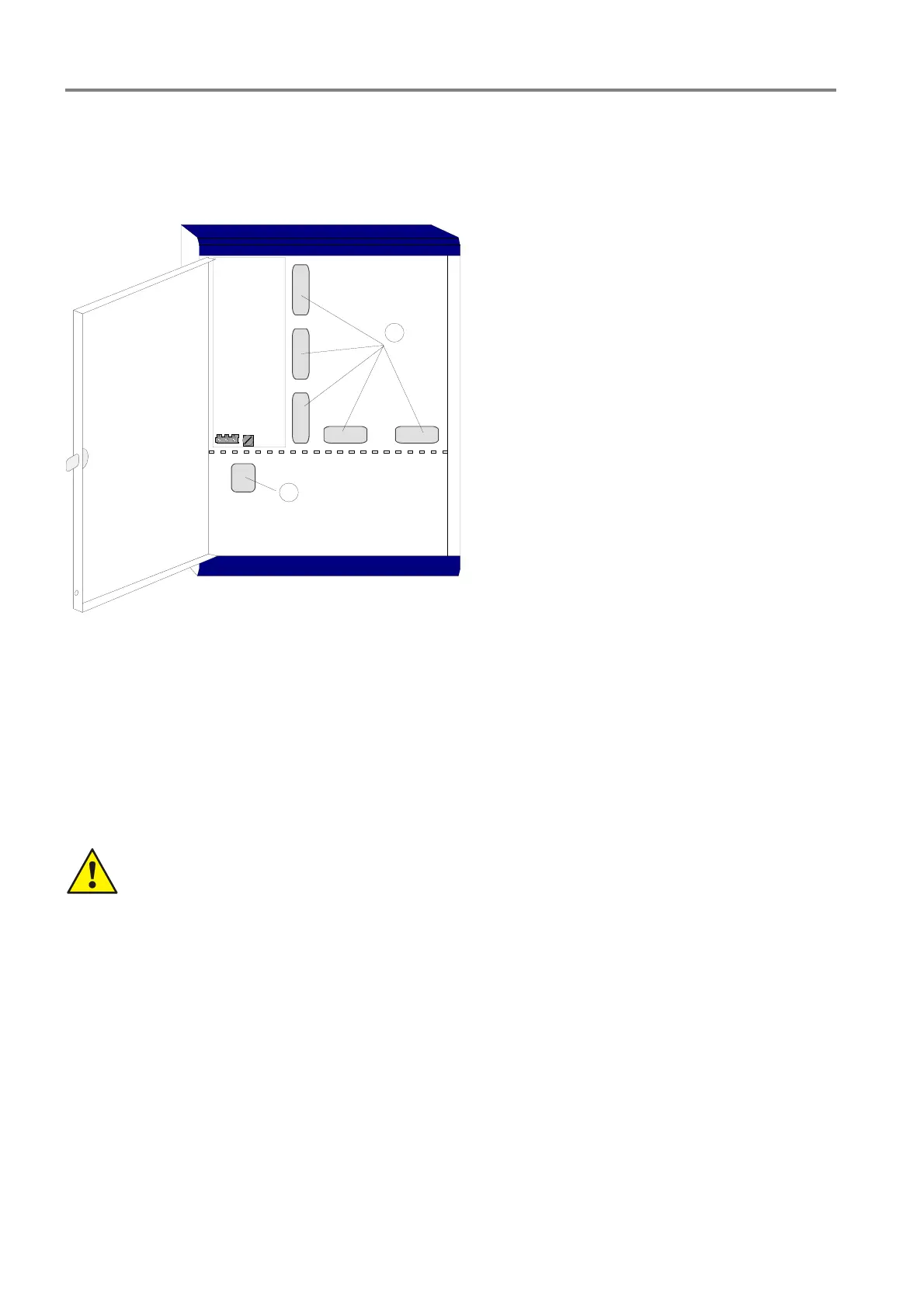

Abb. 20: Kabeleinführungen
c Kabeleinführung für die Signalleitungen.
d Kabeleinführung nur für die 230V AC
Netzanschlussleitung.
1. Führen Sie die 230V-Netzanschlussleitung (unter Putz) durch die dafür vorgesehene Kabeldurchführung
d
der Rückwand (siehe Abbildung) und befestigen Sie diese mit geeignetem Befestigungsmaterial, wie z.B.
Kabelbindern aus Kunststoff.
2. Beachten Sie beim Anschluss der Netzanschluss- und Signalleitungen, dass die Rückwand umlaufend frei
bleibt und die Gehäusetür geschlossen werden kann.
3. Die anderen Kabeleinführungen
c sind nur für Signalleitungen zu verwenden.
Gefahr – Elektrischer Schlag
Das Gerät darf nur mit geschlossenem Gehäuse betrieben werden. Bei einem offenen Gehäuse,
manipulierten Gehäuseöffnungen oder fehlenden ist der Betrieb nicht zulässig.
Kurzschlussgefahr
Alle angeschlossenen Spannungs- und Signalleitungen sind mit geeignetem
Befestigungsmaterial, wie z.B. Kabelbindern aus Kunststoff, gegen Verlagerung zu sichern.
Hierbei ist unbedingt darauf zu achten, dass die Netzanschlussleitung nicht durch Verlagerung
die Signalleitungen (SELV) berühren kann. Arbeiten an der Löschmittel-Ansteuereinrichtung
sind nur im spannungsfreien Zustand (Netz- und Notstromversorgung) zulässig.
