Montage-Anschluss-Anleitung Leserserie "luminAXS"
12

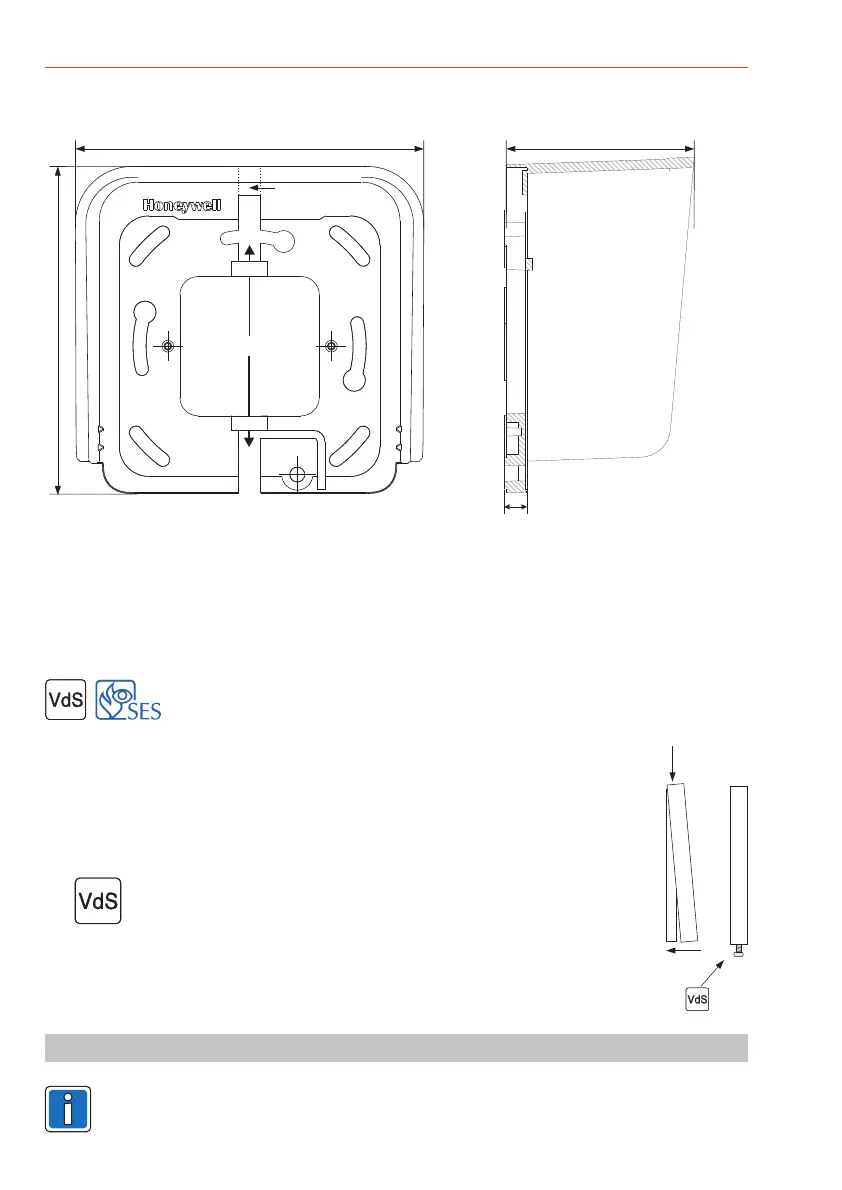

5.4 Montage mit Sicht- und Wetterschutz
Der luminAXS Sichtschutz (Art.-Nr. 027965) bzw. luminAXS Sichtschutz (Art.-Nr. 027965.10 für VdS-
Anwendungen und SES-gemäßen Betrieb) ist für uP- und aP-Kabeleinführung geeignet.
Die Montage ist identisch zur Montage mit der Montageplatte.
Beachten Sie, dass der Sicht- und Wetterschutz nicht gedreht werden kann. Eine aP-Kabeleinführung
ist daher nur von unten oder oben möglich.
Für eine seitliche Kabeleinführung ist es deshalb erforderlich, die Abstandsplatte unter dem luminAXS
Sichtschutz anzubringen.
5.5 Leser befestigen und verplomben
Leser von oben in den Leserboden einhängen
unten zuklappen
mit den beiden beigefügten Schrauben unten verschließen.
Funktionsprüfung durchführen.
Kunststoff-Plomben eindrücken und fettfrei reinigen.
Anschließend Plomben mit VdS- Aufklebern abdecken.
Nach Einbringen der Kunststoffplomben kann das Gehäuse ohne
Zerstörung der Plomben nicht mehr geöffnet werden.
95,0 (95,9)
89,2 (89,6)
aP-Kabeleinführungen
bei Bedarf
ausbrechen
Maße 027965 (027965.10)
50,0 (62)
6
.6 Anschlussplan
Speziell für Prüf- und Vormontageaufbauten sind am Kabel des Lesers werkseitig Stecker
angebracht. Für die endgültige Installation müssen sie in der Regel abgeschnitten werden.
Der Anschluss im spannungslosen Zustand erfolgen! Zerstörungsgefahr!muss
Bei Betrieb der Leser mit 16 Tasten beachten: Montage mit luminAXS Sichtschutz
(Art.-Nr. 027965.10) erforderlich - bei VdS gemäßen Betrieb und SES gemäßen
Betrieb (Anforderung CHD.03 - Identifikation, 2.1.2 Eingabeeinrichtungen).
