3. Bedien- und Anzeigeelemente

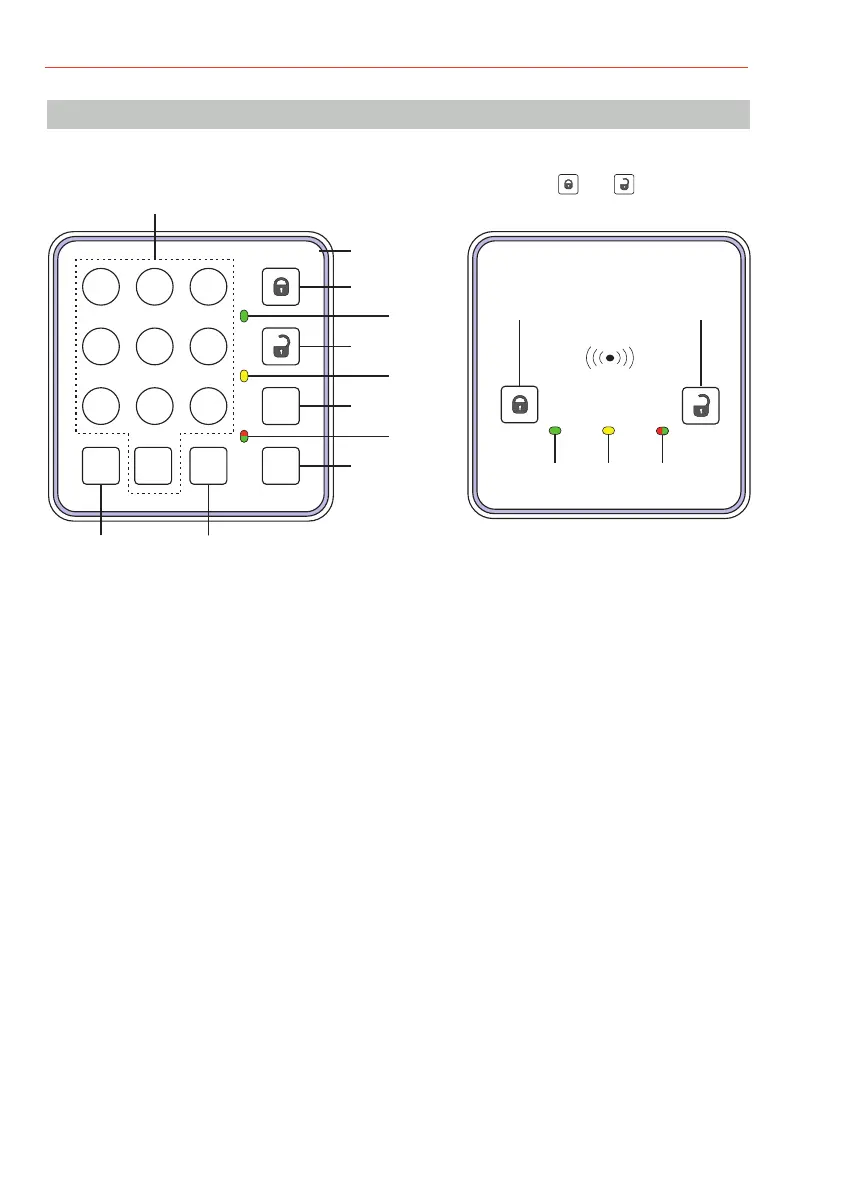

3.1 Tastatur und LED-Anzeige
Unscharf-
schalten
Eingabe bestätigen
OK
Eingabe löschen
abbrechen
Information
Numerische Tastatur zur PIN-Eingabe
(PIN = Persönliche Identifikations-Nummer)
Scharf-
schalten
Funktions-
taste
Leuchtring
LED gelb
DUO LED
rot/grün
Die LEDs des Lesers werden im Normalbetrieb grundsätzlich von der AWE/Zentrale angesteuert.
Abhängig von der eingesetzten AWE/Zentrale ist die Funktion festgelegt oder kann über die
Programmierung definiert werden.
Sonderfall MIFARE DESFire EV1/EV2-Leser:
Nach Anlegen der Betriebsspannung blinken die LEDs grün, gelb und rot gleichzeitig 5 Sek. lang
im 2 Hz-Takt. In diesem Fall ist die Schnittstelle im -Mode programmiert.Clock/Data
Sonderfall Systemstörung: Die DUO LED blinkt abwechselnd rot/grün.
Bei dieser Anzeige liegt eine Systemstörung vor. In diesem Fall wenden Sie sich bitte an unsere
Anwendungstechnik.
LED grün
Unscharfschalten
Scharfschalten
LED grün LED gelb DUO LED
rot/grün
Bei Lesern ohne Tastatur ist die Anordnung
der LEDs identisch.
Kursiv geschriebene Funktionen nur in Verbindung mit EMA.
Tasten und bei ZKA:
scharf-/unscharfschalten einer EMA über ZKA
