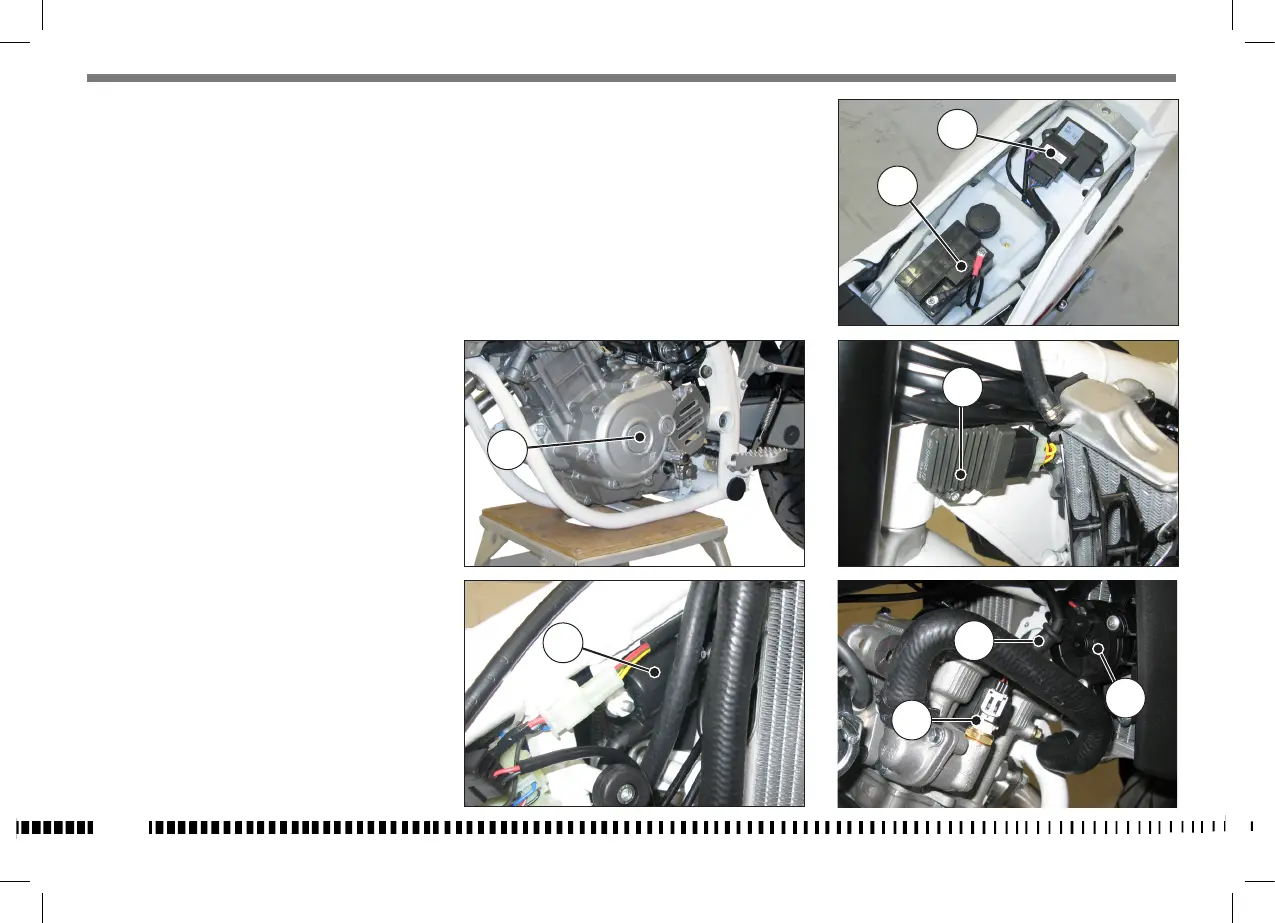

ANORDNUNG DER ELEKTRISCHEN BAUTEILE
Die Zündanlage besteht aus folgenden Bauteilen:
- Lichtmaschine (1) im Deckel der linken Gehäusehälf-
te.
- Elektronische Zündspule (2) unter dem Kraftstofftank.
- Steuerelektronik (3) unter der Sitzbank.
- Spannungsregler (4) auf der linken Rahmenseite in
der Nähe des Lenkrohrs.
- Zündkerze (5) rechts am Zylinderkopf.
- Anlassermotor 12V – 700W (6) hinter dem Motorzylin-
der.
- Elektrisches Anlasser-Fernrelais (7) mit entsprechenden
Sicherungen auf der rechten Seite des Heckrahmens.
Die elektrische Anlage besteht aus folgenden Bauteilen:
- Batterie 12V-14Ah (8) unter der Sitzbank.
- Blinkgeber (9) auf der linken Seite des Heckrahmens.
- Relais auf der linken Seite des Heckrahmens.
- Kühlgebläserelais (10).
- Relais (10A) Hupe, Blinker, Bremslicht, Abblendlicht,
Fernlicht.
- Kühlgebläse (11).
- Sicherung (12) auf der Abnehmer-Halteplatte auf der
linken Seite des Heckrahmens.
30A-Sicherung - Absicherung Kühlgebläse.
- Luft-Temperatursensor (13) im Filtergehäuse unter
dem Anlasser-Fernrelais.
- Sensor (14) Kühlflüssigkeitstemperatur.
- Scheinwerfer (15) mit Zweifaden-Halogenlampe 12V-
60/55W und Standlichtlampe 12V-5W.
- Rücklicht (16) mit Bremslichtlampe 12V-21W, Rücklicht-
lampe 12V-5W.
- Blinker (17) 12V-10W.
- Heizvorrichtung (18) links am Vergaser.
- Hupe (19) auf der Vorderseite rechts in der Nähe vom
Kühler.
