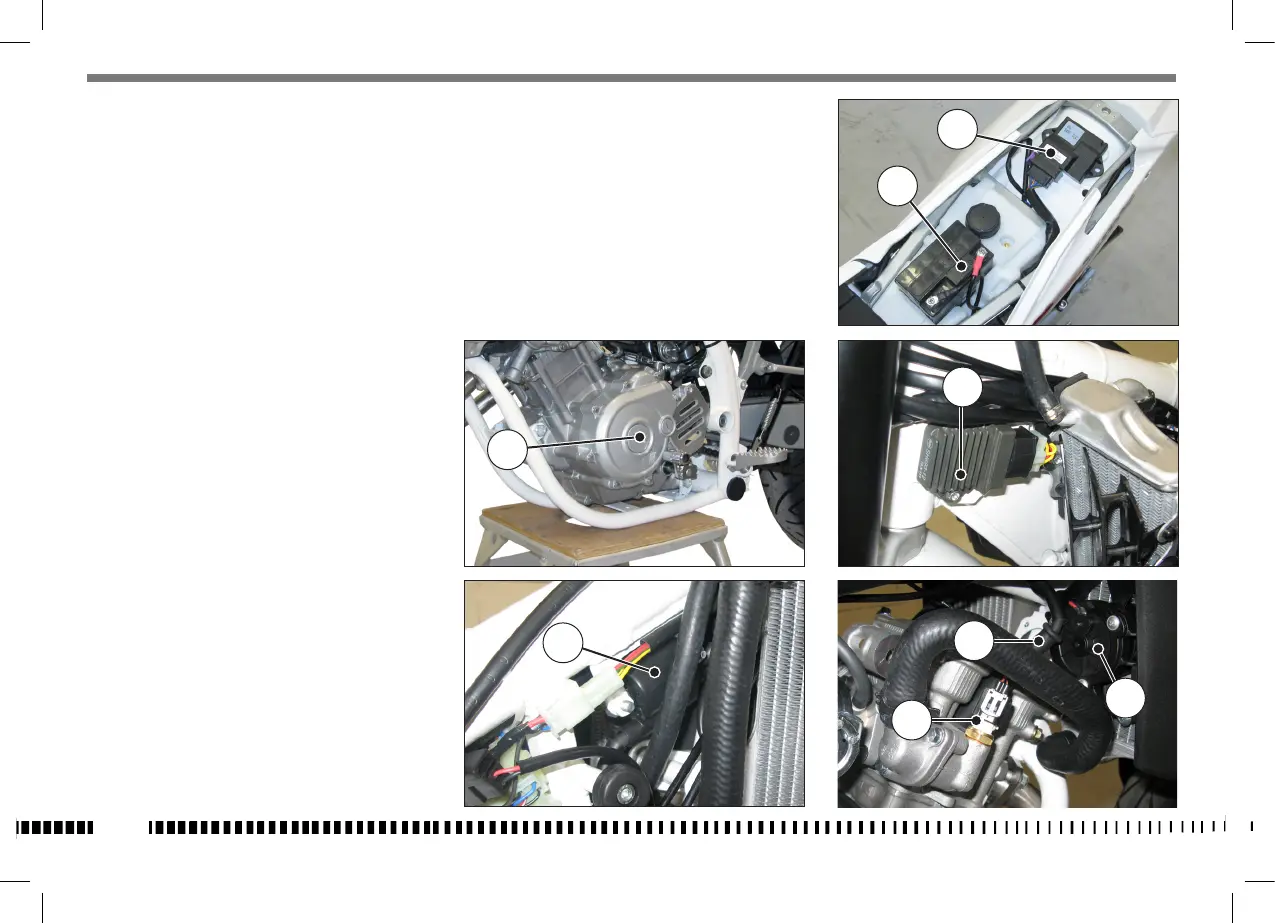

UBICACIÓN COMPONENTES ELÉCTRICOS
El sistema de encendido está integrado por los siguientes
elementos:
- Generador (1) dentro de la tapa del semicárter izquier-
do;
- Bobina electrónica (2) debajo del depósito de carbu-
rante;
- Centralita electrónica (3) debajo del asiento;
- Regulador de tensión (4) en el lado izquierdo del cha-
sis cerca del eje de la dirección.
- Bujía de encendido (5) a la derecha de la culata cilin-
dro;
- Motor de arranque 12V-700W (6) detrás del cilindro
del motor;
- Telerruptor de arranque eléctrico (7) con los correspon-
dientes fusibles colocado en el lado derecho del chasis
trasero;
El sistema eléctrico está integrado por los siguientes ele-
mentos:
- Batería 12V-14Ah (8) debajo del asiento;
- Dispositivo intermitentes (9) colocado en el lado iz-
quierdo del chasis trasero;
- Relés colocados en el lado izquierdo del chasis trasero;
- Relé (10) del ventilador eléctrico;
- Relé (10B) de avisador acústico, intermitentes, luces
de stop, luces de cruce, luces de carretera;
- Ventilador eléctrico (11);
- Fusible (12) colocado en la placa porta-aplicaciones
lado izquierdo chasis trasero;
Fusible 30A - protección electroventilador.
- Sensor temperatura aire (13) colocado en el interior de
la caja filtro debajo del telerruptor de arranque.
- Sensor (14) temperatura de refrigerante;
- Proyector (15) con bombilla halógena biluz de 12V-
60/55W y bombilla de luces de posición de 12V-5W;
- Luz trasera (16) con lámpara de señalización de parada
de 12V-21W lámpara luz de posición 12V-5W;
- Intermitentes (17) de 12V-10W;
- Recalentador (18) colocado en el lado izquierdo del
carburador.
- Avisador acústico (19) colocado en el lado delantero
derecho cerca del radiador.
