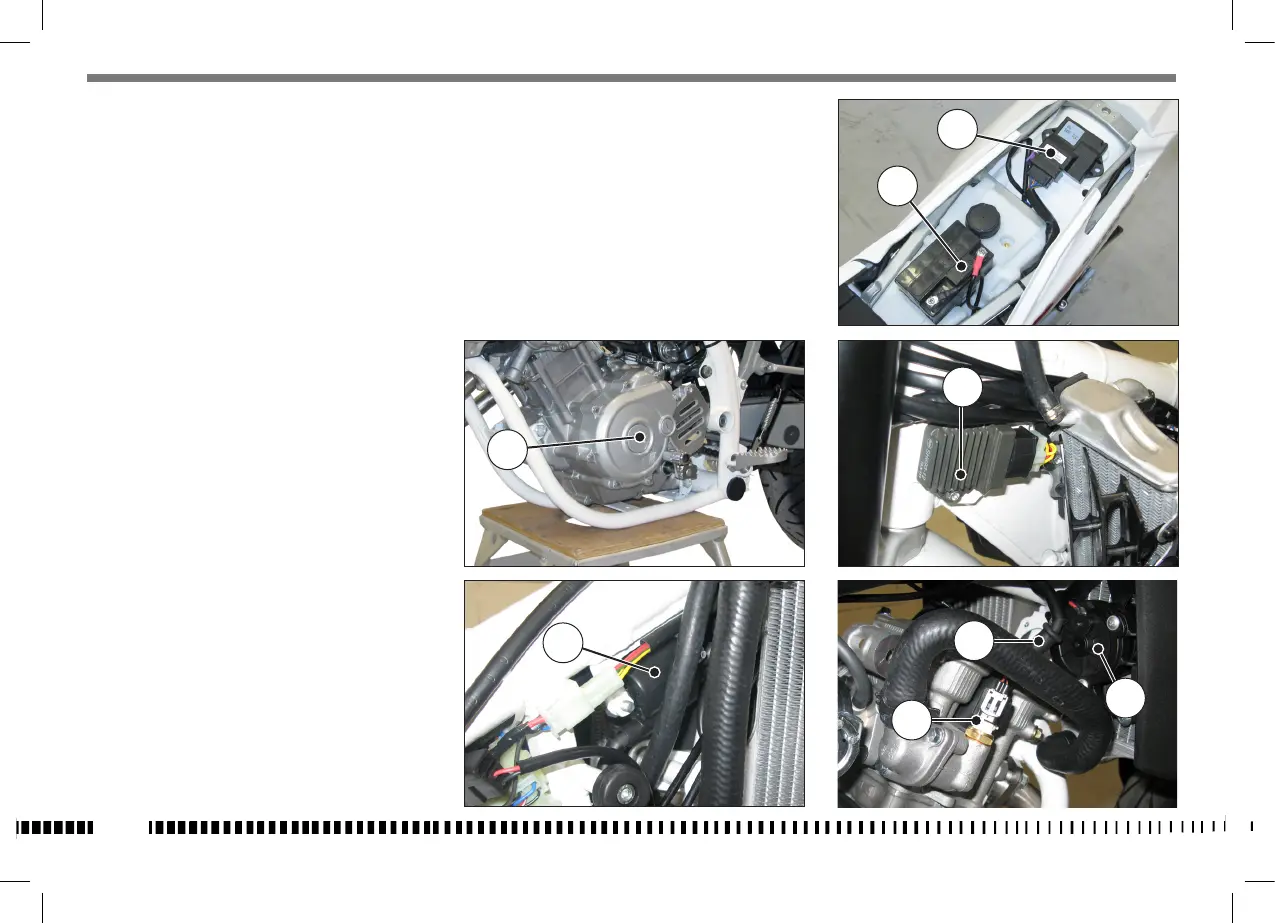

UBICAZIONE COMPONENTI ELETTRICI
L’impianto di accensione è composto dai seguenti ele-
menti:
- Generatore (1) all’interno del coperchio del semicarter
sinistro;
- Bobina elettronica (2) sotto il serbatoio carburante;
- Centralina elettronica (3) sotto la sella;
- Regolatore di tensione (4) sul lato sinistro del telaio
vicino al canotto di sterzo.
- Candela accensione (5) sulla destra della testa cilin-
dro;
- Motorino di avviamento da 12V- 700W (6) dietro al
cilindro motore;
- Teleruttore avviamento elettrico (7) con relativi fusibili
posto sul lato destro del telaietto posteriore;
L’impianto elettrico è composto dai seguenti elementi:
- Batteria 12V-14Ah (8) sotto la sella;
- Dispositivo intermittenza lampeggiatori (9) posto sul
lato sinistro del telaietto posteriore;
- Rele posti sul lato sinistro del telaietto posteriore;
- Relè (10) elettroventola;
- Relè (10A) avvisatore acustico, indicatori di direzio-
ne, luci stop, luci anabbaglianti, luci abbaglianti;
- Elettroventola (11);
- Fusibile (12) posto sulla piastra portautenze lato sini-
stro telaietto;
Fusibile 30A - protezione elettroventola.
- Sensore tempertura aria (13) posto all'interno della
scatola filtro sotto il teleruttore di avviamento.
- Sensore (14) temperatura refrigerante;
- Proiettore (15) con lampada alogena biluce da 12V-
60/55W e lampada luce di posizione da 12V-5W;
- Fanale posteriore (16) con lampada segnalazione arresto
da 12V-21W lampada luce di posizione 12V-5W;
- Indicatori di direzione (17) da 12V-10W;
- Riscaldatore (18) posto sul lato sinistro del carburato-
re.
- Avvisatore acustico (19) posto sul lato anteriore destro
vicino al radiatore.
