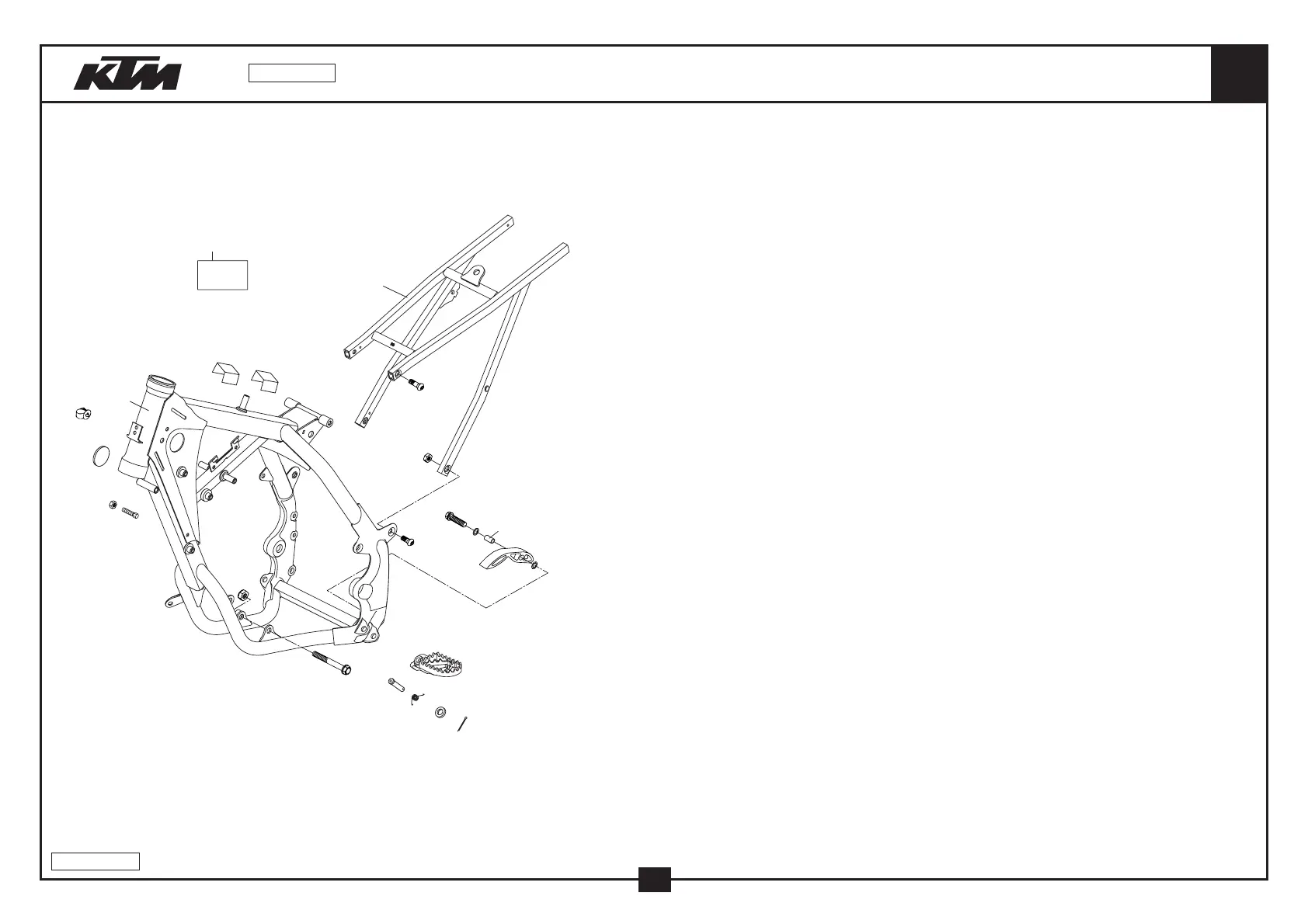

RAHMEN, AUSLEGER

FRAME, SUB FRAME 105

04-470.03.0

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 470.03.001.000 RAHMEN 85 SX „W3“ 03 FRAME 85 SX 2003 1

2 470.03.002.044 AUSLEGER 85 SX (B3) 03 SUB FRAME 85 SX (B3) 03 1

4 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 2

13 470.03.013.000 MOTORTRAGSCHRAUBE 85 SX ENGINE BRACKET SCREW 85 SX 2

14 543.10.086.100 SS.MUTTER M10 CU SW=14 SELF LOCKING NUT M10 CU WS=14 2

34 581.11.076.000 KABELHALTER KHS NR. 150-47610 CABLE SUPPORT KHS NR.150-47610 2

36 0934 080003 SK.MUTTER DIN 934 M8 HEXAGON NUT DIN0934-M 8 4

37 590.01.037.000 ANSCHLAGSCHRAUBE M8X26 SW=10 SPECIAL SCREW M8X26 WS=10 2

40 590.03.040.050 FUSSRASTE LI. EXC SILBER 2000 FOOT PED L/S EXC SILVER 2000 1

40 590.03.041.050 FUSSRASTE RE. EXC SILBER 2000 FOOT PED R/S EXC SILVER 2000 1

41 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 2

42 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 2

43 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2

44 548.03.044.000 BOLZEN FÜR FUSSRASTE 03 BOLT FOR FOOT PED 03 2

51 546.10.052.000 KETTENRADSCHR. M8X20 ISK SW=6 SPROCKET SCREW-AH M8X20 WS=6 2

52 545.10.052.100 KETTENRADSCHR. M8X26 ISK SW=6 SPROCKET SCREW-AH M8X26 WS=6 2

53 511.03.053.051 BÜCHSE 8,2X10X20 BUSHING 8,2X10X20 1

54 587.11.054.050 METAMOLL F. BATTERIEHALTEBÜGEL METAMOLL FOR BATTERY BRACKET 2

67 511.03.053.000 KETTENGLEITSTÜCK UNTEN ‘97 CHAIN SLIDING PIECE BELOW ‘97 1

68 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 2

70 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

04-475.03.0

2004
