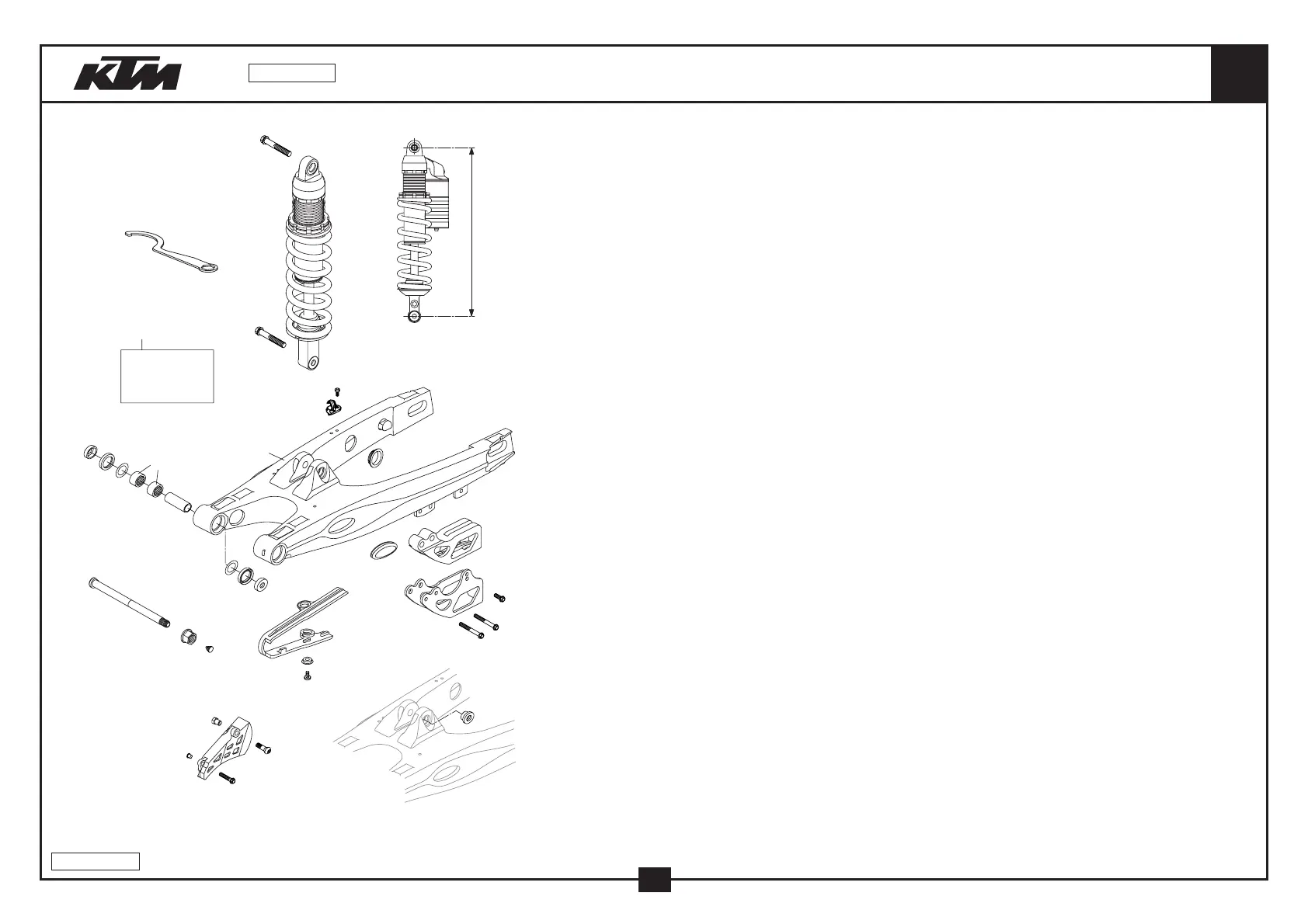

SCHWINGARM, FEDERBEIN

SWINGARM, SHOCK ABSORBER 105

L = 401 MM

04-470.04.0

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 1518.Y706 MONOSHOCK 4618 PDS 85 SX 04 MONOSHOCK 4618 PDS 85 SX 04 1

3 0015 120556 SK.BUNDSCHRAUBE M12X55 SW=13 HH COLLAR SCREW M12X55 WS=13 2

5 5018.0105 GEWINDEBÜCHSE M12 PDS THREADED BUSH M12 PDS 1

15 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19 1

16 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 1

24 460.12.024.000 HAKENSCHLÜSSEL FÜR FEDERBEIN HOOK WRENCH FOR SHOCK ABSORBER 1

30 470.04.030.144 SCHWINGE 85SX KPL. 2004 SWINGARM 85SX CPL. 2004 1

31 590.04.031.000 NADELHÜLSE HK2012V NEEDLE BUSH HK2012V 4

32 502.03.081.700 LAGERHÜLSE 15X20X38,75 BUSHING SLEEVE 15X20X38,75 2

33 546.03.036.000 ANLAUFSCHEIBE 22,2X31,7X1 STOP DISK 22,2X31,7X1 2

34 0760 253270 WELLENDICHTRING 25X32X7 SHAFT SEAL RING 25X32X7 4

35 546.03.090.000 TASSE FÜR WELLENDICHTR.15X25X9 BUCKET F.SHAFTSEALRING 15X25X9 4

37 470.04.037.000 SCHWINGARMBOLZEN 85 SX 2003 SWINGARM BOLT 85 SX 2003 1

41 584.04.041.000 VERSCHLUSSKAPPE SCHWINGE SM 03 CLOSING COVER SWINGARM SM 03 2

42 584.04.041.100 VERSCHLUSSKAPPE RUND 03 CLOSING COVER ROUND 03 4

59 545.10.052.100 KETTENRADSCHR. M8X26 ISK SW=6 SPROCKET SCREW-AH M8X26 WS=6 1

60 470.30.060.051 GEWINDEBÜCHSE FÜR KETTENSCHUTZ THREADED BUSH FOR CHAIN GUARD 1

61 470.07.061.000 KETTENRITZELABDECKUNG 03 CHAIN GUARD 85 SX 2003 1

62 583.14.060.050 DISTANZBÜCHSE F.TACHOHALTERUNG SPACER BUSH. F. SPEEDOMET.BRA. 1

65 722.10.079.000 STÜTZSCHALE BUCKET 2

66 584.04.066.000 KETTENGLEITSCHUTZ SM 03 CHAIN SLIDING GUARD SM 03 1

69 546.07.066.100 KETTENFÜHRUNG HINTEN ‘94 CHAIN GUIDE REAR ‘94 1

70 546.07.070.144 HALTEBLECH KPL. RETAINING PLATE CPL. 1

71 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1

72 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1

73 0015 060503 SK.BUNDSCHRAUBE M 6X50 SW=8 HH COLLAR SCREW M 6X50 WS=8 2

76 546.11.076.100 HALTESCHELLE FÜR BREMSSCHL.’96 RETAIN.CLAMP FOR BRAKE HOSE’96 2

77 0009 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 4

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

04-475.04.0

2004
