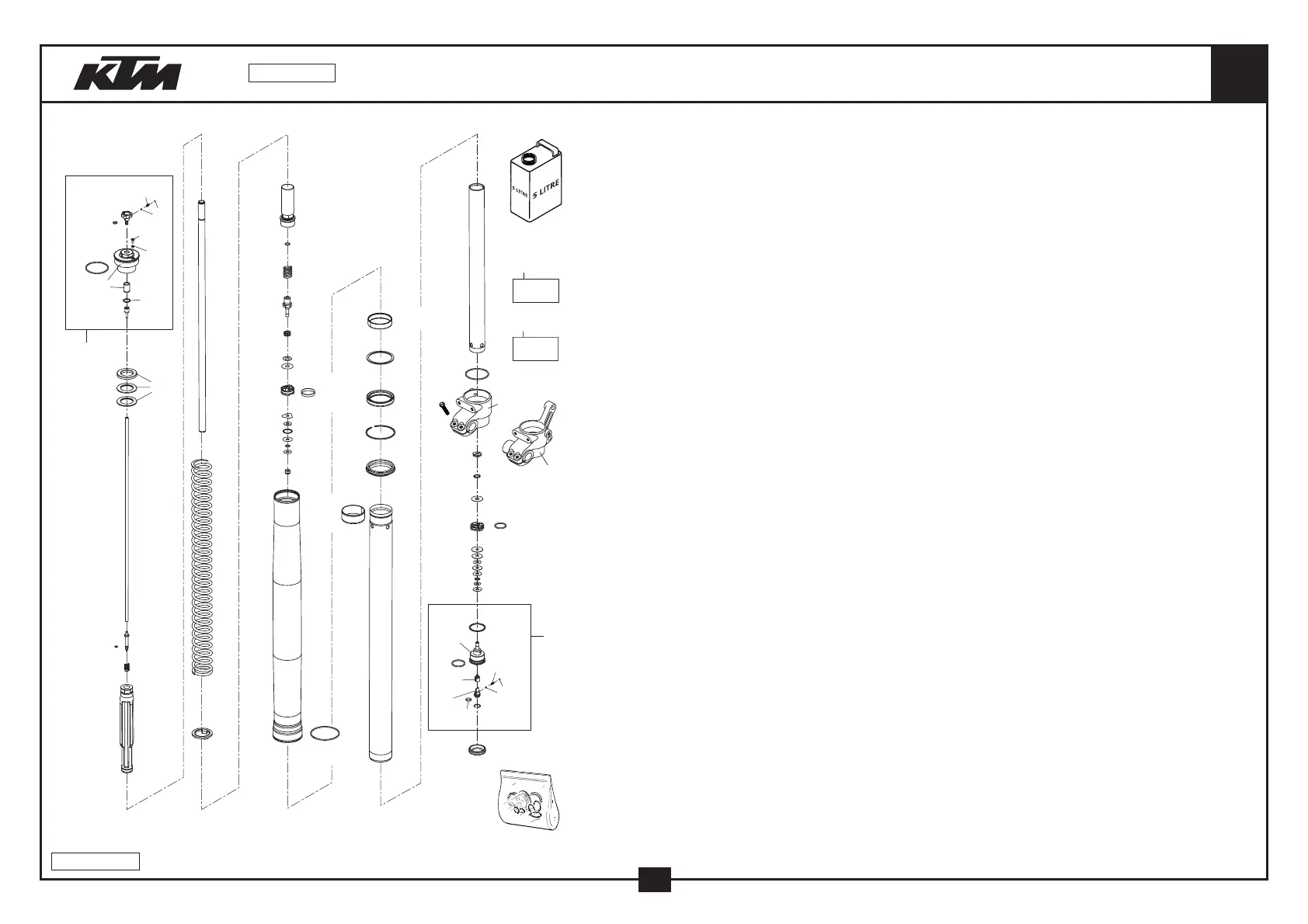

KTM 105 SX - Fork Legs WP USD

GABELBEINE WP USD 43
FORK LEGS WP USD 43 105
5
6
bm
bn
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq
ht
ik
il
im
in
gm
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
gl
#2
#2,
gm
#1,
gm
#1
04-470.01.1
5
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 4357.0216S VERSCHLUSSKAPPE M46X1,5 KPL. SCREW CAP M46X1,5 CPL. 2
2 4681.1042 O-RING 40,00X2,00 WP O-RING 40,00X2,00 WP 2
3 4860.0018 EINSTELLKNOPF ZUGSTUFE KNOB REBOUNG ADJUSTER 2
4 4357.0216S VERSCHLUSSKAPPE M46X1,5 KPL. SCREW CAP M46X1,5 CPL. 2
5 4054.0603 STAHLKUGEL D=3MM STEEL BALL D=3MM 8
6 4860.0028 FEDER D=2,9 L=7,9 SPRING D=2,9 L=7,9 4
7 4860.0044 O-RING NBR 6X1,5 O-RING NBR 6X1,5 2
8 4860.0076 ENTLÜFTUNGSSCHRAUBE M4X8 VENT SCREW M4X8 2
9 4860.0009 O-RING NBR 3,7X1,6 O-RING NBR 3,7X1,6 2
10 4860.0043 O-RING NBR 12X1,5 O-RING NBR 12X1,5 2
11 4860.0019 HALTER F. EINSTELLROHR D=4MM HOLDER F.ADJUSTMENT TUBE D=4MM 2
12 4357.0215 AUSSENROHR L=510 D=49/53 NAT. OUTER TUBE L=510 D=49/53 NAT. 2
13 4357.0099 FÜHRUNGSRING D=53MM GUIDING RING D=53MM 2
15 4357.0204 FÜHRUNGSBÜCHSE 43X47X12 DAIDO DU-BUSH 43X47X12 DAIDO 2
16 4357.0092 TRÄGERRING 45 X 52,5 X 1,5 SUPPORT RING 45 X 52,5 X 1,5 2
17 4357.0201 ÖLDICHTRING 43 X 52,9 X 9,5 OIL SEAL RING 43 X 52,9 X 9,5 2
18 4357.0008 SICHERUNGSRING SB53 LOCK WASHER SB53 2
19 4357.0202 STAUBKAPPE 43 X 53,4 X 11,8 DUST STRIPPER 43 X 53,4 X 11,8 2
22 4357.0203 FÜHRUNGSBÜCHSE 42X44X20 DU-BUS 42X44X20 2
23 4357.0217 GABELHOLM D=43MM L=520MM INNER TUBE D=43MM L=520MM 2
24 4357.0212S HYDR. STOP L=135MM D=31,9 KPL. HYDR. STOP L=135MM D=31,9 CPL. 2
30 4860.0310 EINSTELLROHR L=437MM ADJUSTMENT TUBE L=437MM 2
31 4860.0312 KOLBENSTANGE D=14 L=471 M11X1 PISTON ROD D=14 L=471 M11X1 2
33 4860.0189 NADEL ZUGSTUFE 2003 NEEDLE REBOUND 2003 2
34 4860.0046 O-RING NBR 3X1,5 O-RING NBR 3X1,5 2
35 4860.0033 FEDER ZUGSTUFENNADEL C=4N/MM SPRING REBOUND NEEDLE C=4N/MM 2
37 4357.0133 VORSPANNBÜCHSE 26X38X2,5 SPACER 26X38X2,5 4
37 4357.0134 VORSPANNBÜCHSE 26X38X5 SPACER 26X38X5 2
37 4357.0135 VORSPANNBÜCHSE 26X38X10 SPACER 26X38X10 4
38 9501.0029S FEDER 2,8 N/MM SET D=4,2MM SPRING 2,8 N/MM SET D=4,2MM X
38 9501.0030S FEDER 3,0 N/MM SET D=4,2MM SPRING 3,0 N/MM SET D=4,2MM 1
38 9501.0031S FEDER 3,2 N/MM SET D=4,2MM SPRING 3,2 N/MM SET D=4,2MM X
39 4357.0131 FEDERAUFLAGE 26,2X38,5X3 INTERM. RING 26,2X38,5X3 2
42 4860.0200S SCHRAUBBÜCHSE M29,3X1 L=65 KPL SCREW SLEEVE M29,3X1 L=65 CPL. 2
43 4860.0239 O-RING NBR 8X1,25 O-RING NBR 8X1,25 2
44 4860.0192 FEDER ZUGSTUFE D=15MM L=34,5MM REBOUND SPRING D=15MM L=34,5MM 2
45 4860.0203 AUFNAHME FÜR ZUGSTUFE D=3 03 TAB REBOUND D=3 03 2
47 3548.0377 FEDER VENTIL D=0,5 SPRING CHECK VALVE D=0,5 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.01.1
2004
