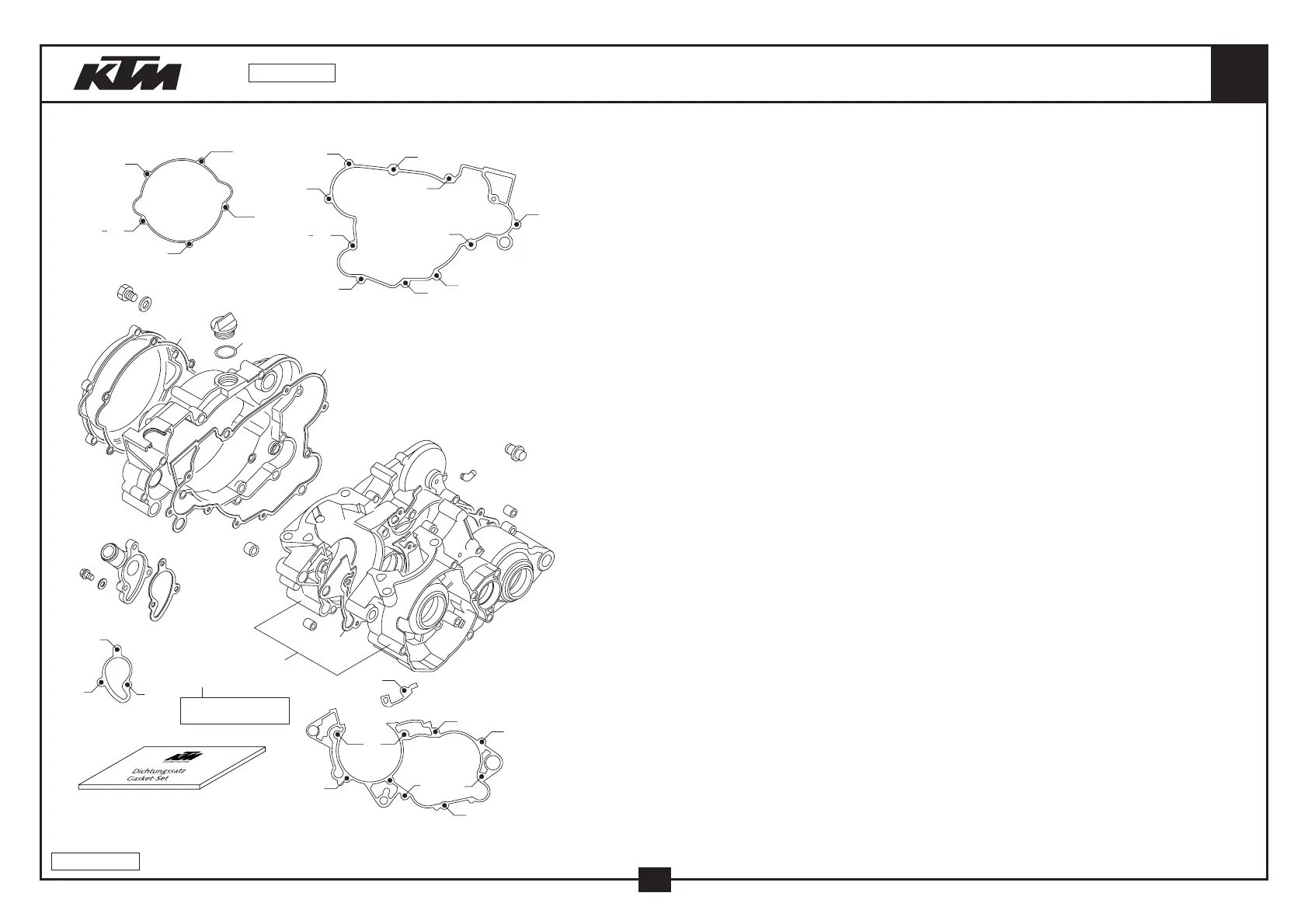

MOTORGEHÄUSE

ENGINE CASE 105

#1, #2,

03-470.30.0

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 470.30.000.044 MOTORGEHÄUSE KPL. 85 SX 2003 ENGINE CASE CPL. 85 SX 2003 1

2 470.30.001.000 KUPPLUNGSDECKEL KPL. 85 SX 03 CLUTCH COVER CPL. 85 SX 03 1

18 0603 101420 DICHTRING 10,2X14X2 MM CU 01 COPPER GASKET 10,2X14X2 MM 01 1

19 0770 160030 O-RING 16,00X3,00 NBR 70 O-RING 16,00X3,00 NBR 70 1

20 580.30.020.000 ÖLEINFÜLLSCHRAUBE M 24X3 PLUG M 24X3 1

21 460.30.021.100 ÖLABLASSCHRAUBE M10 SW=13 OIL DRAIN PLUG M10 WS=13 1

22 451.30.022.000 WINKELSTÜCK 50CCM LC 2001 ANGLE PIECE 50CCM LC 2001 1

23 470.30.023.100 PASSHÜLSE 13X13 DOWEL 13X13 1

24 451.30.023.000 PASSHÜLSE 7X9X10 DOWEL 7X9X10 1

25 470.30.025.000 KUPPLUNGSDECKELDICHTUNG INNEN INNER CLUTCH COVER GASKET 1

26 470.30.101.000 KUPPLUNGSAUSSENDECKEL 85 SX 03 OUTER CLUTCH OVER 85 SX 03 1

27 470.30.027.000 KUPPLUNGSDECKELDICHTUNG AUSSEN GASKET FOR OUTER CLUTCH COVER 1

39 470.30.039.000 MOTORGEHÄUSEDICHTUNG 85 SX 03 GASKET F. ENGINE CASE 85 SX 03 1

52 470.35.052.000 WASSERPUMPENDECKEL 85 SX 2003 WATER PUMP COVER 85 SX 2003 1

53 470.35.053.000 WASSERPUMPENDECKELDICHTUNG 03 GASKET FOR WATER PUMP COVER 03 1

56 470.03.071.000 FEDERLASCHE SPRINGHOLDER 1

57 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 2

70 470.30.023.000 PASSHÜLSE 14,5X19 DOWEL 14,5X19 1

71 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1

73 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 7

74 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 4

75 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 8

76 0015 060353 SK.BUNDSCHRAUBE M 6X35 SW=8 HH COLLAR SCREW M 6X35 WS=8 1

77 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 5

78 0015 060453 SK.BUNDSCHRAUBE M 6X45 SW=8 HH COLLAR SCREW M 6X45 WS=8 1

82 0015 060653 SK.BUNDSCHRAUBE M 6X65 SW=8 HH COLLAR SCREW M 6X65 WS=8 1

99 470.30.099.100 DICHTUNGSSATZ KPL. 85/105SX 04 GASKET SET CPL. 85/105SX 04 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

04-475.30.0

2004
