KTM 105 SX - Ignition System

AUSLASSSTEUERUNG
EXHAUST CONTROL 105
7
8
bk
bl
ck
cn
cn
cp
cq
cs
ct
dq
ep
eq
eq
es
et
fk
fm
fn
fo
fp
fr
fs
ft
gl
go
gp
gq
gr
gs
hp
ip
jm
jn
jp
js
js
dk
LOCTITE 243
LOCTITE 243
LOCTITE 243
bm
bm
04-470.37.0
27

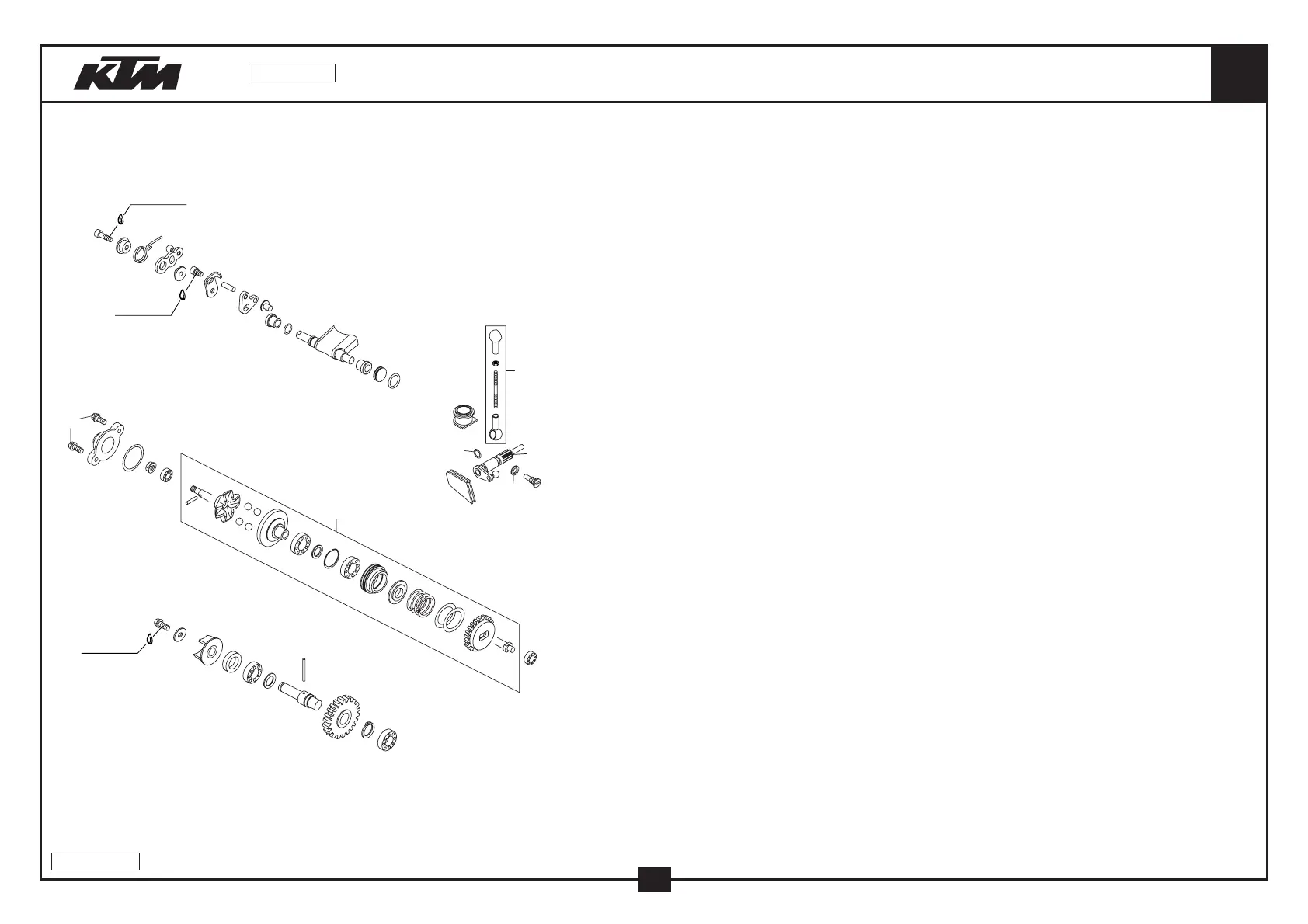

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
7 546.37.070.200 VERSCHLUSSDECKEL 2003 CLOSING COVER 2003 1
8 0770 020200 O-RING 21,95X1,78 NBR O-RING 21,95X1,78 NBR 1
10 470.37.010.000 VERSCHLUSSDECKEL 85 SX 2003 CLOSING COVER 85 SX 2003 1
11 0770 120020 O-RING 12,00X2,00 NBR 70 O-RING 12,00X2,00 NBR 70 1
12 0770 008015 O-RING 8,00X1,5 O-RING 8,00X1,5 2
20 475.37.020.000 STEUERKLAPPE 105 SX 2004 CONTROL FLAP 105 SX 2004 1
23 470.37.023.000 LAGERHÜLSE 85 SX 2003 BEARING SLEEVE 85 SX 2003 2
25 0912 050063 ISK.SCHRAUBE DIN 912 M 5X6 AH SCREW DIN 912 M 5X6 1
26 0912 050163 ISK.SCHRAUBE DIN 912 M5X16 AH SCREW DIN0912-M 5X16 1
28 0015 050123 SK.BUNDSCHRAUBE M 5X12 SW=8 HH COLLAR SCREW M 5X12 WS=8 1
29 0015 050203 SK.BUNDSCHRAUBE M 5X20 SW=8 HH COLLAR SCREW M 5X20 WS=8 2
30 0349 000050 SCHEIBE DIN7349-5X15X2 WASHER DIN7349-5X15X2 1
36 470.37.036.000 MITNEHMERBLECH 85 SX 2003 DRIVER SHEET 85 SX 2003 1
45 0471 100010 SICHERUNGSRING DIN0471-10X1 CIRCLIP DIN0471-10X1 1
46 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 2
48 0760 082472 WELLENDICHTRING 8X24X7 A DUO SHAFT SEAL RING 8X24X7 A DUO 1
49 543.34.015.000 SCHEIBE 10X14X0,5 STAHL WASHER 10X14X0,5 STEEL 1
50 470.37.050.044 FLIEHKRAFTVERSTELLER KPL. 03 CENTRIFUGAL TIMER CPL. 03 1
52 470.35.054.026 WASSERPUMPENANTRIEBSRAD 2003 WATER PUMP GEAR 2003 1
53 470.35.058.000 ZYLINDERSTIFT 2X22 PIN 2X22 1
54 470.35.054.000 WASSERPUMPENWELLE 85 SX 2003 WATER PUMP SHAFT 85 SX 2003 1
55 470.35.055.000 WASSERPUMPENRAD 85 SX 2003 WATER PUMP WHEEL 85 SX 2003 1
57 0603 040801 CU-DICHTRING DIN7603- A4X8X1 COPPER GASKET DIN7603- A4X8X1 1
58 470.37.058.000 ARRETIERSCHRAUBE VERSTELLW. 03 LOCK SCREW CONTROL SHAFT 03 1
59 470.37.057.000 VERSTELLWELLE 85 SX 03 CONTROL SHAFT 85 SX 03 1
61 470.35.061.000 VERSCHLUSSCHRAUBE M6X8 SCREW M6X8 1
64 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 1
65 470.37.065.000 EINSTELLHEBEL 85 SX 2003 CONTROL LEVER 85 SX 2003 1
66 546.37.066.000 ÜBERLASTFEDER OVERLOAD SPRING 1
67 470.37.067.000 FEDERHÜLSE 85 SX 2003 SPRING SLEEVE 85 SX 2003 1
68 470.37.068.000 LAGERHÜLSE 85 SX 2003 BEARING SLEEVE 85 SX 2003 1
75 0007 050180 ZYLINDERSTIFT DIN 7-5X18MM(M6) CYLINDER PIN DIN 7-5X18(M6) 1
85 470.37.085.000 ANSCHLAGBLECH 85 SX 2003 STOP SHEET 85 SX 2003 1
92 470.37.092.000 DICHTELEMENT OBEN 85 SX GASKET RUBBER TOP 85 SX 1
93 470.37.093.000 DICHTELEMENT UNTEN 85 SX GASKET RUBBER BOTTOM 85 SX 1
95 470.37.095.044 GESTÄNGE KPL. 85 SX 03 CONNECT. ROD CPL. 85 SX 03 1
98 546.37.098.100 RILLENKUGELLAGER 626LLBC3/5K BALL BEARING 626LLBC3/5K 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.37.0
2004
