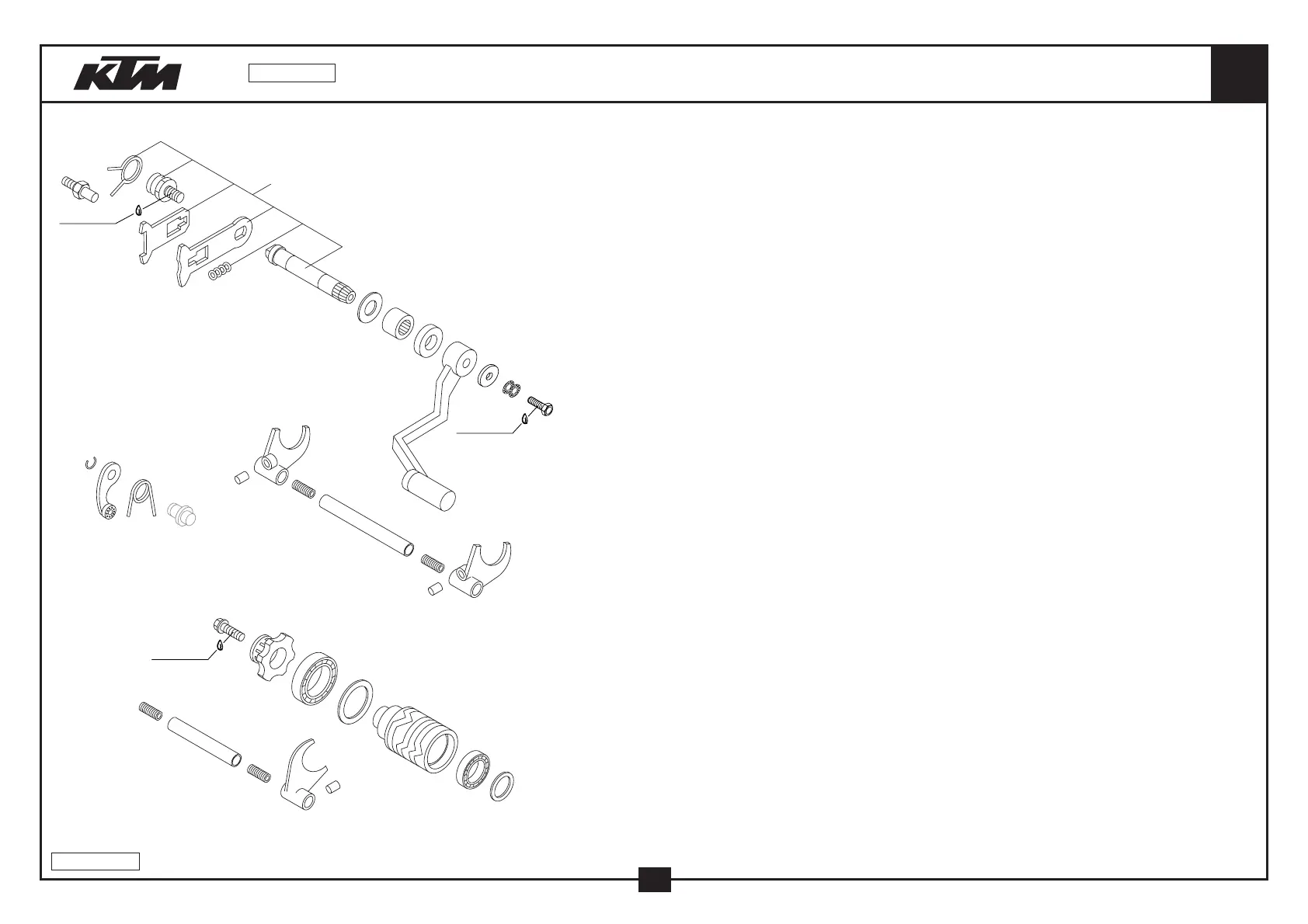

SCHALTUNG

SHIFTING MECHANISM 105

LOCTITE 243

03-470.34.0

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 470.34.001.000 SCHALTGABEL 5./6. GANG 2003 SHIFT FORK 5TH/6TH GEAR 2003 1

2 470.34.002.000 SCHALTGABEL 2./3. GANG 2003 SHIFT FORK 2ND/3RD GEAR 2003 1

3 470.34.003.000 SCHALTGABEL 1./4. GANG 2003 SHIFT FORK 1ST/4TH GEAR 2003 1

5 470.34.005.044 SCHALTWELLE KPL. 85 SX 2003 SHIFTING SHAFT CPL. 85 SX 2003 1

9 460.34.009.000 DRUCKFEDER GLEITBLECH PRESSURE SPRING SLIDER PLATE 1

10 470.34.091.000 DISTANZSCHEIBE 15X20X0,5 WASHER 15X20X0,5 1

11 0625 069020 RILLENKUGELLAGER 6902 15X28X7 BALL BEARING 6902 15X28X7 1

12 470.34.012.000 SCHALTWALZE 85 SX 2003 SHIFT ROLLER 85 SX 2003 1

13 470.34.092.000 DISTANZSCHEIBE 25X32X0,5 WASHER 25X32X0,5 1

14 460.34.014.000 RÜCKHOLFEDER RETURN SPRING 1

15 470.34.015.000 SCHALTARRETIERUNG 85 SX 2003 SHIFT LOCATION DRUM 85 SX 2003 1

16 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 1

17 0402 061480 NADELROLLE DIN5402 NRB 6X14,8 NEEDLE ROLLER DIN5402 6X14,8 3

18 460.34.019.052 FEDER SCHALTSCHIENE 2001 SPRING SHIFT RAIL 2001 4

19 470.34.019.000 SCHALTSCHIENE 85 SX 2003 SHIFTING RAIL 85 SX 2003 1

20 460.34.020.100 SCHALTSCHIENE 2001 SHIFT RAIL 2001 1

21 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 1

23 460.34.023.100 ARRETIERHEBELFEDER 2001 LOCKING LEVER SPRING 2001 1

24 460.34.024.100 ARRETIERHEBEL KPL. 65 SX 2002 LOCKING LEVER CPL. 65 SX 2002 1

25 0799 100000 SICH.SCHEIBE DIN6799-RS10,0 TAB WASHER DIN6799-RS10,0 1

29 470.34.029.000 LAGERZAPFEN FÜR FEDER 2003 ARRESTER FOR SPRING 2003 1

30 0933 060205 SK.SCHRAUBE DIN933-M 6X20 10.9 HH SCREW DIN933 M6X20 10.9 1

31 470.34.031.000 SCHALTHEBEL 85 SX 2003 SHIFT LEVER 85 SX 2003 1

32 0760 142460 WELLENDICHTRING 14X24X6 B SHAFT SEAL RING 14X24X6 B 1

33 546.32.095.000 NADELHÜLSE HK 1412 14,6X20X12 NEEDLE BEAR.HK 1412 14,6X20X12 1

34 470.33.043.000 ANLAUFSCHEIBE 15X25X0,5 STOP DISC 15X25X0,5 1

41 502.33.041.000 NORDLOCKSCHEIBEN M6 (PAAR) DAC PAIR OF WASHERS M 6 NORDLOCK 1

50 502.32.050.001 STAHLSCHEIBE 6,4X17X3 STEEL WASHER 6,4X17X3 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

03-470.34.0

2004
