Inbetriebnahme
Projekt in die Bedieneinheit übertragen
Bedieneinheit und PC verbinden
5
26
EDBPM−H502 DE/EN/FR 5.1
5.2 Projekt in die Bedieneinheit übertragen
5.2.1 Bedieneinheit und PC verbinden
Stop!
Die Verbindung zwischen PC und Bedieneinheit nur bei
ausgeschalteten Geräten herstellen!
l
HMI Designer
FUSE 800 mA
+(18-32) VDC 10W
0 VDC
1
2
3
4
N. C.
1234
ASP8
1
2
0
N.C.
CAN+
Shield
CAN-
V-
1234 5
h502_007

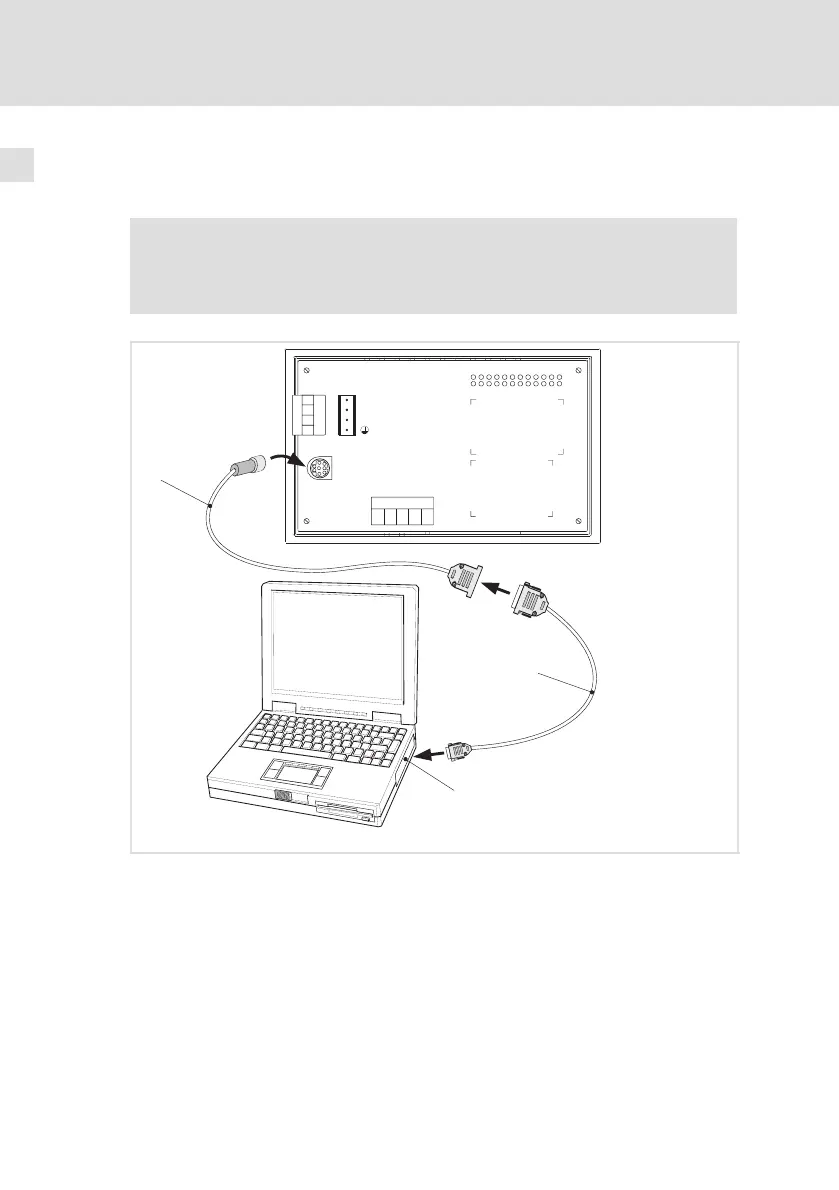

Abb. 5−1 Bedieneinheit und PC verbinden
1. Programmieradapter EPZ−H111 auf die ASP8−Schnittstelle stecken.
2. Downloadkabel EPZ−H110 mit Programmieradapter EPZ−H111
verbinden.
3. Downloadkabel EPZ−H110 auf COM1 oder COMx am PC stecken.
