21 Instructions de sécurité
■
Lire la notice d’instruction avant la mise en service.
■
Confier le raccordement, le montage et le réglage uniquement au person‐
nel qualifié.
■
Il ne s’agit pas d’un composant de sécurité au sens de la directive machines CE.
■
Power supply: Class 2
Enclosure type 1
■
Protéger l’appareil contre l’humidité et les impuretés lors de la mise en service.
■
Cette notice d’instruction contient des informations nécessaires pendant toute le
cycle de vie du capteur.
22 Utilisation conforme
GTE6V est un détecteur à réflexion directe optoélectronique (appelé capteur dans ce
document) qui permet la détection optique sans contact d’objets, d’animaux et de per‐
sonnes. Toute autre utilisation ou modification du produit annule la garantie de SICK
AG.
Le capteur GTE6V est conforme aux directives de la réglementation sur la compatibilité
électromagnétique (CEM) pour une utilisation industrielle (classe de protection A). S’il
est utilisé en zone résidentielle, cet appareil peut causer des interférences.
23 Afficheurs d'état et de fonctionnement
Détecteur à réflexion directe énergétiques.
34.2 (1.35)
37.1 (1.46)
25.4 (1.0)
37.4 (1.47)
21.7 (0.85)
21.7 (0.85) 14.5 (0.57)
7.6 (0.3)
10.3 (0.41)
2
3
4
1
5
6
8
7
7.1
(0.28)

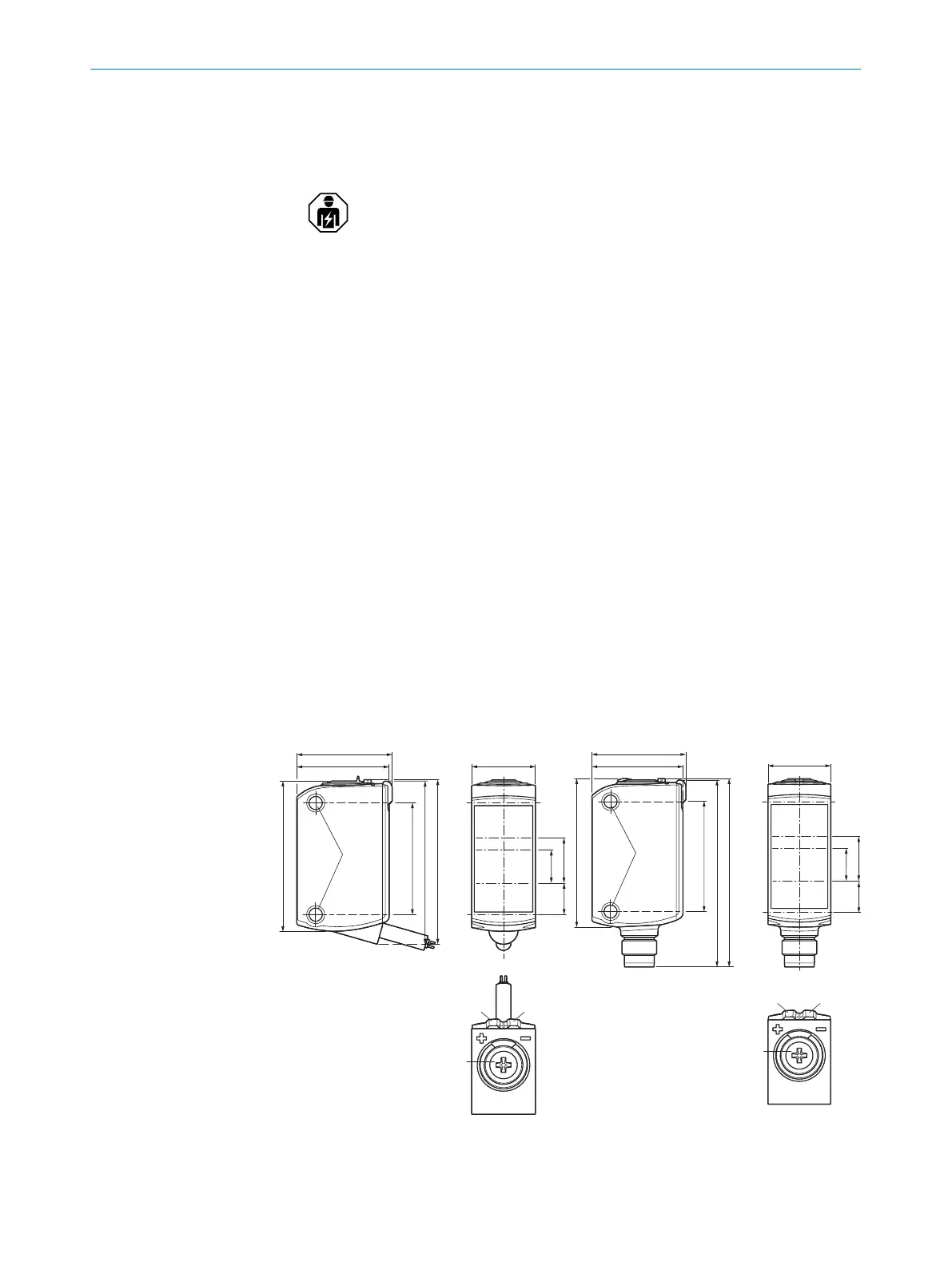

Illustration 11: Mode de raccordement : câble
1
Trous de montage M3
2
Axe optique, récepteur
21.7 (0.85)
34.3 (1.35)
43.2 (1.7)
43.5 (1.71)
21.7 (0.85)
14.5 (0.57)
25.4 (1.0)
7.6 (0.3)
7.1
(0.28)
10.3 (0.41)
2
3
4
1
5
6
8
7
Illustration 12: Mode de raccordement : fiche,
M8
1
Trous de montage M3
21 INSTRUCTIONS DE SÉCURITÉ
