34.2 (1.35)
37.1 (1.46)
25.4 (1.0)
37.4 (1.47)
21.7 (0.85)
21.7 (0.85) 14.5 (0.57)
7.6 (0.3)
10.3 (0.41)
2
3
4
1
5
6
8
7
7.1
(0.28)

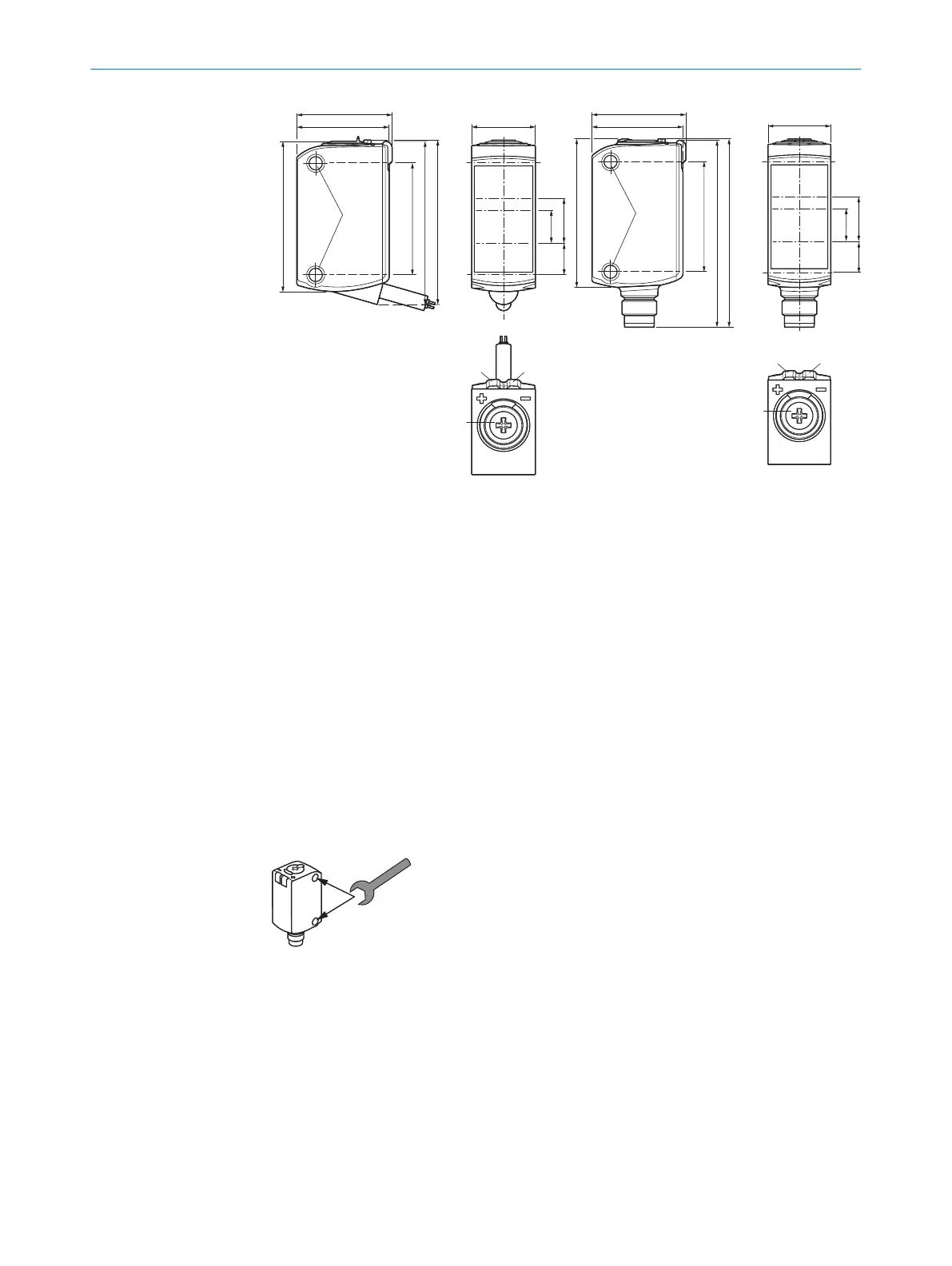

Figura 26: Tipo de conexión: cable
1
Orificios de montaje M3
2
Eje óptico, receptor
3
Eje óptico, receptor
4
Eje óptico, emisor
5
Cable
6
Indicador LED amarillo: Estado del haz
luminoso recibido
7
Indicador LED verde: Tensión de alimen‐
tación activa
8
Potenciómetro: distancia de conmu‐
tación
21.7 (0.85)
34.3 (1.35)
43.2 (1.7)
43.5 (1.71)
21.7 (0.85)
14.5 (0.57)
25.4 (1.0)
7.6 (0.3)
7.1
(0.28)
10.3 (0.41)
2
3
4
1
5
6
8
7
Figura 27: Tipo de conexión: conector macho
M8
1
Orificios de montaje M3
2
Eje óptico, receptor
3
Eje óptico, receptor
4
Eje óptico, emisor
5
Conector, M8
6
Indicador LED amarillo: Estado del haz
luminoso recibido
7
Indicador LED verde: Tensión de alimen‐
tación activa
8
Potenciómetro: distancia de conmu‐
tación
54 Montaje
Monte el sensor con una escuadra de fijación adecuada (vea la gama de accesorios de
SICK).
< 0.4 Nm
55 Instalación eléctrica
Los sensores deben conectarse en estado libre de tensión (U
V
= 0 V). Debe tenerse en
cuenta la siguiente información, en función del tipo de conexión:
– Conector macho: asignación de pines
– Cable: color del conductor
Aplique tensión eléctrica o conecte la fuente de alimentación (U
V
> 0 V) únicamente
cuando se hayan establecido todas las conexiones eléctricas. Los indicadores LED ver‐
des se iluminarán en el sensor.
53 INDICADORES DE SERVICIO Y FUNCIONAMIENTO
60
