41 avvertenze di sicurezza
■
Prima della messa in funzione leggere le istruzioni per l'uso.
■
Collegamento, montaggio e regolazione solo a cura di personale tecnico
specializzato.
■
Non è un componente di sicurezza ai sensi della direttiva macchine UE.
■
Power supply: Class 2
Enclosure type 1
■
Alla messa in funzione proteggere l'apparecchio dall'umidità e dalla sporcizia.
■
Le presenti istruzioni per l'uso contengono informazioni necessarie durante il ciclo
di vita del sensore.
42 Uso conforme alle disposizioni
GTE6V è un sensore fotoelettrico energetico (di seguito detto sensore) utilizzato per il
rilevamento ottico senza contatto di oggetti, animali e persone. Se viene utilizzato diver‐
samente e in caso di modifiche del prodotto, decade qualsiasi diritto alla garanzia nei
confronti di SICK.
Il sensore GTE6V soddisfa i requisiti minimi in materia di protezione contro i radiodi‐
sturbi (EMC) previsti per il settore industriale (classe di protezione contro i radiodisturbi
A). Se impiegato in locali abitativi, può dare luogo a disturbi radio.
43 Indicatori di uso e di funzionamento
Sensore fotoelettrico energetico.
34.2 (1.35)
37.1 (1.46)
25.4 (1.0)
37.4 (1.47)
21.7 (0.85)
21.7 (0.85) 14.5 (0.57)
7.6 (0.3)
10.3 (0.41)
2
3
4
1
5
6
8
7
7.1
(0.28)

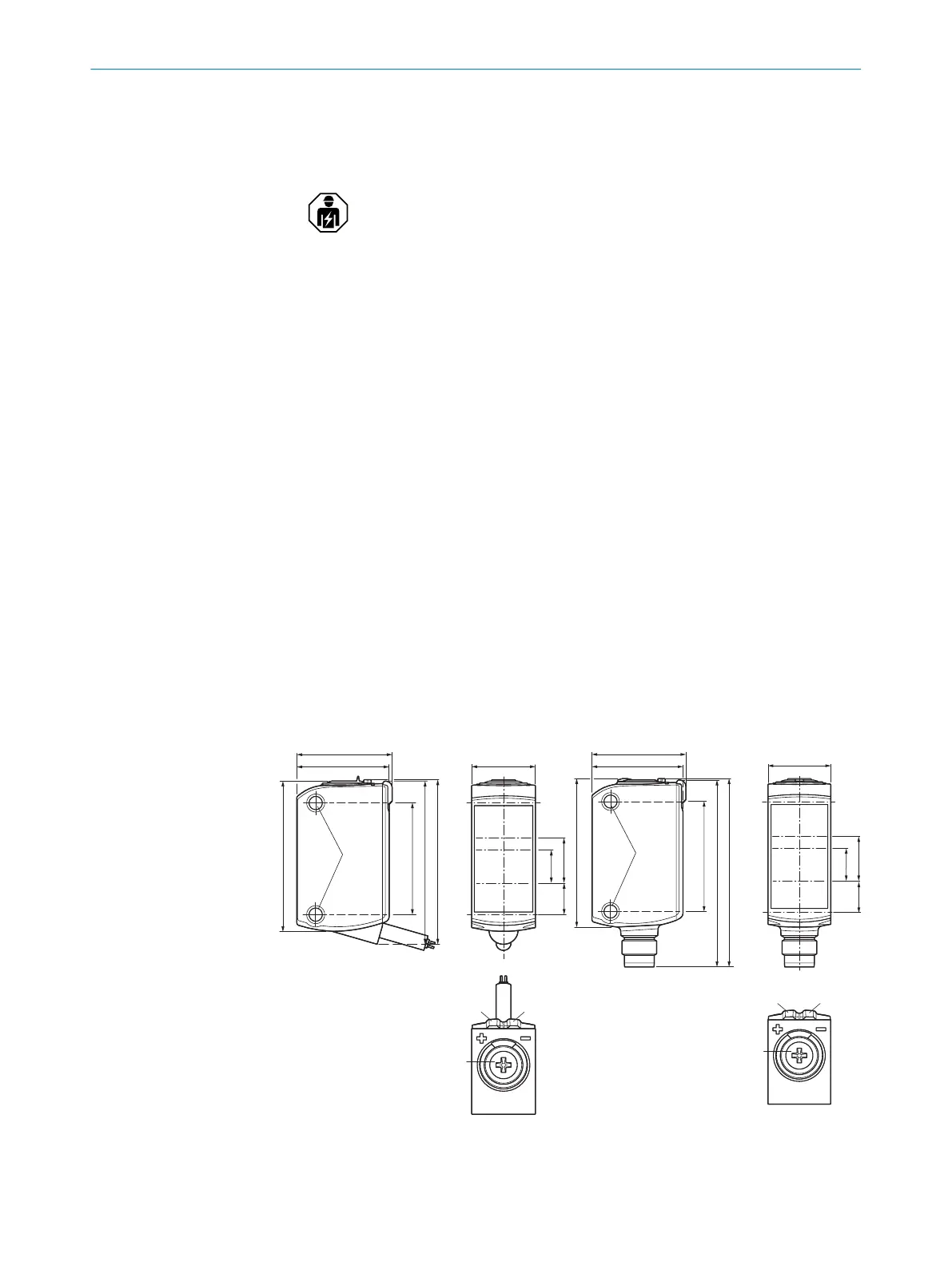

Figura 21: Tipo di collegamento: cavo
1
Fori per il montaggio M3
2
Asse ottico, ricevitore
21.7 (0.85)
34.3 (1.35)
43.2 (1.7)
43.5 (1.71)
21.7 (0.85)
14.5 (0.57)
25.4 (1.0)
7.6 (0.3)
7.1
(0.28)
10.3 (0.41)
2
3
4
1
5
6
8
7
Figura 22: Tipo di collegamento: connettore
maschio, M8
1
Fori per il montaggio M3
41 AVVERTENZE DI SICUREZZA
