6
黄色 LED 指示灯：已接收光束的状态
7
绿色 LED 指示灯：工作电压启用
8
电位计：触发感应距离
7
绿色 LED 指示灯：工作电压启用
8
电位计：触发感应距离

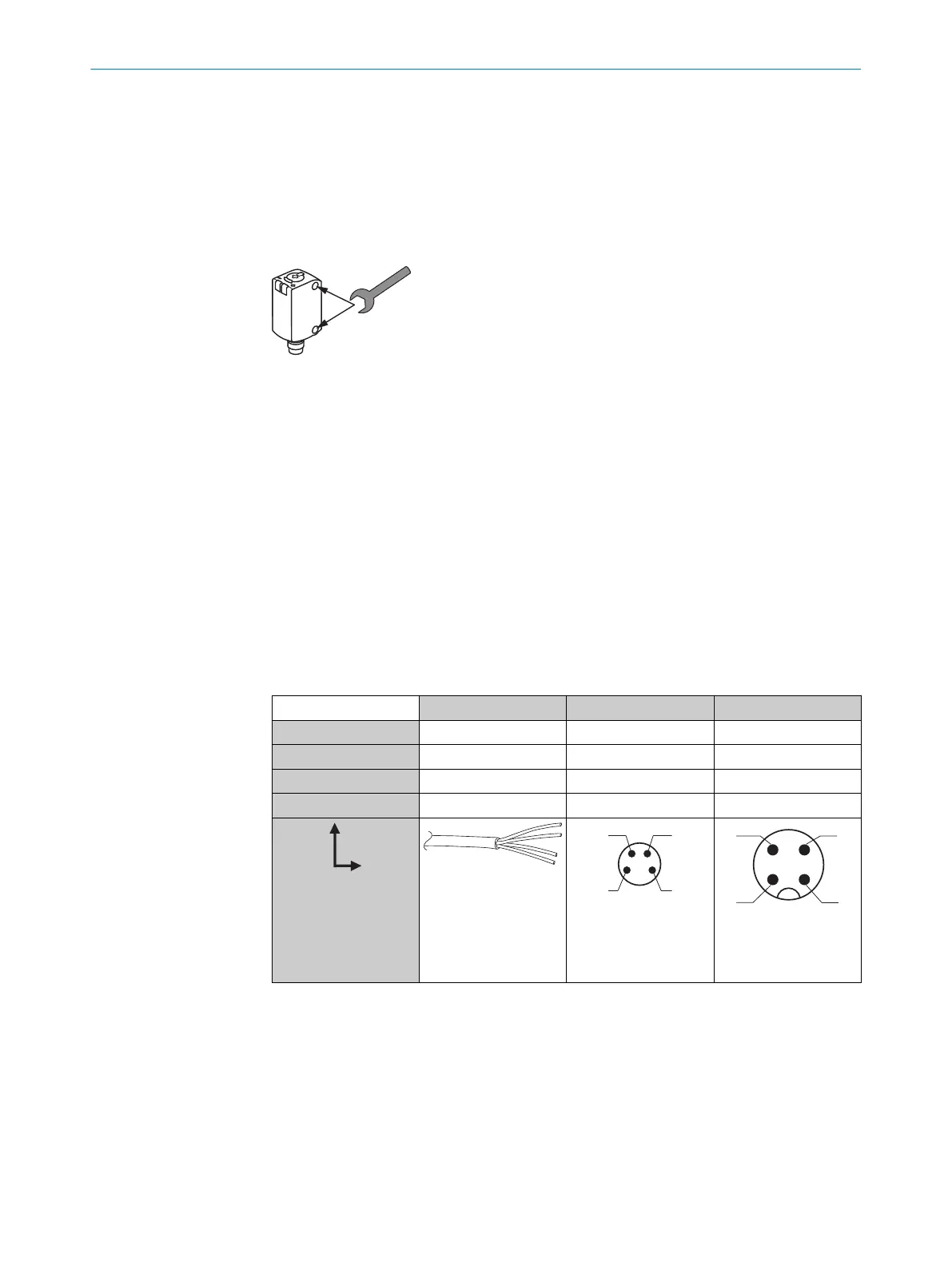

64 安装
使用合适的安装支架安装传感器（参见 SICK 配件范围）。
< 0.4 Nm
65 电气安装
传感器应当以无电压状态连接 (U
V
= 0 V)。根据连接类型，应当注意下列信息：
– 插头接口：引脚分配
– 电缆：导线颜色
一旦建立了所有的电气连接，仅供应电压/开启电压供给 (U
V
> 0 V)。传感器上亮起
绿色的 LED 指示灯。
接线图的详细说明（表 2 和表 3）：
Q / Q = 开关量输出
n. c.= 未连接
DC：10~30 V DC，参见 „技术规范“, 第 77 页
表格 25: DC
GTE6- x24xxV x44xxV x74xxV
1
+ (L+) + (L+) + (L+)
2
Q Q Q
3
- (M) - (M) - (M)
4
Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
64 安装
72
8021850 | SICK
Subject to change without notice
