71 安全上の注意事項
■
コミッショニング前に取扱説明書をお読みください。
■
接続、取付けおよび設定できるのは専門技術者に限ります。
■
本製品は EU 機械指令の要件を満たす安全コンポーネントではありません。
■
Power supply: Class 2
Enclosure type 1
■
コミッショニングの際には、装置が濡れたり汚れたりしないように保護してく
ださい。
■
本取扱説明書には、センサのライフサイクル中に必要となる情報が記載されて
います。
72
正しいご使用方法
GTE6V とはリフレクタ形光電スイッチ (以下センサと呼ぶ) で、物体、動物または
人物などを光学技術により非接触で検知するための装置です。製品を用途以外の
目的で使用したり改造したりした場合は、SICK AG に対する一切の保証請求権が無
効になります。
センサ GTE6V は、工業用 (無線保護クラス A) の無線保護基準 (EMC) を満たして
います。住宅地域で使用する場合、無線干渉を引き起こす可能性があります。
73
動作およびステータス表示灯
エナジェティックリフレクタ形光電スイッチ
34.2 (1.35)
37.1 (1.46)
25.4 (1.0)
37.4 (1.47)
21.7 (0.85)
21.7 (0.85) 14.5 (0.57)
7.6 (0.3)
10.3 (0.41)
2
3
4
1
5
6
8
7
7.1
(0.28)

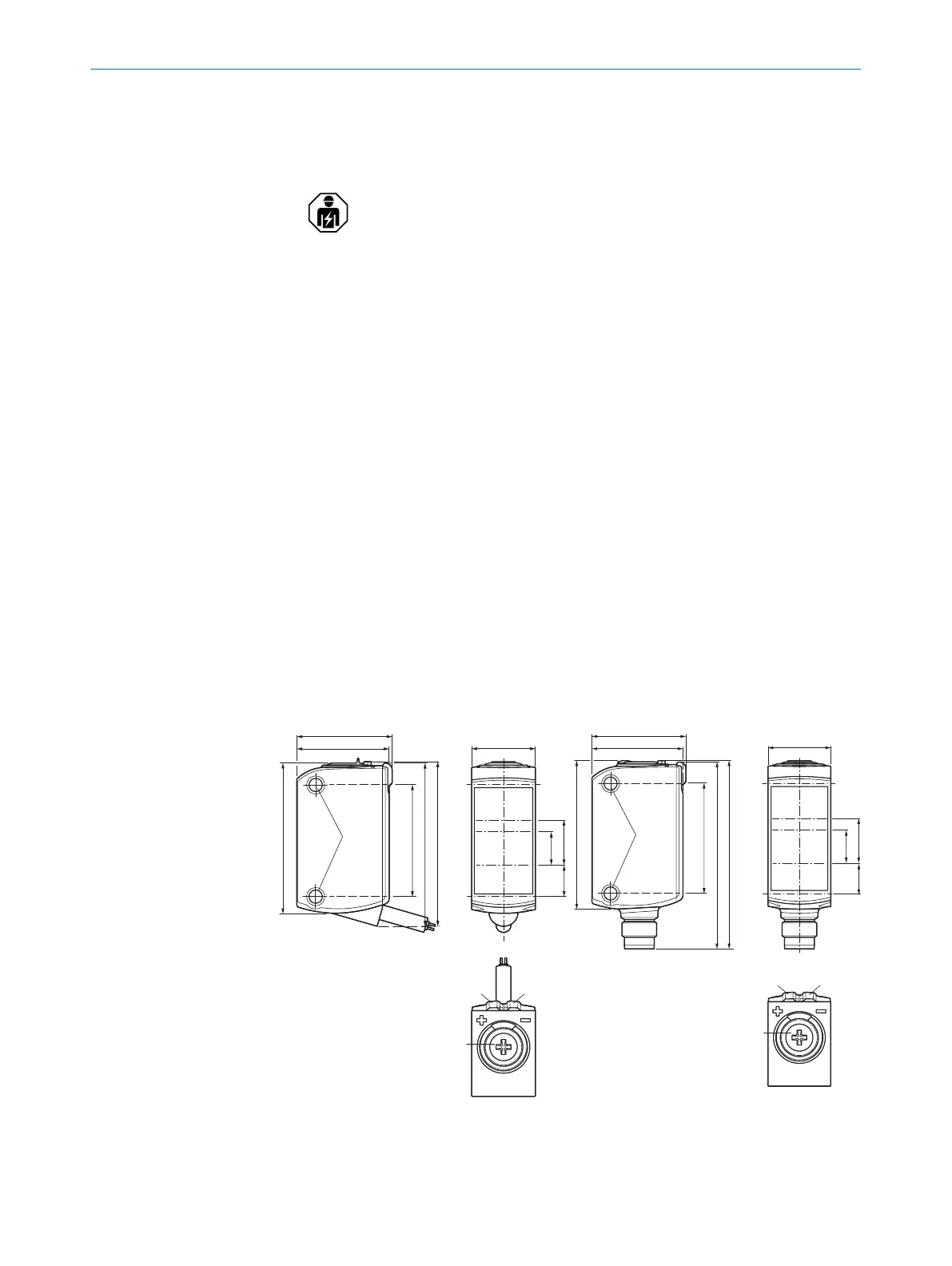

図 36: 接続タイプ: ケーブル
1
取り付け穴 M3
2
光学軸、受光器
3
光学軸、受光器
21.7 (0.85)
34.3 (1.35)
43.2 (1.7)
43.5 (1.71)
21.7 (0.85)
14.5 (0.57)
25.4 (1.0)
7.6 (0.3)
7.1
(0.28)
10.3 (0.41)
2
3
4
1
5
6
8
7
図 37: 接続タイプ: オスコネクタ、M8
1
取り付け穴 M3
2
光学軸、受光器
3
光学軸、受光器
安全上の注意事項 71
8021850 | SICK
