4
光学軸、投光器
5
ケーブル
6
LED 表示灯 黄色: 受光光軸の状態
7
LED 表示灯 緑色: 供給電圧 有効
8
ポテンショメータ: 検出距離
4
光学軸、投光器
5
コネクタ、M8
6
LED 表示灯 黄色: 受光光軸の状態
7
LED 表示灯 緑色: 供給電圧 有効
8
ポテンショメータ: 検出距離

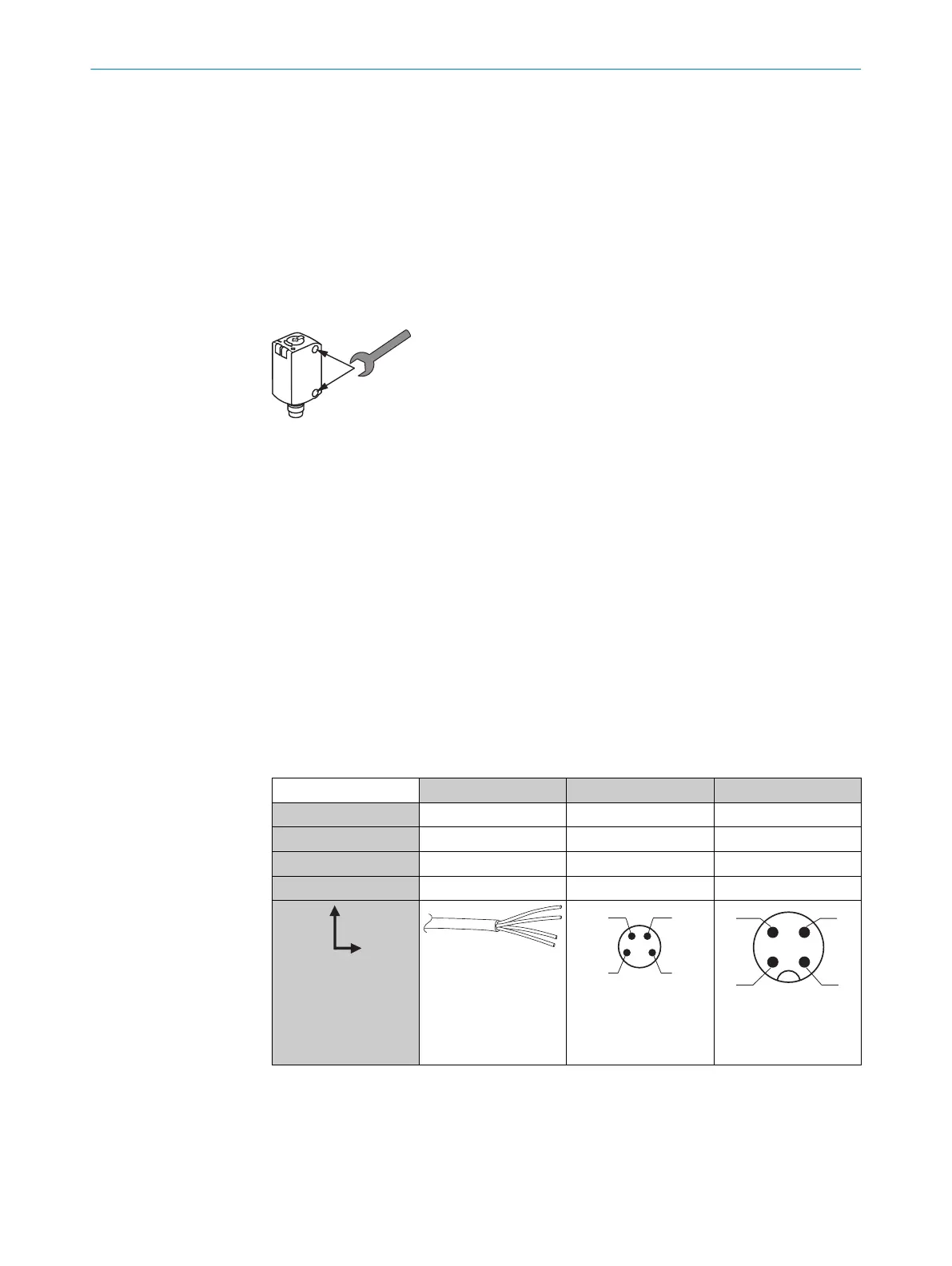

74 取付け
適切な取付ブラケットを使用してセンサを取り付けます (SICK 付属品カタログを
参照)。
< 0.4 Nm
75 電気的接続
センサの接続は必ず無電圧状態 (V
S
= 0 V) で行ってください。接続タイプに応じ
て、以下の情報に注意する必要があります:
– オスコネクタ接続: ピン割り当て
– ケーブル: 芯線の色
まずすべての電気的接続を確立し、チェックしてから、供給電圧 (V
s
> 0 V) をオン
にしてください。緑色の LED 表示灯がセンサ上で点灯します。
配線図の説明 (表 2 および 3):
Q / Q = スイッチング出力
n. c. = 未接続
DC: 10...30 V DC、参照 „技術仕様“, ページ 87
表 29: DC
GTE6- x24xxV x44xxV x74xxV
1
+ (L+) + (L+) + (L+)
2
Q Q Q
3
- (M) - (M) - (M)
4
Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
74 取付け
82
8021850 | SICK
