3
Asse ottico, ricevitore
4
Asse ottico, emettitore
5
Cavo
6
Spia LED gialla: Stato del fascio di luce
ricevuto
7
Spia LED verde: Tensione di alimenta‐
zione attiva
8
Potenziometro: distanza di lavoro
2
Asse ottico, ricevitore
3
Asse ottico, ricevitore
4
Asse ottico, emettitore
5
Connettore, M8
6
Spia LED gialla: Stato del fascio di luce
ricevuto
7
Spia LED verde: Tensione di alimenta‐
zione attiva
8
Potenziometro: distanza di lavoro

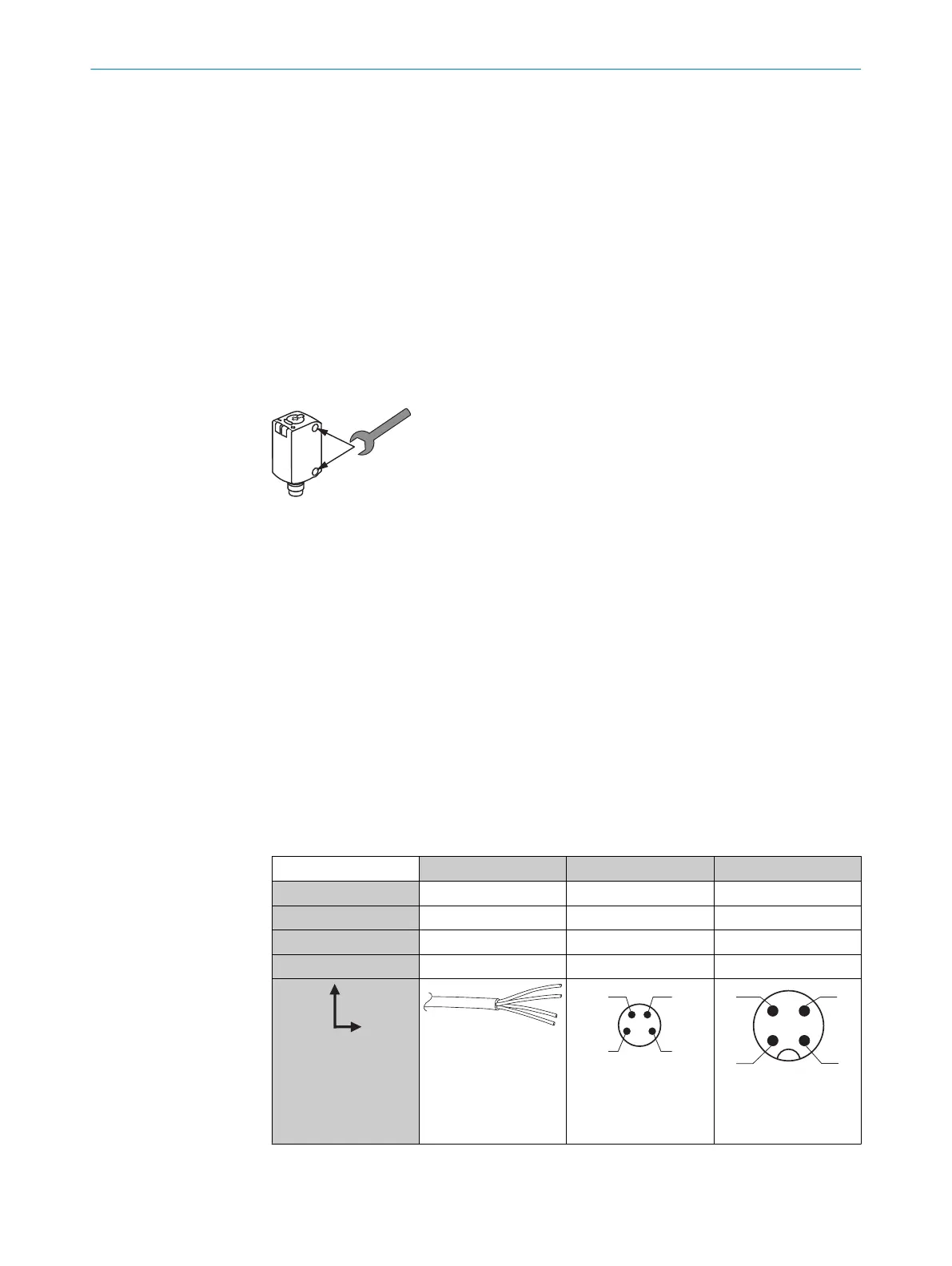

44 Montaggio
Montare il sensore utilizzando una staffa di fissaggio adatta (vedi la gamma di acces‐
sori SICK).
< 0.4 Nm
45 Installazione elettrica
I sensori devono essere connessi in uno stato privo di tensione (U
V
= 0 V). Si devono
osservare le informazioni seguenti in base al tipo di collegamento:
– Attacco connettore maschio: assegnazione del pin
– Cavo: colore filo
Applicare la tensione/cambiare l’alimentazione elettrica (U
V
> 0 V) solo quando siano
state stabilite tutti collegamenti elettrici. La spia LED verde si illumina sul sensore.
Annotazioni sullo schema di collegamento (tabelle 2 e 3):
Q / Q = uscita di commutazione
n. c. = non connesso
DC: 10... 30 V DC, v. „Specifiche tecniche“, pagina 55
Tabella 17: DC
GTE6- x24xxV x44xxV x74xxV
1 + (L+) + (L+) + (L+)
2
Q Q Q
3 - (M) - (M) - (M)
4 Q Q Q
1= brn
2 = wht
3 = blu
4 = blk
0.14 mm
2
AWG26
2
1
4
3
1
2
4 3
MONTAGGIO 44
8021850 | SICK
