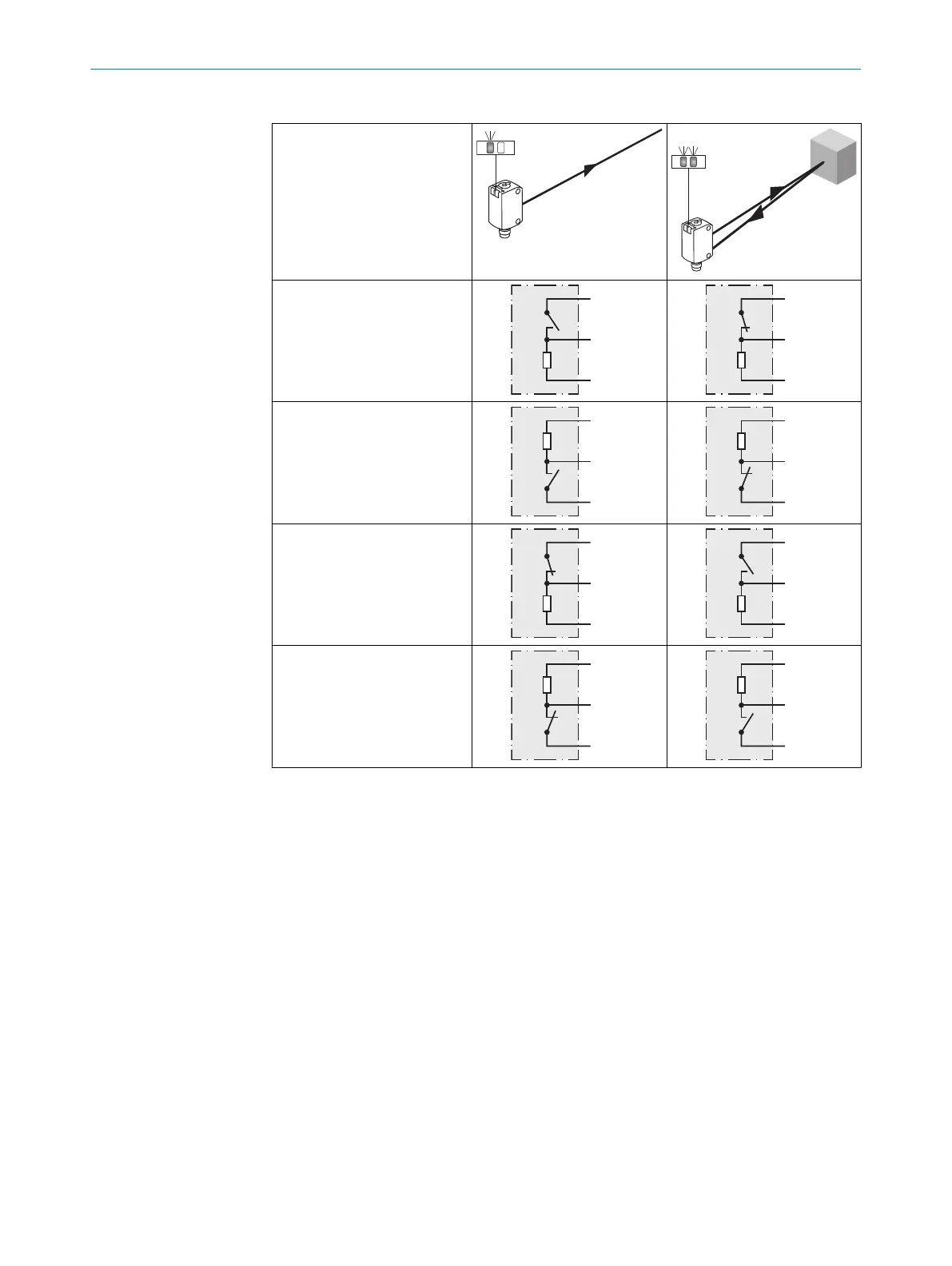

Таблица 34: DC
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
86 Пусконаладочные работы
1 Регулировка
Отрегулируйте взаимное расположение датчика и объекта. Выберите такое
расположение, чтобы излучаемый красный луч попадал в центр объекта. Следует
убедиться в том, что оптическое отверстие (передний экран) датчика полностью чистое
[см. рисунок].
Отрегулируйте взаимное расположение датчика и объекта. Выберите такое
расположение, чтобы инфракрасный цвет (невидимый) попадал в центр объекта.
Правильное расположение может быть определено только при помощи светодиодных
индикаторов. См. рисунок и таблица 34. Следует убедиться в том, что оптическое
отверстие (передний экран) датчика полностью чистое.
86 ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
94
8021850 | SICK
Subject to change without notice
