认识仪器

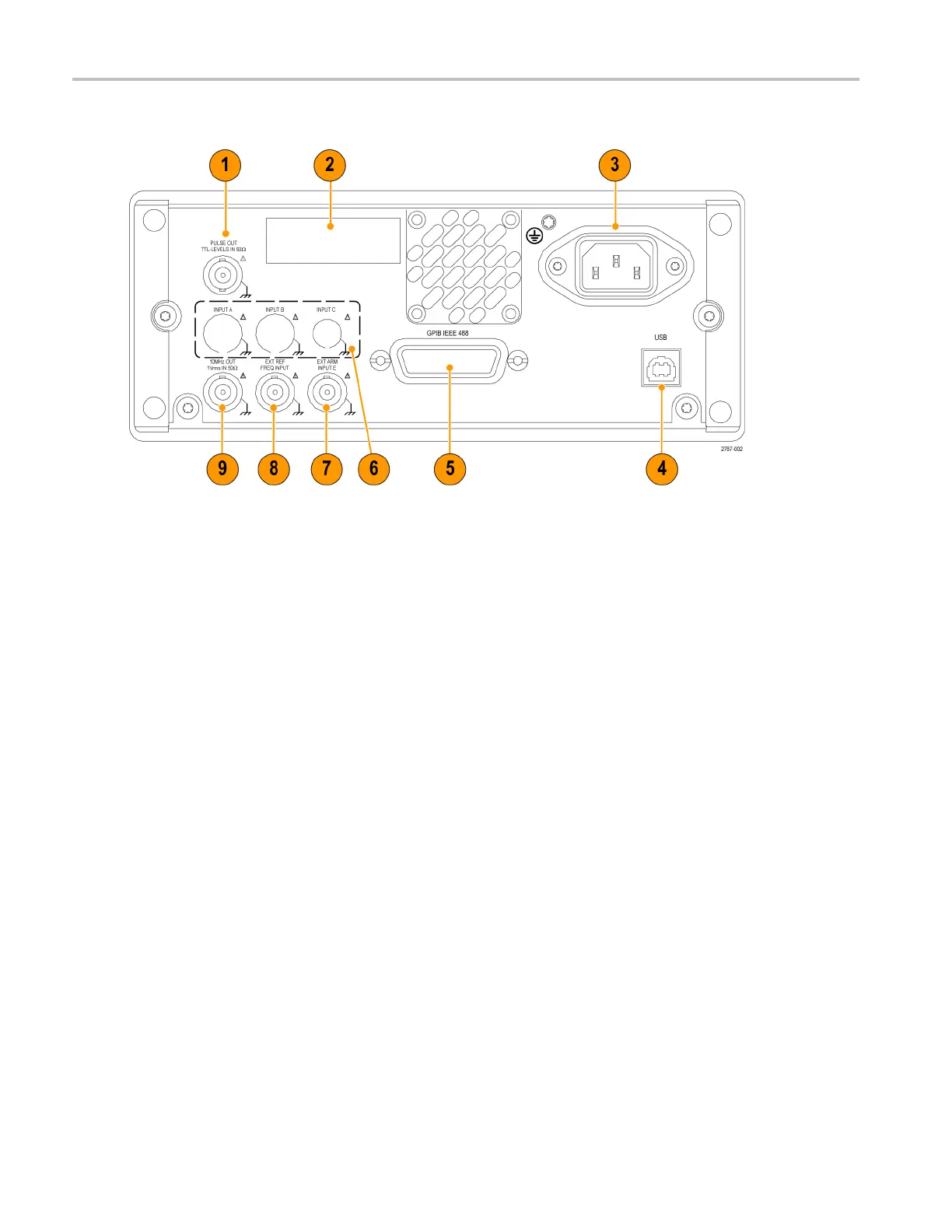

后面板
1. 脉冲输出连接器（仅适用于 FCA3100 系列）。 ( 见第5页，
防止 ESD
)
2. ID 标签，包括型号、序列号、所安装的选件和仪器电源额定值。
3. 线路电源连接器。
4. USB 2.0 12 Mb/s 端口，用于连接 PC。
5. GPIB 端口，用于连接控制器。
6. 可选输入连接器（工厂安装的选件，用于将前面板输入连接器移至后面板）。不适用于 MCA3000
系列仪器。 (
见第5页，
防止 ESD
)
7. 外部启动输入
连接器（用于外部启动（同步）测量）。另外，也可从 Settings（设置）菜单中选
择主输入 A 和 B 进行测量启动。 ( 见第5页，
防止 ESD
)
8. 外部基准输入连接器（如果在 Settings（设置）菜单中将 Measurement Reference（测量基准）
设置为 Auto（自动），则只要存在有效的信号，此输入就会自动选中）。 ( 见第5页，
防止 ESD
)
9. 10 MHz 输出连接器。提供源自活动测量基准（内部或外部基准）的基准信号。测量基准源在
Setti
ngs（设置）菜单中设定。 ( 见第5页，
防止 ESD
)
4 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册
