I posti esterni video Sch. 1083/77, 1083/78 e 1083/79 sono dedicati al sistema 2Voice. Sono realizzati su
meccanica Sinthesi a 2 moduli e prevedono 2 tasti di chiamata.

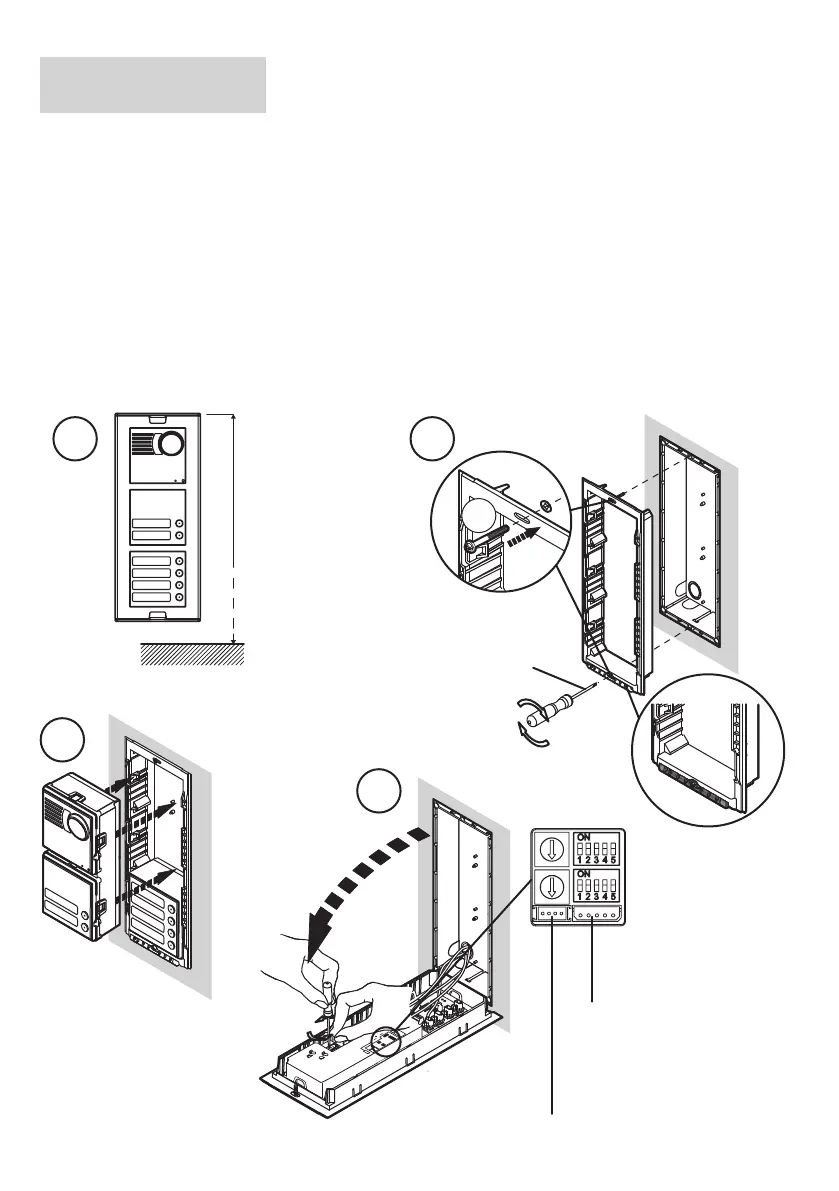

INSTALLAZIONE PULSANTIERA
Installare il modulo all’altezza indicata.
Montare il telaio portamoduli sulla scatola incasso.
Montare i moduli sul telaio.
Ribaltare il telaio ed effettuare i cablaggi.
Impostare i dip-switch.
Chiudere il telaio.
Regolare l’orientamento della telecamera.
Montare i cartellini portanome sul frontale estraibile.
Montare la cornice sul telaio.
1,55 ÷ 1,60 m
Ø ≥ 4 mm
A
J2
GT2
GT3
GT4
0~
12~
J2
GT2
GT3
GT4
0~
12~
Z
CODE
ID
AUX
1
2
3
4
5
ON
1
2
ON
ON
1
2
ON
DIP
EXP
I2C
Connettore per modulo
con messaggi vocali e
led Sch.1148/47
(solo su Sch. 1083/78 e 1083/79)
EXP
Connettore per
modulo espansione
Sch.1083/17
•
•
•
•
•
•
•
•
•
